TUBERÍA Y CARGA DE REFRIGERANTE

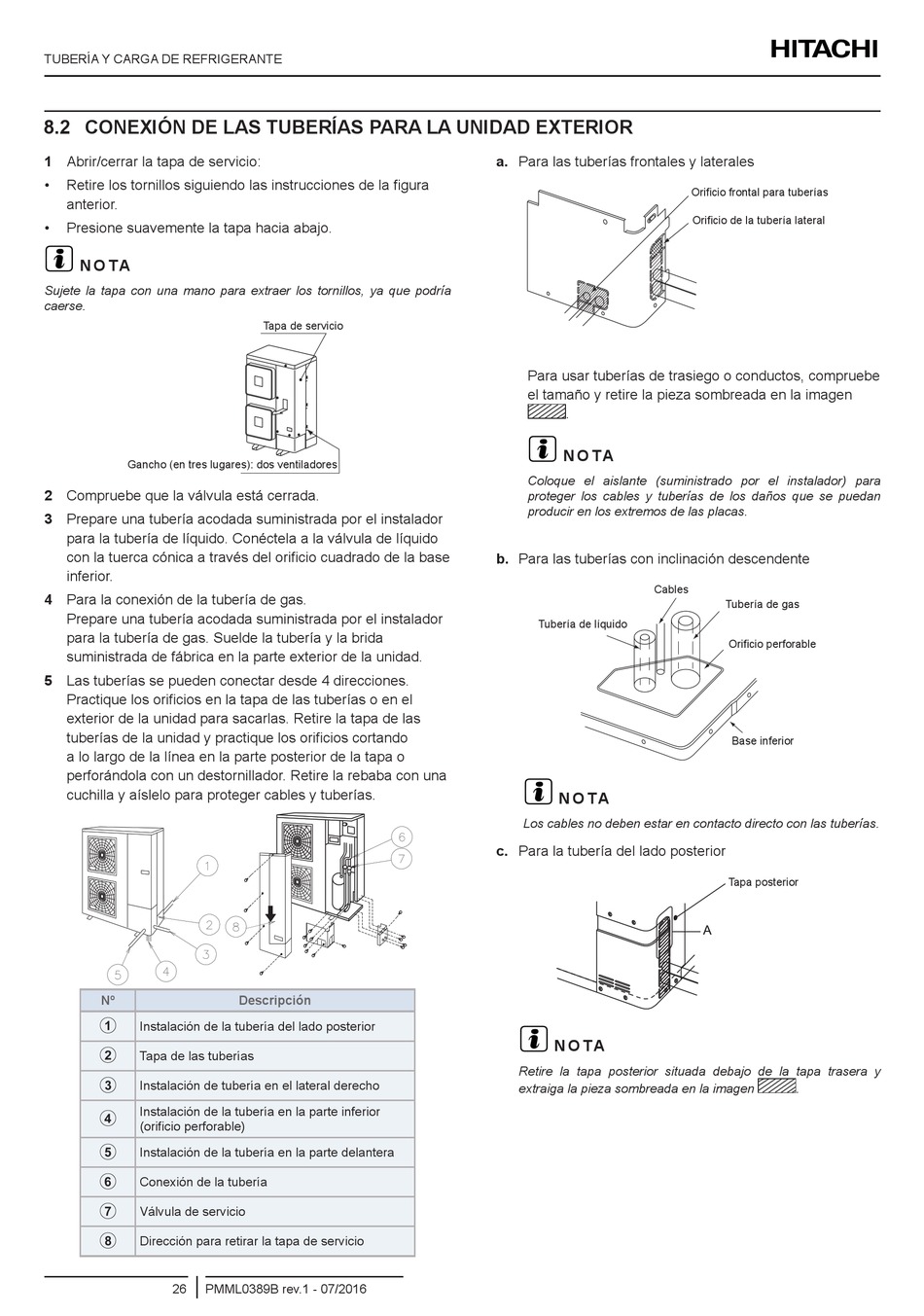

8.2 CONEXIÓN DE LAS TUBERÍAS PARA LA UNIDAD EXTERIOR
1 Abrir/cerrar la tapa de servicio:
• Retire los tornillos siguiendo las instrucciones de la figura
anterior.
• Presione suavemente la tapa hacia abajo.
?
N O TA
Sujete la tapa con una mano para extraer los tornillos, ya que podría
caerse.
Gancho (en tres lugares): dos ventiladores
2 Compruebe que la válvula está cerrada.
3 Prepare una tubería acodada suministrada por el instalador
para la tubería de líquido. Conéctela a la válvula de líquido
con la tuerca cónica a través del orificio cuadrado de la base
inferior.
4 Para la conexión de la tubería de gas.
Prepare una tubería acodada suministrada por el instalador
para la tubería de gas. Suelde la tubería y la brida
suministrada de fábrica en la parte exterior de la unidad.
5 Las tuberías se pueden conectar desde 4 direcciones.
Practique los orificios en la tapa de las tuberías o en el
exterior de la unidad para sacarlas. Retire la tapa de las
tuberías de la unidad y practique los orificios cortando
a lo largo de la línea en la parte posterior de la tapa o
perforándola con un destornillador. Retire la rebaba con una
cuchilla y aíslelo para proteger cables y tuberías.
Nº

Instalación de la tubería del lado posterior
 Tapa de las tuberías
 Instalación de tubería en el lateral derecho
Instalación de la tubería en la parte inferior

(orificio perforable)
 Instalación de la tubería en la parte delantera
 Conexión de la tubería
 Válvula de servicio
 Dirección para retirar la tapa de servicio
26 PMML0389B rev.1 - 07/2016
Tapa de servicio
Descripción
a. Para las tuberías frontales y laterales
Para usar tuberías de trasiego o conductos, compruebe
el tamaño y retire la pieza sombreada en la imagen
.
?
N O TA
Coloque el aislante (suministrado por el instalador) para
proteger los cables y tuberías de los daños que se puedan
producir en los extremos de las placas.
b. Para las tuberías con inclinación descendente
Cables
Tubería de líquido
?
N O TA
Los cables no deben estar en contacto directo con las tuberías.
c. Para la tubería del lado posterior
?
N O TA
Retire la tapa posterior situada debajo de la tapa trasera y
extraiga la pieza sombreada en la imagen
Orificio frontal para tuberías
Orificio de la tubería lateral
Tubería de gas
Orificio perforable
Base inferior
Tapa posterior
.
