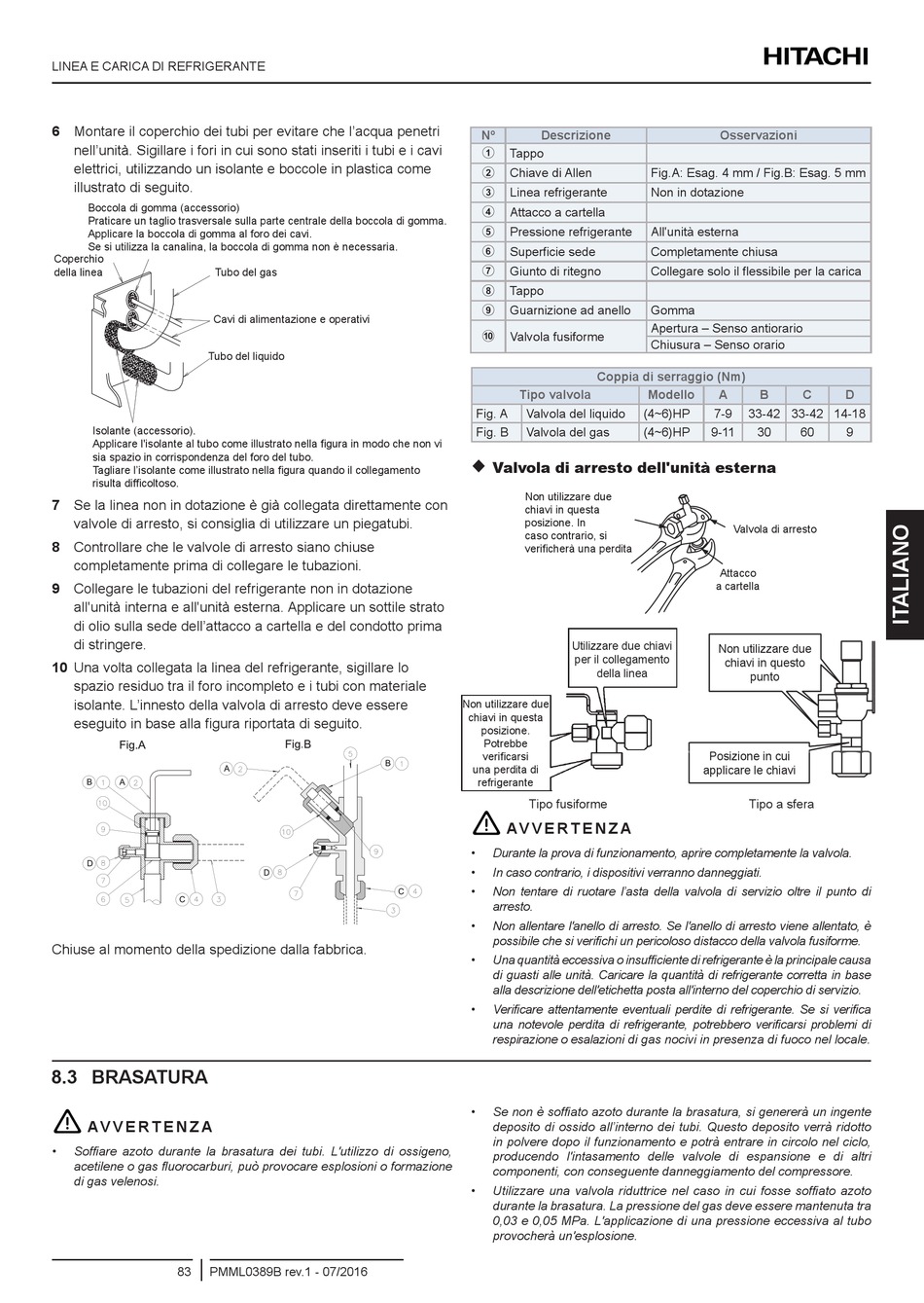

Hitachi RAS-4FSVN3E Bedienungsanleitung Seite 93

LINEA E CARICA DI REFRIGERANTE
6 Montare il coperchio dei tubi per evitare che l'acqua penetri
nell'unità. Sigillare i fori in cui sono stati inseriti i tubi e i cavi
elettrici, utilizzando un isolante e boccole in plastica come
illustrato di seguito.
Boccola di gomma (accessorio)
Praticare un taglio trasversale sulla parte centrale della boccola di gomma.
Applicare la boccola di gomma al foro dei cavi.
Se si utilizza la canalina, la boccola di gomma non è necessaria.
Coperchio
della linea Tubo del gas
Cavi di alimentazione e operativi
Tubo del liquido
Isolante (accessorio).
Applicare l'isolante al tubo come illustrato nella figura in modo che non vi
sia spazio in corrispondenza del foro del tubo.
Tagliare l'isolante come illustrato nella figura quando il collegamento
risulta difficoltoso.
7 Se la linea non in dotazione è già collegata direttamente con
valvole di arresto, si consiglia di utilizzare un piegatubi.
8 Controllare che le valvole di arresto siano chiuse
completamente prima di collegare le tubazioni.
9 Collegare le tubazioni del refrigerante non in dotazione
all'unità interna e all'unità esterna. Applicare un sottile strato
di olio sulla sede dell'attacco a cartella e del condotto prima
di stringere.
10 Una volta collegata la linea del refrigerante, sigillare lo
spazio residuo tra il foro incompleto e i tubi con materiale
isolante. L'innesto della valvola di arresto deve essere
eseguito in base alla figura riportata di seguito.
Chiuse al momento della spedizione dalla fabbrica.
8.3 BRASATURA
!
AV V E R T E N Z A
• Soffiare azoto durante la brasatura dei tubi. L'utilizzo di ossigeno,
acetilene o gas fluorocarburi, può provocare esplosioni o formazione
di gas velenosi.
83 PMML0389B rev.1 - 07/2016
Nº Descrizione
Tappo

Chiave di Allen

Linea refrigerante

Attacco a cartella

Pressione refrigerante

Superficie sede

Giunto di ritegno

Tappo

Guarnizione ad anello

Valvola fusiforme

Coppia di serraggio (Nm)
Tipo valvola
Fig. A Valvola del liquido
Fig. B Valvola del gas

Valvola di arresto dell'unità esterna
Non utilizzare due
chiavi in questa
posizione. In
caso contrario, si
verificherà una perdita
Utilizzare due chiavi
per il collegamento
della linea
Non utilizzare due
chiavi in questa
posizione.
Potrebbe
verificarsi
una perdita di
refrigerante
Tipo fusiforme
!
AV V E R T E N Z A
• Durante la prova di funzionamento, aprire completamente la valvola.
• In caso contrario, i dispositivi verranno danneggiati.
• Non tentare di ruotare l'asta della valvola di servizio oltre il punto di
arresto.
• Non allentare l'anello di arresto. Se l'anello di arresto viene allentato, è
possibile che si verifichi un pericoloso distacco della valvola fusiforme.
• Una quantità eccessiva o insufficiente di refrigerante è la principale causa
di guasti alle unità. Caricare la quantità di refrigerante corretta in base
alla descrizione dell'etichetta posta all'interno del coperchio di servizio.
• Verificare attentamente eventuali perdite di refrigerante. Se si verifica
una notevole perdita di refrigerante, potrebbero verificarsi problemi di
respirazione o esalazioni di gas nocivi in presenza di fuoco nel locale.
• Se non è soffiato azoto durante la brasatura, si genererà un ingente
deposito di ossido all'interno dei tubi. Questo deposito verrà ridotto
in polvere dopo il funzionamento e potrà entrare in circolo nel ciclo,
producendo l'intasamento delle valvole di espansione e di altri
componenti, con conseguente danneggiamento del compressore.
• Utilizzare una valvola riduttrice nel caso in cui fosse soffiato azoto
durante la brasatura. La pressione del gas deve essere mantenuta tra
0,03 e 0,05 MPa. L'applicazione di una pressione eccessiva al tubo
provocherà un'esplosione.
Osservazioni
Fig.A: Esag. 4 mm / Fig.B: Esag. 5 mm
Non in dotazione
All'unità esterna
Completamente chiusa
Collegare solo il flessibile per la carica
Gomma
Apertura – Senso antiorario
Chiusura – Senso orario
Modello A B C
(4~6)HP 7-9 33-42 33-42 14-18
(4~6)HP 9-11 30 60
Valvola di arresto
Attacco
a cartella
Non utilizzare due
chiavi in questo
punto
Posizione in cui
applicare le chiavi
Tipo a sfera
D
