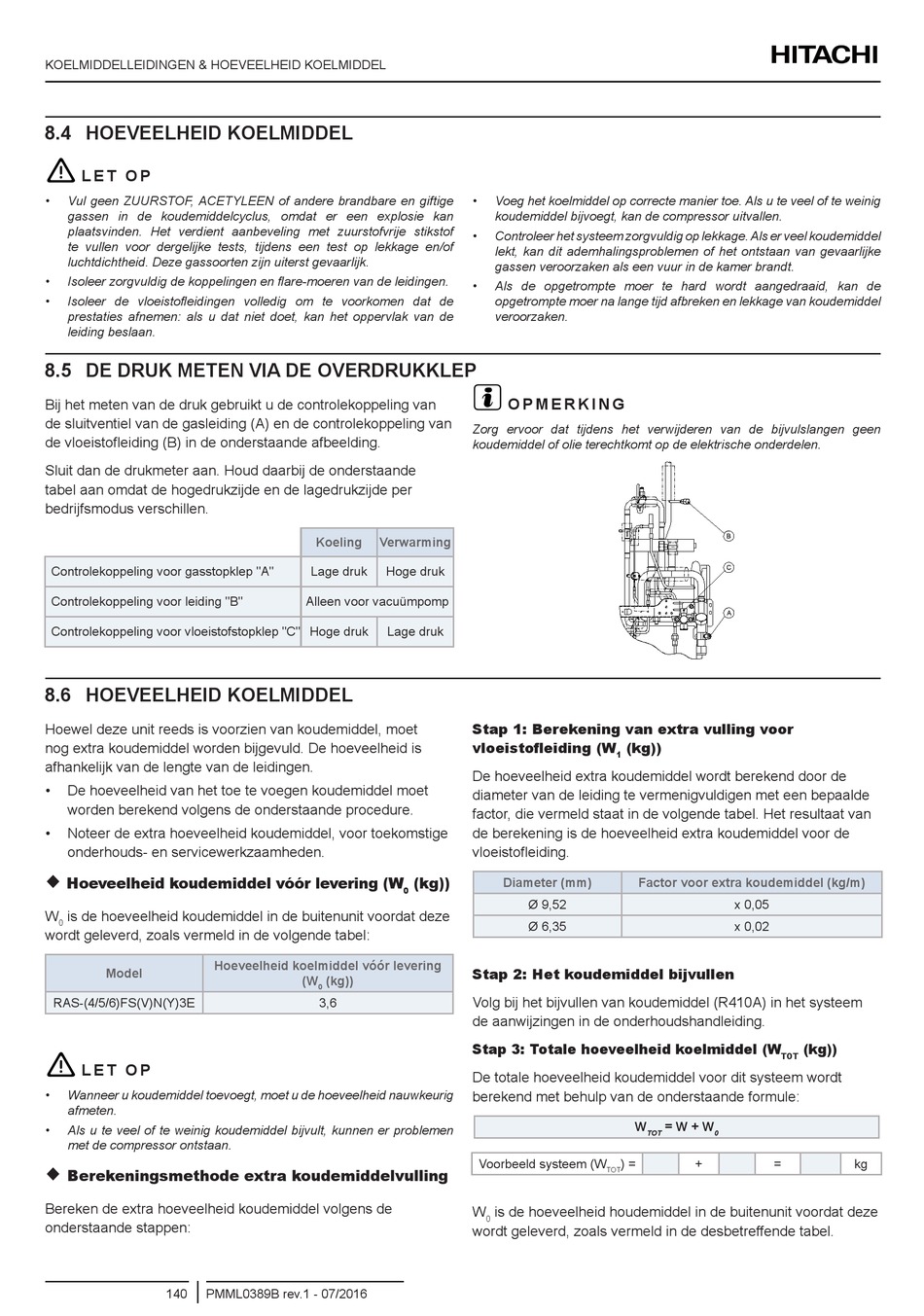

KOELMIDDELLEIDINGEN & HOEVEELHEID KOELMIDDEL
8.4 HOEVEELHEID KOELMIDDEL
!
L E T O P
• Vul geen ZUURSTOF, ACETYLEEN of andere brandbare en giftige
gassen in de koudemiddelcyclus, omdat er een explosie kan
plaatsvinden. Het verdient aanbeveling met zuurstofvrije stikstof
te vullen voor dergelijke tests, tijdens een test op lekkage en/of
luchtdichtheid. Deze gassoorten zijn uiterst gevaarlijk.
• Isoleer zorgvuldig de koppelingen en flare-moeren van de leidingen.
• Isoleer de vloeistofleidingen volledig om te voorkomen dat de
prestaties afnemen: als u dat niet doet, kan het oppervlak van de
leiding beslaan.
8.5 DE DRUK METEN VIA DE OVERDRUKKLEP
Bij het meten van de druk gebruikt u de controlekoppeling van
de sluitventiel van de gasleiding (A) en de controlekoppeling van
de vloeistofleiding (B) in de onderstaande afbeelding.
Sluit dan de drukmeter aan. Houd daarbij de onderstaande
tabel aan omdat de hogedrukzijde en de lagedrukzijde per
bedrijfsmodus verschillen.
Controlekoppeling voor gasstopklep "A"
Controlekoppeling voor leiding "B"
Controlekoppeling voor vloeistofstopklep "C" Hoge druk
8.6 HOEVEELHEID KOELMIDDEL
Hoewel deze unit reeds is voorzien van koudemiddel, moet
nog extra koudemiddel worden bijgevuld. De hoeveelheid is
afhankelijk van de lengte van de leidingen.
• De hoeveelheid van het toe te voegen koudemiddel moet
worden berekend volgens de onderstaande procedure.
• Noteer de extra hoeveelheid koudemiddel, voor toekomstige
onderhouds- en servicewerkzaamheden.

Hoeveelheid koudemiddel vóór levering (W
W is de hoeveelheid koudemiddel in de buitenunit voordat deze
0
wordt geleverd, zoals vermeld in de volgende tabel:
Hoeveelheid koelmiddel vóór levering
Model
RAS-(4/5/6)FS(V)N(Y)3E
!
L E T O P
• Wanneer u koudemiddel toevoegt, moet u de hoeveelheid nauwkeurig
afmeten.
• Als u te veel of te weinig koudemiddel bijvult, kunnen er problemen
met de compressor ontstaan.

Berekeningsmethode extra koudemiddelvulling
Bereken de extra hoeveelheid koudemiddel volgens de
onderstaande stappen:
140 PMML0389B rev.1 - 07/2016
•
•
•
?
Zorg ervoor dat tijdens het verwijderen van de bijvulslangen geen
koudemiddel of olie terechtkomt op de elektrische onderdelen.
Koeling Verwarming
Lage druk Hoge druk
Alleen voor vacuümpomp
Lage druk
Stap 1: Berekening van extra vulling voor
vloeistofleiding (W
De hoeveelheid extra koudemiddel wordt berekend door de
diameter van de leiding te vermenigvuldigen met een bepaalde
factor, die vermeld staat in de volgende tabel. Het resultaat van
de berekening is de hoeveelheid extra koudemiddel voor de
vloeistofleiding.
(kg))
0
Stap 2: Het koudemiddel bijvullen
(W (kg))
0
Volg bij het bijvullen van koudemiddel (R410A) in het systeem
3,6
de aanwijzingen in de onderhoudshandleiding.
Stap 3: Totale hoeveelheid koelmiddel (W
De totale hoeveelheid koudemiddel voor dit systeem wordt
berekend met behulp van de onderstaande formule:
W
wordt geleverd, zoals vermeld in de desbetreffende tabel.
Voeg het koelmiddel op correcte manier toe. Als u te veel of te weinig
koudemiddel bijvoegt, kan de compressor uitvallen.
Controleer het systeem zorgvuldig op lekkage. Als er veel koudemiddel
lekt, kan dit ademhalingsproblemen of het ontstaan van gevaarlijke
gassen veroorzaken als een vuur in de kamer brandt.
Als de opgetrompte moer te hard wordt aangedraaid, kan de
opgetrompte moer na lange tijd afbreken en lekkage van koudemiddel
veroorzaken.
O P M E R K I N G
(kg))
1
Diameter (mm) Factor voor extra koudemiddel (kg/m)
Ø 9,52
Ø 6,35
W
TOT
Voorbeeld systeem (W ) =
TOT
is de hoeveelheid houdemiddel in de buitenunit voordat deze
0
x 0,05
x 0,02
(kg))
TOT
= W + W
0
+ = kg
