CÂBLAGE ÉLECTRIQUE
•
Fixez le câble de la télécommande à l'intérieur du coffret électrique à l'aide du collier de serrage.
•
Le câblage électrique doit respecter les réglementations nationales et locales en vigueur. Contactez les autorités locales pour connaître les normes,
règles et réglementations en vigueur.
•
Vérifiez que le câble de terre est solidement connecté.
•
Connectez un fusible possédant la puissance spécifiée.
!
D A N G E R
•
Ne faites aucun réglage et aucune connexion si l'appareil n'est pas hors tension (interrupteur général sur OFF).
•
Vérifiez que le câble de terre est parfaitement connecté, marqué et fixé, conformément aux réglementations nationales et locales en
vigueur.
?
R E M A R Q U E
Vérifiez (par des tests le cas échéant) que s'il existe plusieurs sources d'alimentation, elles sont toutes éteintes.

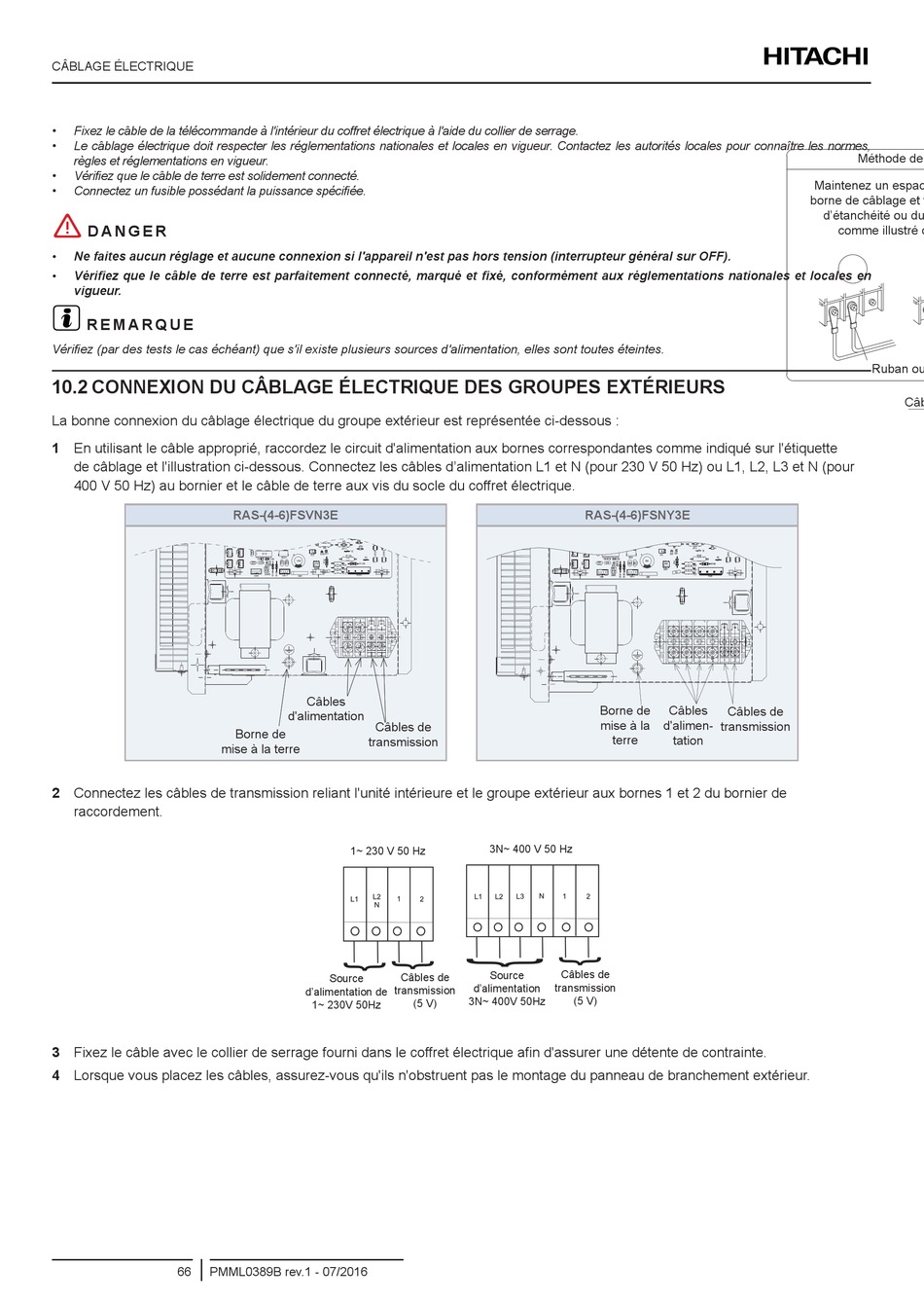

10.2 CONNEXION DU CÂBLAGE ÉLECTRIQUE DES GROUPES EXTÉRIEURS
La bonne connexion du câblage électrique du groupe extérieur est représentée ci-dessous :
1 En utilisant le câble approprié, raccordez le circuit d'alimentation aux bornes correspondantes comme indiqué sur l'étiquette
de câblage et l'illustration ci-dessous. Connectez les câbles d'alimentation L1 et N (pour 230 V 50 Hz) ou L1, L2, L3 et N (pour
400 V 50 Hz) au bornier et le câble de terre aux vis du socle du coffret électrique.
mise à la terre
2 Connectez les câbles de transmission reliant l'unité intérieure et le groupe extérieur aux bornes 1 et 2 du bornier de
raccordement.
3 Fixez le câble avec le collier de serrage fourni dans le coffret électrique afin d'assurer une détente de contrainte.
4 Lorsque vous placez les câbles, assurez-vous qu'ils n'obstruent pas le montage du panneau de branchement extérieur.
66
PMML0389B rev.1 - 07/2016
RAS-(4-6)FSVN3E
Câbles
d'alimentation
Câbles de
Borne de
transmission
1~ 230 V 50 Hz
Câbles de
Source
transmission
d'alimentation de
1~ 230V 50Hz
RAS-(4-6)FSNY3E
3N~ 400 V 50 Hz
Câbles de
Source
transmission
d'alimentation
3N~ 400V 50Hz
(5 V)
(5 V)
Borne de
Câbles
Câbles de
mise à la
d'alimen-
transmission
terre
tation
Méthode de
Maintenez un espac
borne de câblage et fi
d'étanchéité ou du
comme illustré c
Ruban ou
Câb
