ELEKTRISCHE BEDRADING

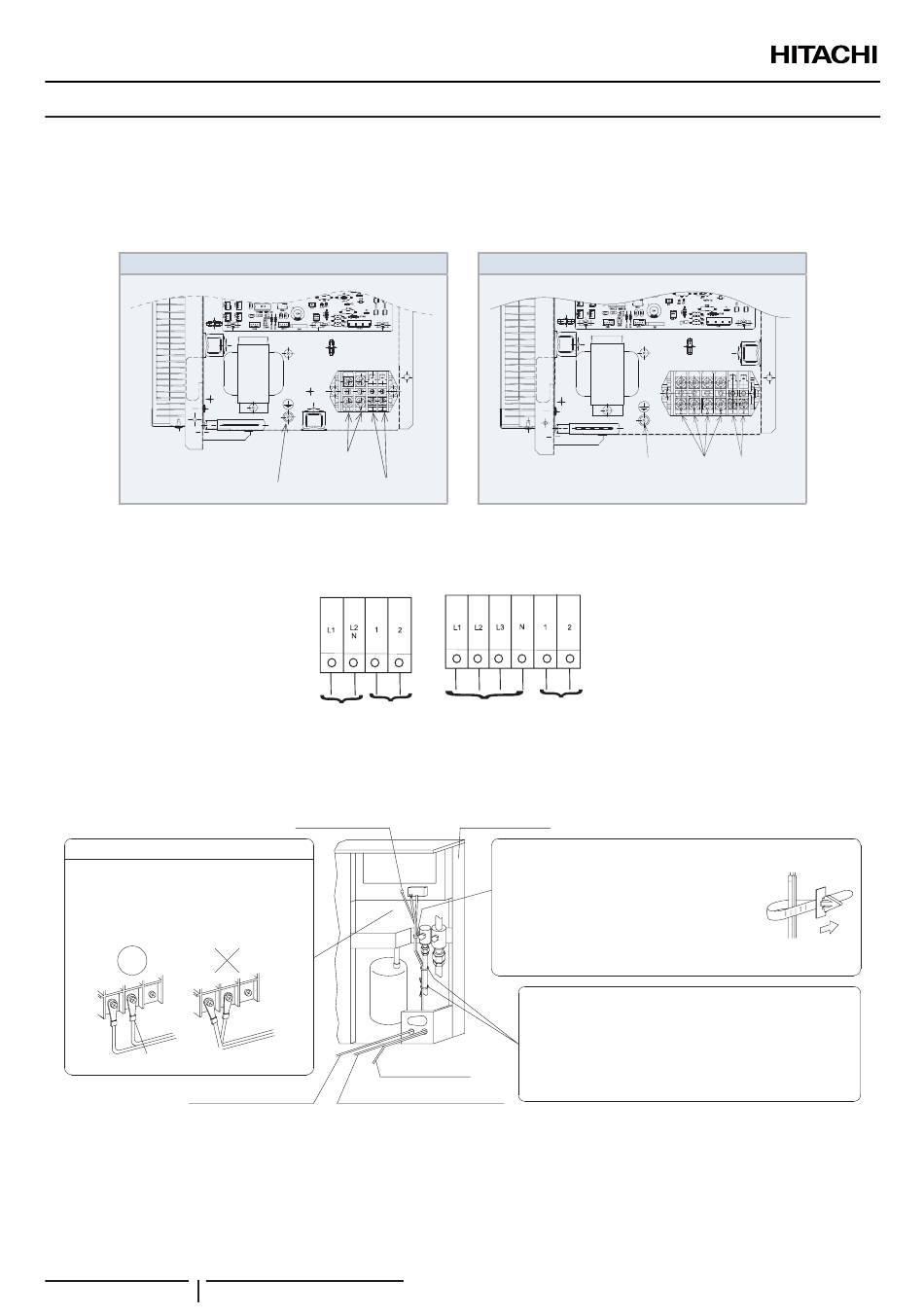

10.2 AANSLUITING VAN ELEKTRISCHE BEDRADING VOOR BUITENUNITS
De aansluiting van de elektrische bedrading voor de binnenunit wordt hieronder weergegeven.
1 Sluit het voedingscircuit met een geschikte kabel aan op de desbetreffende klem zoals weergegeven op het bedradingslabel
en in de onderstaande afbeelding. Sluit de voedingsspanningsdraden L1 en N (voor 230V 50Hz) of L1, L2, L3 en N (voor 400V
50Hz) aan op de aansluitklemplaat, en sluit de aardedraad aan op de aardeschroef in de elektrische box.
2 Sluit de bedrading tussen de binnen- en buitenunits aan op de aansluitklemmen 1 en 2 op de aansluitklemmenplaat.
3 Bevestig de kabel met de klem voorzien in de elektrische kast, zodat de kabel niet wordt aangetrokken.
4 Wanneer de kabel naar buiten wordt gelegd, zorg er dan voor dat deze de onderhoudsklep niet belemmerd.
Bedradingsmethode
Bewaar voldoende afstand tussen de
aansluitklemmen klemmen en gebruik
isolatietape of een isolatiemof zoals
weergegeven in de figuur.
Tape of mof
Besturingskabel
142 PMML0389B rev.1 - 07/2016
RAS-(4-6)FSVN3E
Voedingsdraden
Transmissiekabels
Aardeklem
1~ 230V 50Hz
Transmis-
Netvoeding
siedraden
1~ 230V 50Hz
(5 V)
Aardeschroef
Aardedraad
Voedingskabel
RAS-(4-6)FSNY3E
Aardeklem Voedings-
3N~ 400V 50Hz
Transmissiedraden
Netvoeding
(5 V)
3N~ 400V 50Hz
Achterdeksel
Bedradingsmethode met draadklem
1
Plaats de draden in de draadklem en klem ze
vast zoals hieronder weergegeven.
2
Voer de bedrading zodanig uit dat de draden niet
met de compressor, de koudemiddelleidingen of
de rand van de kleppen in aanraking komen.
Maak een lus van de draden zodat het niet nodig is
deze los te maken bij het vervangen van onderdelen.
Bevestig de draden zodanig, dat deze niet in aanraking
komen met de hete compressor en de andere
Transmissie-
draden
kabels
onderdelen.
