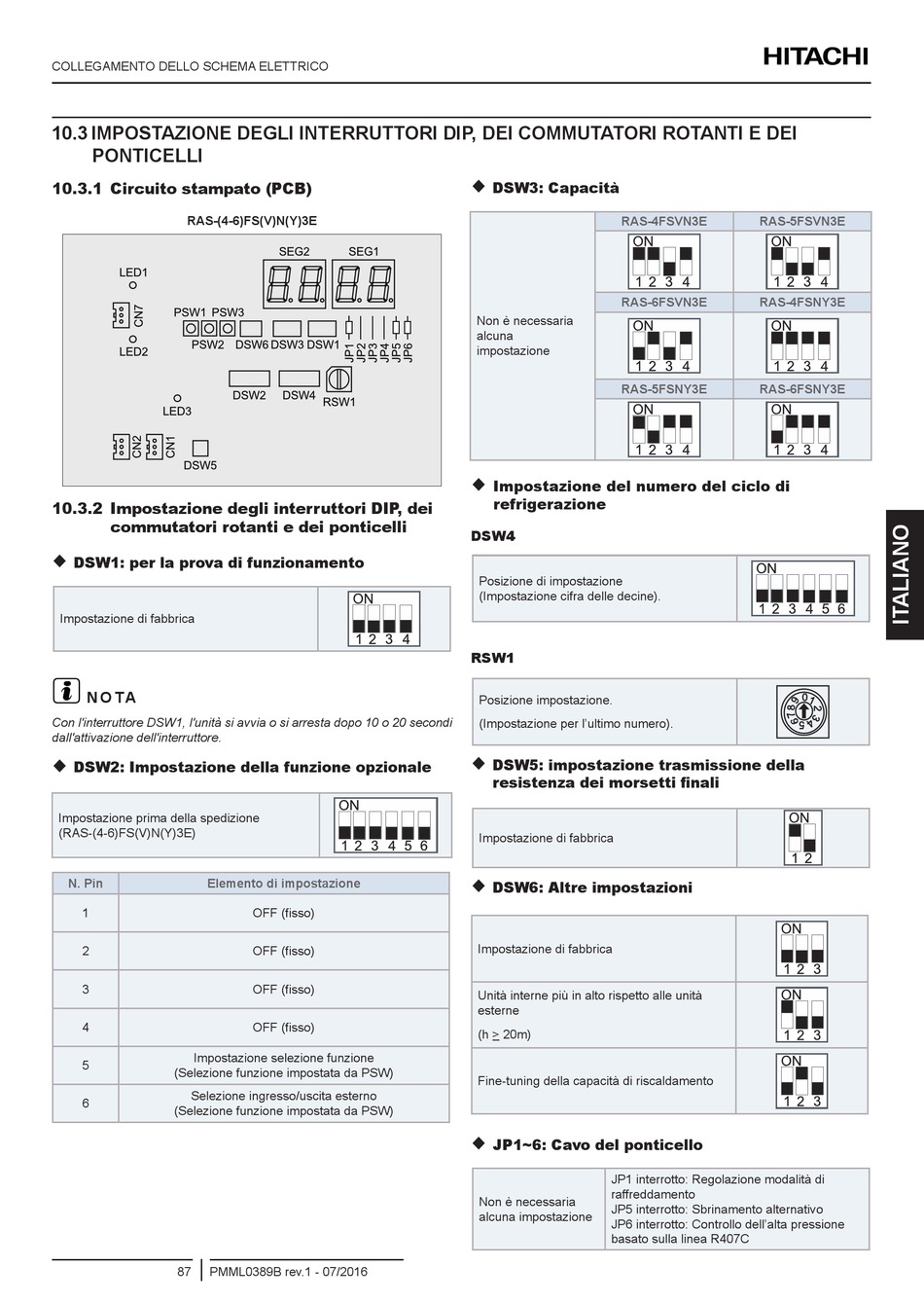

COLLEGAMENTO DELLO SCHEMA ELETTRICO
10.3 IMPOSTAZIONE DEGLI INTERRUTTORI DIP, DEI COMMUTATORI ROTANTI E DEI
PONTICELLI
10.3.1 Circuito stampato (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Impostazione degli interruttori DIP, dei
commutatori rotanti e dei ponticelli

DSW1: per la prova di funzionamento
Impostazione di fabbrica
?
N O TA
Con l'interruttore DSW1, l'unità si avvia o si arresta dopo 10 o 20 secondi
dall'attivazione dell'interruttore.

DSW2: Impostazione della funzione opzionale
Impostazione prima della spedizione
(RAS-(4-6)FS(V)N(Y)3E)
N. Pin Elemento di impostazione
1
2
3
4
Impostazione selezione funzione
5
(Selezione funzione impostata da PSW)
Selezione ingresso/uscita esterno
6
(Selezione funzione impostata da PSW)
87 PMML0389B rev.1 - 07/2016
OFF (fisso)
OFF (fisso)
OFF (fisso)
OFF (fisso)

DSW3: Capacità
RAS-4FSVN3E
RAS-6FSVN3E
Non è necessaria
alcuna
impostazione
RAS-5FSNY3E

Impostazione del numero del ciclo di
refrigerazione
DSW4
Posizione di impostazione
(Impostazione cifra delle decine).
RSW1
Posizione impostazione.
(Impostazione per l'ultimo numero).

DSW5: impostazione trasmissione della
resistenza dei morsetti finali
Impostazione di fabbrica

DSW6: Altre impostazioni
Impostazione di fabbrica
Unità interne più in alto rispetto alle unità
esterne
(h > 20m)
Fine-tuning della capacità di riscaldamento

JP1~6: Cavo del ponticello
JP1 interrotto: Regolazione modalità di
raffreddamento
Non è necessaria
JP5 interrotto: Sbrinamento alternativo
alcuna impostazione
JP6 interrotto: Controllo dell'alta pressione
basato sulla linea R407C
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
