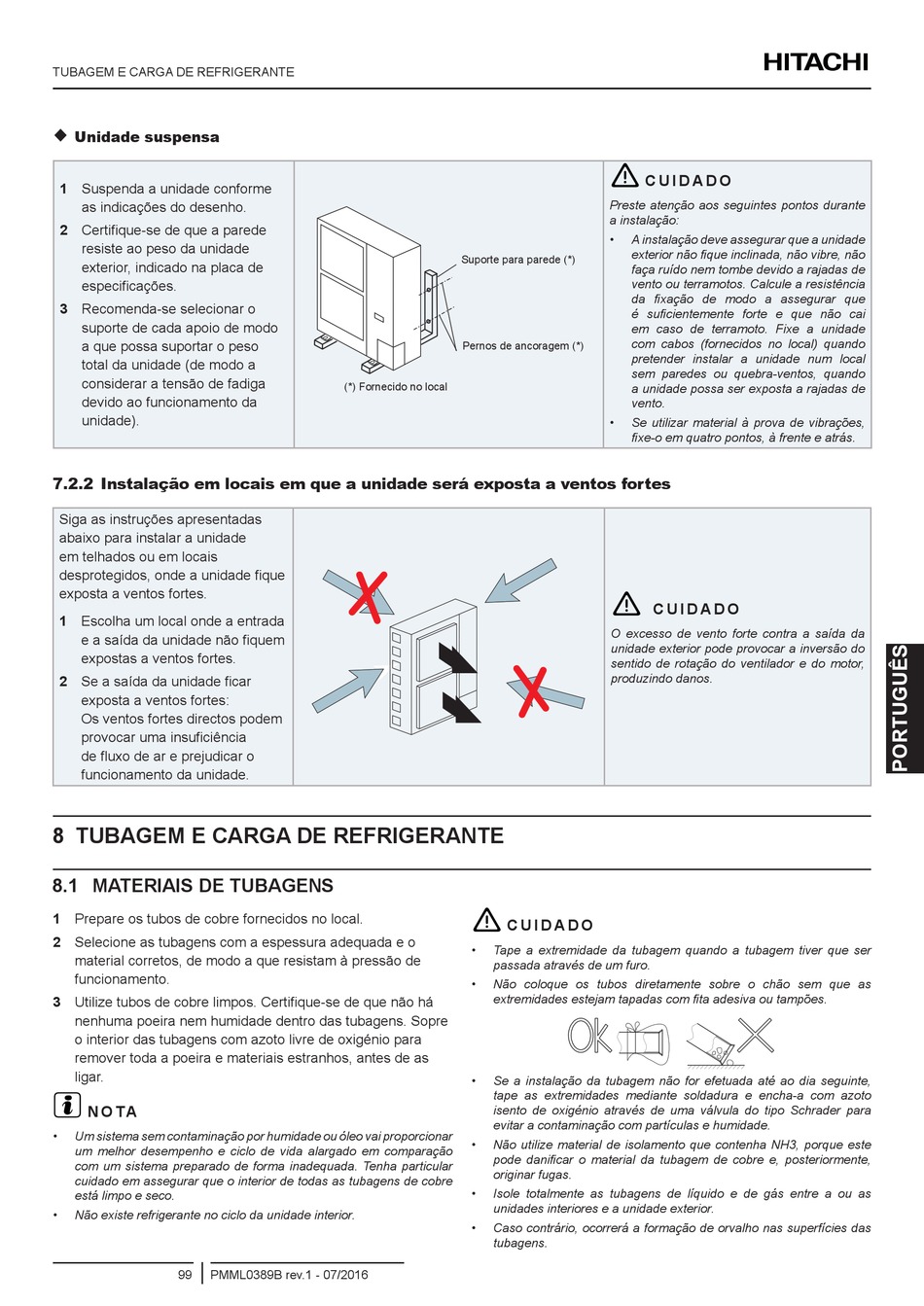

TUBAGEM E CARGA DE REFRIGERANTE


Unidade suspensa
1 Suspenda a unidade conforme
as indicações do desenho.
2 Certifique-se de que a parede
resiste ao peso da unidade
exterior, indicado na placa de
especificações.
3 Recomenda-se selecionar o
suporte de cada apoio de modo
a que possa suportar o peso
total da unidade (de modo a
considerar a tensão de fadiga
devido ao funcionamento da
unidade).
7.2.2 Instalação em locais em que a unidade será exposta a ventos fortes
Siga as instruções apresentadas
abaixo para instalar a unidade
em telhados ou em locais
desprotegidos, onde a unidade fique
exposta a ventos fortes.
1 Escolha um local onde a entrada
e a saída da unidade não fiquem
expostas a ventos fortes.
2 Se a saída da unidade ficar
exposta a ventos fortes:
Os ventos fortes directos podem
provocar uma insuficiência
de fluxo de ar e prejudicar o
funcionamento da unidade.
8 TUBAGEM E CARGA DE REFRIGERANTE
8.1 MATERIAIS DE TUBAGENS
1 Prepare os tubos de cobre fornecidos no local.
2 Selecione as tubagens com a espessura adequada e o
material corretos, de modo a que resistam à pressão de
funcionamento.
3 Utilize tubos de cobre limpos. Certifique-se de que não há
nenhuma poeira nem humidade dentro das tubagens. Sopre
o interior das tubagens com azoto livre de oxigénio para
remover toda a poeira e materiais estranhos, antes de as
ligar.
?
N O TA
• Um sistema sem contaminação por humidade ou óleo vai proporcionar
um melhor desempenho e ciclo de vida alargado em comparação
com um sistema preparado de forma inadequada. Tenha particular
cuidado em assegurar que o interior de todas as tubagens de cobre
está limpo e seco.
• Não existe refrigerante no ciclo da unidade interior.
99 PMML0389B rev.1 - 07/2016
Suporte para parede (*)
Pernos de ancoragem (*)
(*) Fornecido no local
!
C U I D A D O
• Tape a extremidade da tubagem quando a tubagem tiver que ser
passada através de um furo.
• Não coloque os tubos diretamente sobre o chão sem que as
extremidades estejam tapadas com fita adesiva ou tampões.
• Se a instalação da tubagem não for efetuada até ao dia seguinte,
tape as extremidades mediante soldadura e encha-a com azoto
isento de oxigénio através de uma válvula do tipo Schrader para
evitar a contaminação com partículas e humidade.
• Não utilize material de isolamento que contenha NH3, porque este
pode danificar o material da tubagem de cobre e, posteriormente,
originar fugas.
• Isole totalmente as tubagens de líquido e de gás entre a ou as
unidades interiores e a unidade exterior.
• Caso contrário, ocorrerá a formação de orvalho nas superfícies das
tubagens.
!
C U I D A D O
Preste atenção aos seguintes pontos durante
a instalação:
• A instalação deve assegurar que a unidade
exterior não fique inclinada, não vibre, não
faça ruído nem tombe devido a rajadas de
vento ou terramotos. Calcule a resistência
da fixação de modo a assegurar que
é suficientemente forte e que não cai
em caso de terramoto. Fixe a unidade
com cabos (fornecidos no local) quando
pretender instalar a unidade num local
sem paredes ou quebra-ventos, quando
a unidade possa ser exposta a rajadas de
vento.
• Se utilizar material à prova de vibrações,
fixe-o em quatro pontos, à frente e atrás.
!
C U I D A D O
O excesso de vento forte contra a saída da
unidade exterior pode provocar a inversão do
sentido de rotação do ventilador e do motor,
produzindo danos.
