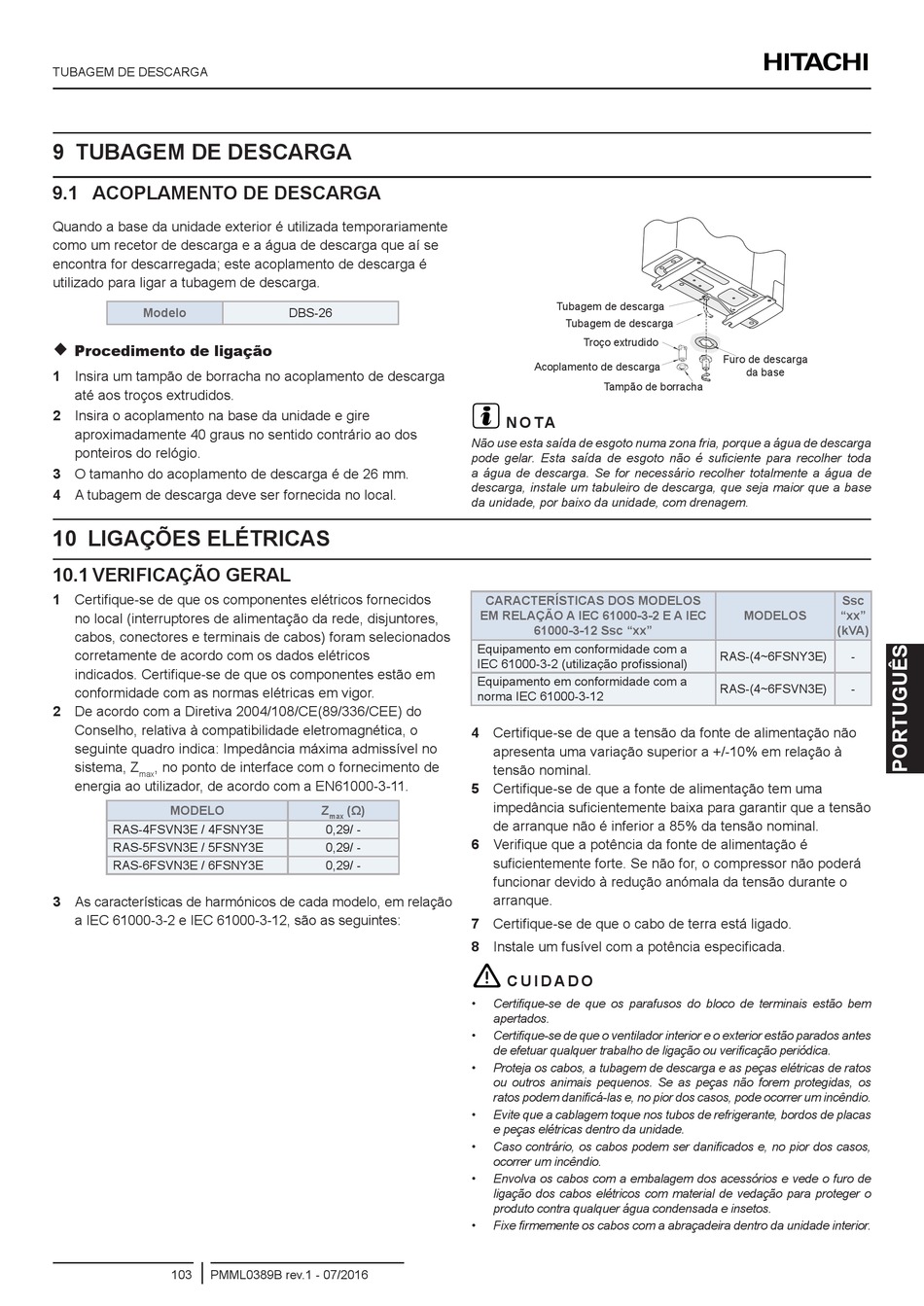

TUBAGEM DE DESCARGA
9 TUBAGEM DE DESCARGA
9.1 ACOPLAMENTO DE DESCARGA
Quando a base da unidade exterior é utilizada temporariamente
como um recetor de descarga e a água de descarga que aí se
encontra for descarregada; este acoplamento de descarga é
utilizado para ligar a tubagem de descarga.
Modelo
Procedimento de ligação
1 Insira um tampão de borracha no acoplamento de descarga
até aos troços extrudidos.
2 Insira o acoplamento na base da unidade e gire
aproximadamente 40 graus no sentido contrário ao dos
ponteiros do relógio.
3 O tamanho do acoplamento de descarga é de 26 mm.
4 A tubagem de descarga deve ser fornecida no local.
10 LIGAÇÕES ELÉTRICAS
10.1 VERIFICAÇÃO GERAL
1 Certifique-se de que os componentes elétricos fornecidos
no local (interruptores de alimentação da rede, disjuntores,
cabos, conectores e terminais de cabos) foram selecionados
corretamente de acordo com os dados elétricos
indicados. Certifique-se de que os componentes estão em
conformidade com as normas elétricas em vigor.
2 De acordo com a Diretiva 2004/108/CE(89/336/CEE) do
Conselho, relativa à compatibilidade eletromagnética, o
seguinte quadro indica: Impedância máxima admissível no
sistema, Z
, no ponto de interface com o fornecimento de
max
energia ao utilizador, de acordo com a EN61000-3-11.
MODELO
RAS-4FSVN3E / 4FSNY3E
RAS-5FSVN3E / 5FSNY3E
RAS-6FSVN3E / 6FSNY3E
3 As características de harmónicos de cada modelo, em relação
a IEC 61000-3-2 e IEC 61000-3-12, são as seguintes:
103
PMML0389B rev.1 - 07/2016
DBS-26
Z
(Ω)
max
0,29/ -
0,29/ -
0,29/ -
Tubagem de descarga
Tubagem de descarga
Troço extrudido
Acoplamento de descarga
Tampão de borracha
?
N O TA
Não use esta saída de esgoto numa zona fria, porque a água de descarga
pode gelar. Esta saída de esgoto não é suficiente para recolher toda
a água de descarga. Se for necessário recolher totalmente a água de
descarga, instale um tabuleiro de descarga, que seja maior que a base
da unidade, por baixo da unidade, com drenagem.
CARACTERÍSTICAS DOS MODELOS
EM RELAÇÃO A IEC 61000-3-2 E A IEC
61000-3-12 Ssc "xx"
Equipamento em conformidade com a
IEC 61000-3-2 (utilização profissional)
Equipamento em conformidade com a
norma IEC 61000-3-12
4 Certifique-se de que a tensão da fonte de alimentação não
apresenta uma variação superior a +/-10% em relação à
tensão nominal.
5 Certifique-se de que a fonte de alimentação tem uma
impedância suficientemente baixa para garantir que a tensão
de arranque não é inferior a 85% da tensão nominal.
6 Verifique que a potência da fonte de alimentação é
suficientemente forte. Se não for, o compressor não poderá
funcionar devido à redução anómala da tensão durante o
arranque.
7 Certifique-se de que o cabo de terra está ligado.
8 Instale um fusível com a potência especificada.
!
C U I D A D O
•
Certifique-se de que os parafusos do bloco de terminais estão bem
apertados.
•
Certifique-se de que o ventilador interior e o exterior estão parados antes
de efetuar qualquer trabalho de ligação ou verificação periódica.
•
Proteja os cabos, a tubagem de descarga e as peças elétricas de ratos
ou outros animais pequenos. Se as peças não forem protegidas, os
ratos podem danificá-las e, no pior dos casos, pode ocorrer um incêndio.
•
Evite que a cablagem toque nos tubos de refrigerante, bordos de placas
e peças elétricas dentro da unidade.
•
Caso contrário, os cabos podem ser danificados e, no pior dos casos,
ocorrer um incêndio.
•
Envolva os cabos com a embalagem dos acessórios e vede o furo de
ligação dos cabos elétricos com material de vedação para proteger o
produto contra qualquer água condensada e insetos.
•
Fixe firmemente os cabos com a abraçadeira dentro da unidade interior.
Furo de descarga
da base
Ssc
MODELOS
"xx"
(kVA)
RAS-(4~6FSNY3E)
-
RAS-(4~6FSVN3E)
-
