DE UNITS INSTALLEREN

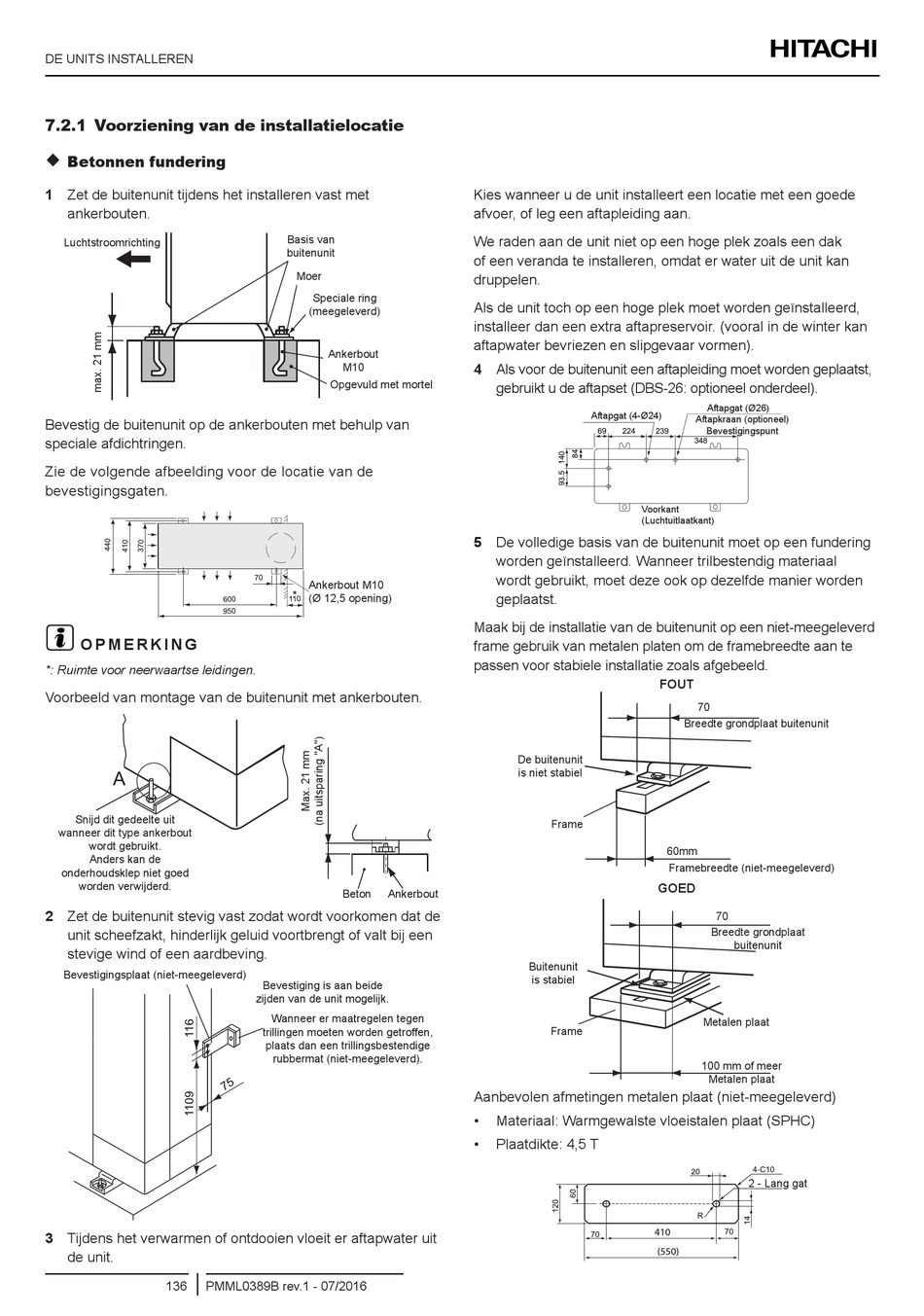

7.2.1 Voorziening van de installatielocatie

Betonnen fundering
1 Zet de buitenunit tijdens het installeren vast met
ankerbouten.
Luchtstroomrichting
Bevestig de buitenunit op de ankerbouten met behulp van
speciale afdichtringen.
Zie de volgende afbeelding voor de locatie van de
bevestigingsgaten.
?
O P M E R K I N G
*: Ruimte voor neerwaartse leidingen.
Voorbeeld van montage van de buitenunit met ankerbouten.
A
Snijd dit gedeelte uit
wanneer dit type ankerbout
wordt gebruikt.
Anders kan de
onderhoudsklep niet goed
worden verwijderd.
2 Zet de buitenunit stevig vast zodat wordt voorkomen dat de
unit scheefzakt, hinderlijk geluid voortbrengt of valt bij een
stevige wind of een aardbeving.
Bevestigingsplaat (niet-meegeleverd)
3 Tijdens het verwarmen of ontdooien vloeit er aftapwater uit
de unit.
136 PMML0389B rev.1 - 07/2016
Basis van
buitenunit
Moer
Speciale ring
(meegeleverd)
Ankerbout
M10
Opgevuld met mortel
Ankerbout M10
(Ø 12,5 opening)
Beton Ankerbout
Bevestiging is aan beide
zijden van de unit mogelijk.
Wanneer er maatregelen tegen
trillingen moeten worden getroffen,
plaats dan een trillingsbestendige
rubbermat (niet-meegeleverd).
Kies wanneer u de unit installeert een locatie met een goede
afvoer, of leg een aftapleiding aan.
We raden aan de unit niet op een hoge plek zoals een dak
of een veranda te installeren, omdat er water uit de unit kan
druppelen.
Als de unit toch op een hoge plek moet worden geïnstalleerd,
installeer dan een extra aftapreservoir. (vooral in de winter kan
aftapwater bevriezen en slipgevaar vormen).
4 Als voor de buitenunit een aftapleiding moet worden geplaatst,
gebruikt u de aftapset (DBS-26: optioneel onderdeel).
Aftapgat (4-Ø24)
69 224
Voorkant
(Luchtuitlaatkant)
5 De volledige basis van de buitenunit moet op een fundering
worden geïnstalleerd. Wanneer trilbestendig materiaal
wordt gebruikt, moet deze ook op dezelfde manier worden
geplaatst.
Maak bij de installatie van de buitenunit op een niet-meegeleverd
frame gebruik van metalen platen om de framebreedte aan te
passen voor stabiele installatie zoals afgebeeld.
De buitenunit
is niet stabiel
Frame
Buitenunit
is stabiel
Frame
Aanbevolen afmetingen metalen plaat (niet-meegeleverd)
• Materiaal: Warmgewalste vloeistalen plaat (SPHC)
• Plaatdikte: 4,5 T
Aftapgat (Ø26)
Aftapkraan (optioneel)
Bevestigingspunt
239
348
FOUT
70
Breedte grondplaat buitenunit
60mm
Framebreedte (niet-meegeleverd)
GOED
70
Breedte grondplaat
buitenunit
Metalen plaat
100 mm of meer
Metalen plaat
2 - Lang gat
410
(550)
