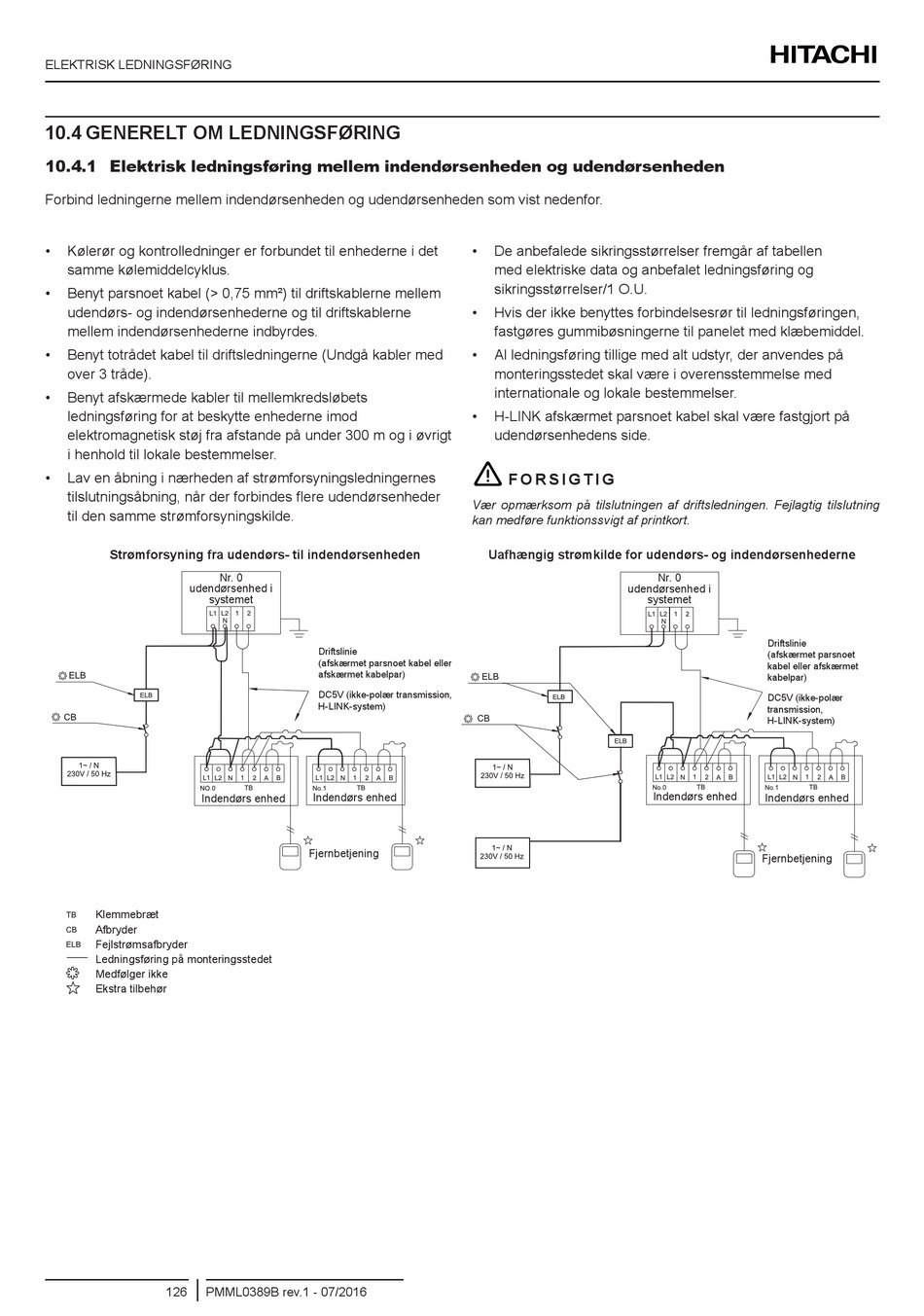

ELEKTRISK LEDNINGSFØRING
10.4 GENERELT OM LEDNINGSFØRING
10.4.1 Elektrisk ledningsføring mellem indendørsenheden og udendørsenheden
Forbind ledningerne mellem indendørsenheden og udendørsenheden som vist nedenfor.
• Kølerør og kontrolledninger er forbundet til enhederne i det
samme kølemiddelcyklus.
• Benyt parsnoet kabel (> 0,75 mm²) til driftskablerne mellem
udendørs- og indendørsenhederne og til driftskablerne
mellem indendørsenhederne indbyrdes.
• Benyt totrådet kabel til driftsledningerne (Undgå kabler med
over 3 tråde).
• Benyt afskærmede kabler til mellemkredsløbets
ledningsføring for at beskytte enhederne imod
elektromagnetisk støj fra afstande på under 300 m og i øvrigt
i henhold til lokale bestemmelser.
• Lav en åbning i nærheden af strømforsyningsledningernes
tilslutningsåbning, når der forbindes flere udendørsenheder
til den samme strømforsyningskilde.
Strømforsyning fra udendørs- til indendørsenheden
Nr. 0
udendørsenhed i
systemet
Indendørs enhed
Klemmebræt
Afbryder
Fejlstrømsafbryder
Ledningsføring på monteringsstedet
Medfølger ikke
Ekstra tilbehør
126 PMML0389B rev.1 - 07/2016
•
•
•
•
!
Vær opmærksom på tilslutningen af driftsledningen. Fejlagtig tilslutning
kan medføre funktionssvigt af printkort.
Driftslinie
(afskærmet parsnoet kabel eller
afskærmet kabelpar)
DC5V (ikke-polær transmission,
H-LINK-system)
Indendørs enhed
Fjernbetjening
De anbefalede sikringsstørrelser fremgår af tabellen
med elektriske data og anbefalet ledningsføring og
sikringsstørrelser/1 O.U.
Hvis der ikke benyttes forbindelsesrør til ledningsføringen,
fastgøres gummibøsningerne til panelet med klæbemiddel.
Al ledningsføring tillige med alt udstyr, der anvendes på
monteringsstedet skal være i overensstemmelse med
internationale og lokale bestemmelser.
H-LINK afskærmet parsnoet kabel skal være fastgjort på
udendørsenhedens side.
F O R S I G T I G
Uafhængig strømkilde for udendørs- og indendørsenhederne
Nr. 0
udendørsenhed i
systemet
Indendørs enhed
Driftslinie
(afskærmet parsnoet
kabel eller afskærmet
kabelpar)
DC5V (ikke-polær
transmission,
H-LINK-system)
Indendørs enhed
Fjernbetjening
