LIGAÇÕES ELÉTRICAS

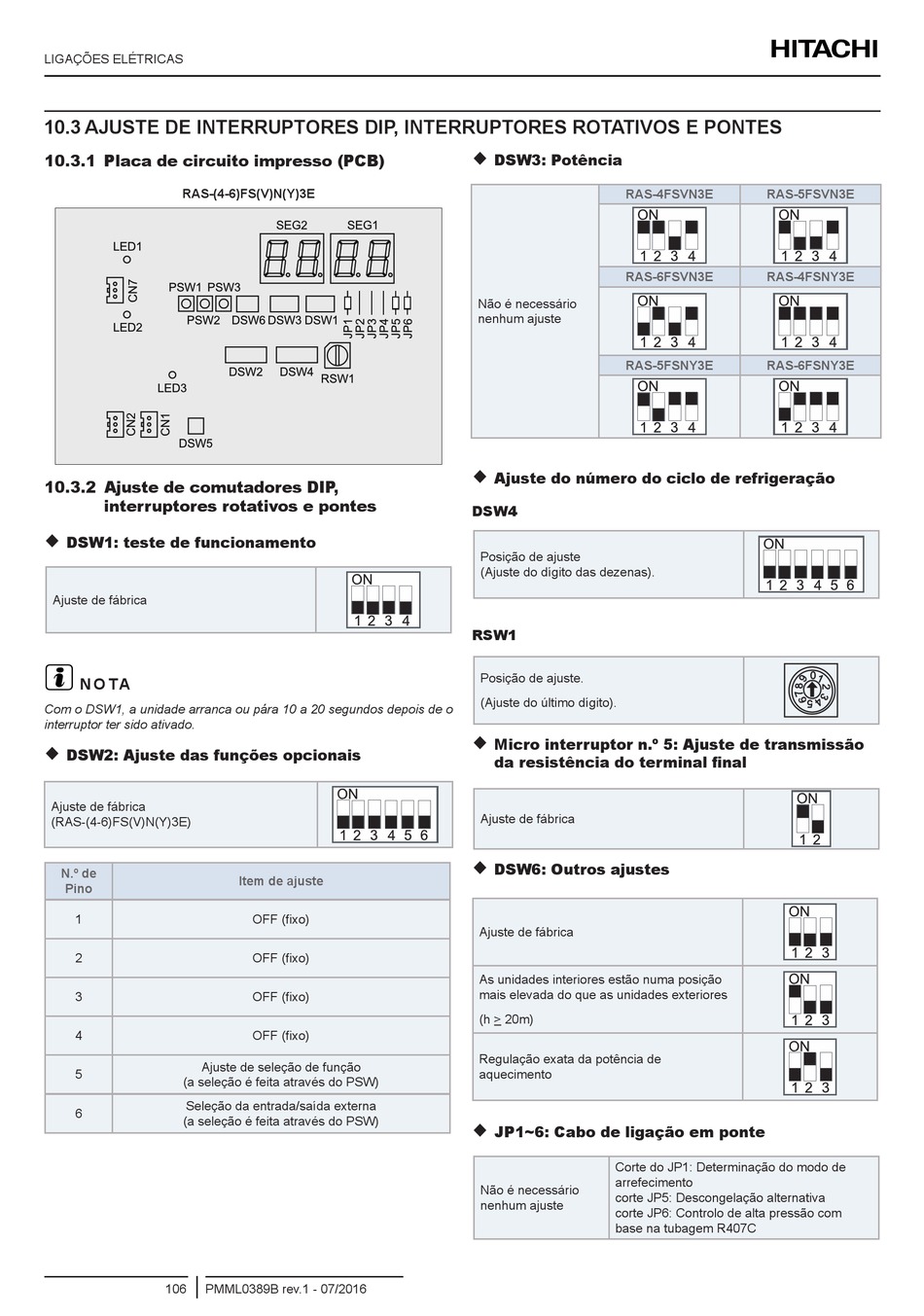

10.3 AJUSTE DE INTERRUPTORES DIP, INTERRUPTORES ROTATIVOS E PONTES
10.3.1 Placa de circuito impresso (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Ajuste de comutadores DIP,
interruptores rotativos e pontes

DSW1: teste de funcionamento
Ajuste de fábrica
?
N O TA
Com o DSW1, a unidade arranca ou pára 10 a 20 segundos depois de o
interruptor ter sido ativado.

DSW2: Ajuste das funções opcionais
Ajuste de fábrica
(RAS-(4-6)FS(V)N(Y)3E)
N.º de
Pino
1
2
3
4
Ajuste de seleção de função
5
(a seleção é feita através do PSW)
Seleção da entrada/saída externa
6
(a seleção é feita através do PSW)
106 PMML0389B rev.1 - 07/2016
Item de ajuste
OFF (fixo)
OFF (fixo)
OFF (fixo)
OFF (fixo)

DSW3: Potência
RAS-4FSVN3E
RAS-6FSVN3E
Não é necessário
nenhum ajuste
RAS-5FSNY3E

Ajuste do número do ciclo de refrigeração
DSW4
Posição de ajuste
(Ajuste do dígito das dezenas).
RSW1
Posição de ajuste.
(Ajuste do último dígito).

Micro interruptor n.º 5: Ajuste de transmissão
da resistência do terminal final
Ajuste de fábrica

DSW6: Outros ajustes
Ajuste de fábrica
As unidades interiores estão numa posição
mais elevada do que as unidades exteriores
(h > 20m)
Regulação exata da potência de
aquecimento

JP1~6: Cabo de ligação em ponte
Corte do JP1: Determinação do modo de
arrefecimento
Não é necessário
corte JP5: Descongelação alternativa
nenhum ajuste
corte JP6: Controlo de alta pressão com
base na tubagem R407C
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
