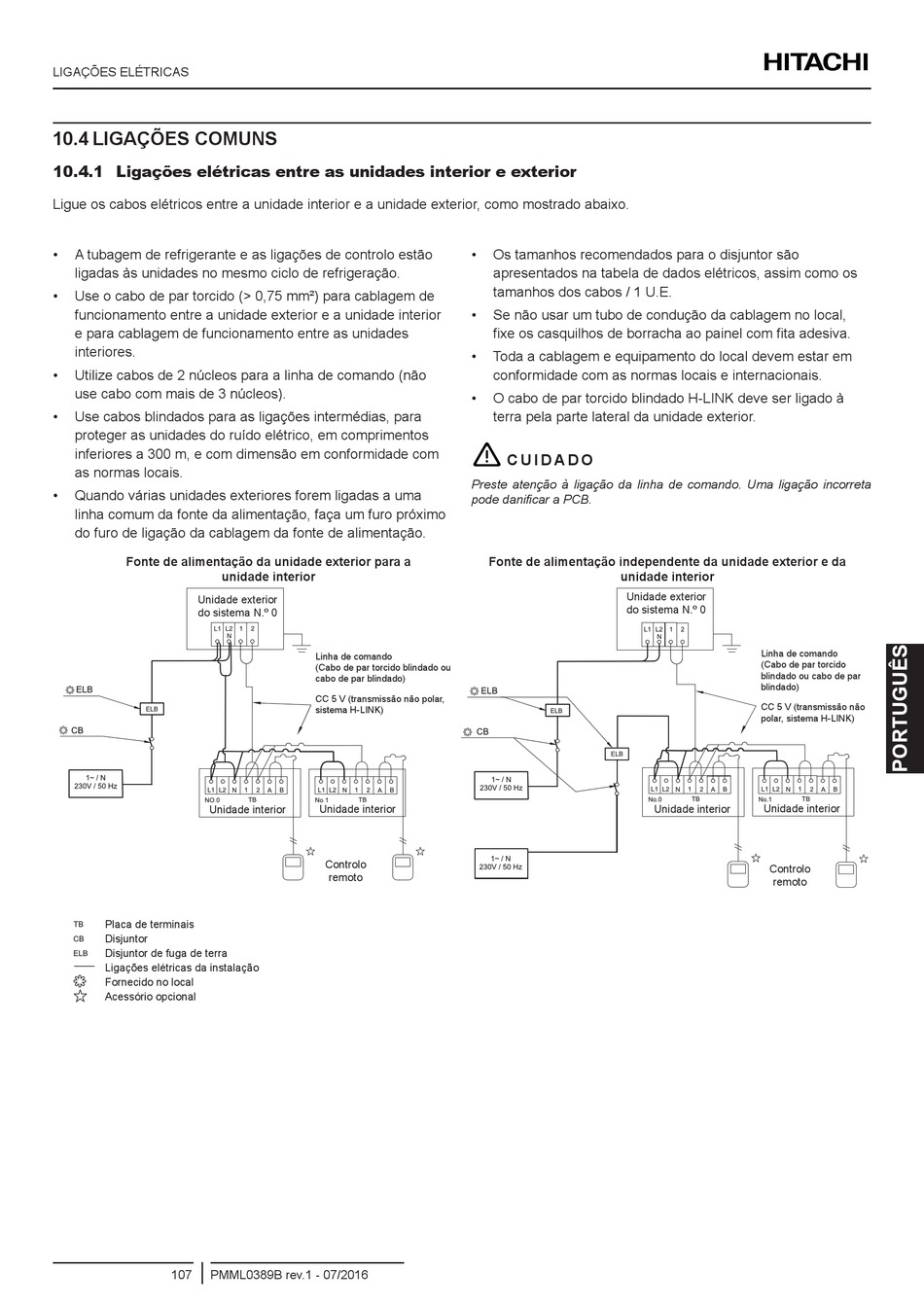

LIGAÇÕES ELÉTRICAS
10.4 LIGAÇÕES COMUNS
10.4.1 Ligações elétricas entre as unidades interior e exterior
Ligue os cabos elétricos entre a unidade interior e a unidade exterior, como mostrado abaixo.
• A tubagem de refrigerante e as ligações de controlo estão
ligadas às unidades no mesmo ciclo de refrigeração.
• Use o cabo de par torcido (> 0,75 mm²) para cablagem de
funcionamento entre a unidade exterior e a unidade interior
e para cablagem de funcionamento entre as unidades
interiores.
• Utilize cabos de 2 núcleos para a linha de comando (não
use cabo com mais de 3 núcleos).
• Use cabos blindados para as ligações intermédias, para
proteger as unidades do ruído elétrico, em comprimentos
inferiores a 300 m, e com dimensão em conformidade com
as normas locais.
• Quando várias unidades exteriores forem ligadas a uma
linha comum da fonte da alimentação, faça um furo próximo
do furo de ligação da cablagem da fonte de alimentação.
Fonte de alimentação da unidade exterior para a
unidade interior
Unidade exterior
do sistema N.º 0
Unidade interior
Placa de terminais
Disjuntor
Disjuntor de fuga de terra
Ligações elétricas da instalação
Fornecido no local
Acessório opcional
107 PMML0389B rev.1 - 07/2016
•
•
•
•
!
Preste atenção à ligação da linha de comando. Uma ligação incorreta
pode danificar a PCB.
Fonte de alimentação independente da unidade exterior e da
Linha de comando
(Cabo de par torcido blindado ou
cabo de par blindado)
CC 5 V (transmissão não polar,
sistema H-LINK)
Unidade interior
Controlo
remoto
Os tamanhos recomendados para o disjuntor são
apresentados na tabela de dados elétricos, assim como os
tamanhos dos cabos / 1 U.E.
Se não usar um tubo de condução da cablagem no local,
fixe os casquilhos de borracha ao painel com fita adesiva.
Toda a cablagem e equipamento do local devem estar em
conformidade com as normas locais e internacionais.
O cabo de par torcido blindado H-LINK deve ser ligado à
terra pela parte lateral da unidade exterior.
C U I D A D O
unidade interior
Unidade exterior
do sistema N.º 0
Unidade interior
Linha de comando
(Cabo de par torcido
blindado ou cabo de par
blindado)
CC 5 V (transmissão não
polar, sistema H-LINK)
Unidade interior
Controlo
remoto
