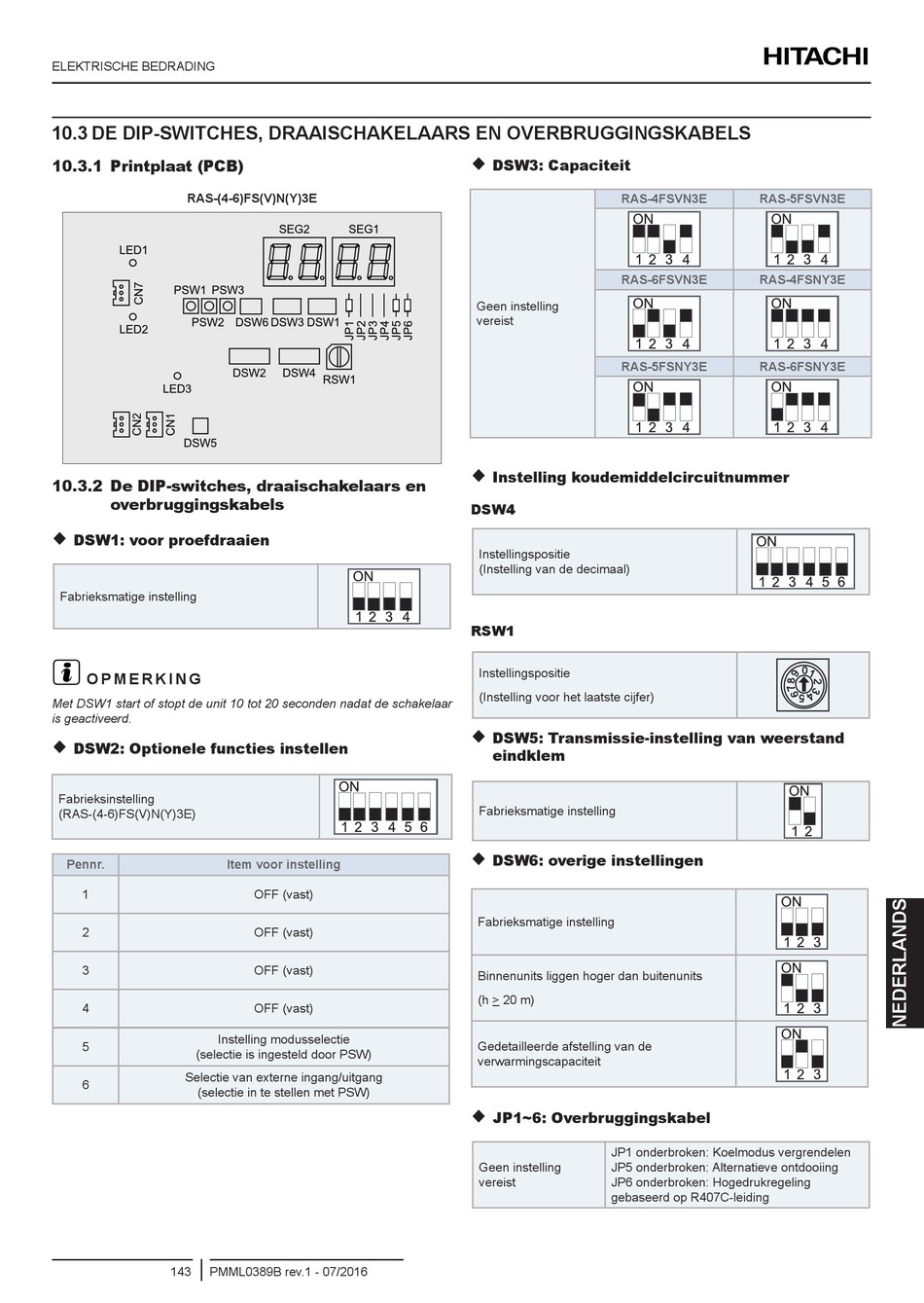

ELEKTRISCHE BEDRADING
10.3 DE DIP-SWITCHES, DRAAISCHAKELAARS EN OVERBRUGGINGSKABELS
10.3.1 Printplaat (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 De DIP-switches, draaischakelaars en
overbruggingskabels

DSW1: voor proefdraaien
Fabrieksmatige instelling
?
O P M E R K I N G
Met DSW1 start of stopt de unit 10 tot 20 seconden nadat de schakelaar
is geactiveerd.

DSW2: Optionele functies instellen
Fabrieksinstelling
(RAS-(4-6)FS(V)N(Y)3E)
Pennr.
1
2
3
4
Instelling modusselectie
5
(selectie is ingesteld door PSW)
Selectie van externe ingang/uitgang
6
(selectie in te stellen met PSW)
143 PMML0389B rev.1 - 07/2016
Item voor instelling
OFF (vast)
OFF (vast)
OFF (vast)
OFF (vast)

DSW3: Capaciteit
RAS-4FSVN3E
RAS-6FSVN3E
Geen instelling
vereist
RAS-5FSNY3E

Instelling koudemiddelcircuitnummer
DSW4
Instellingspositie
(Instelling van de decimaal)
RSW1
Instellingspositie
(Instelling voor het laatste cijfer)

DSW5: Transmissie-instelling van weerstand
eindklem
Fabrieksmatige instelling

DSW6: overige instellingen
Fabrieksmatige instelling
Binnenunits liggen hoger dan buitenunits
(h > 20 m)
Gedetailleerde afstelling van de
verwarmingscapaciteit

JP1~6: Overbruggingskabel
JP1 onderbroken: Koelmodus vergrendelen
Geen instelling JP5 onderbroken: Alternatieve ontdooiing
vereist JP6 onderbroken: Hogedrukregeling
gebaseerd op R407C-leiding
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
