ΗΛΕΚΤΡΙΚΉ ΚΑΛΩΔΊΩΣΗ

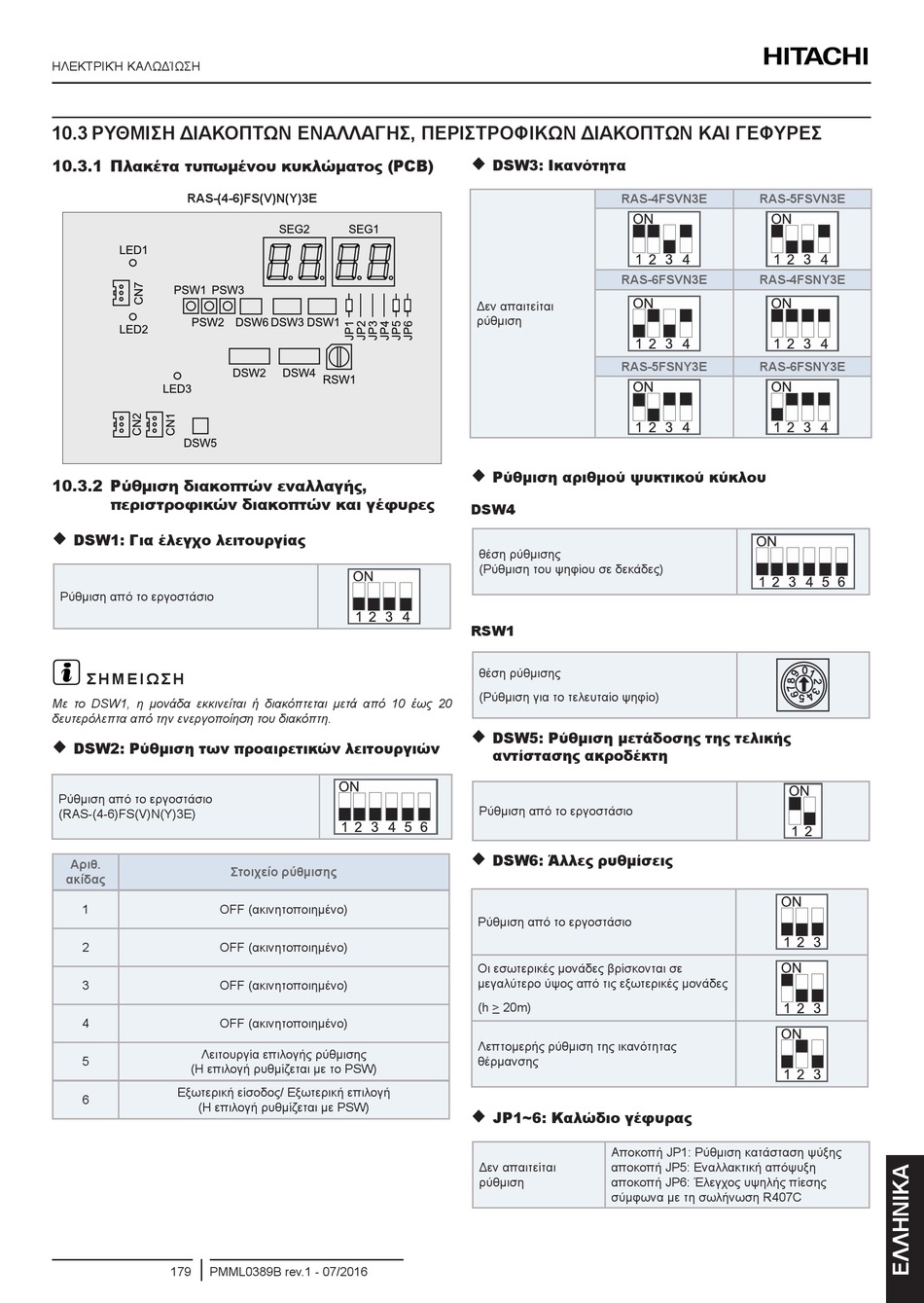

10.3 ΡΎΘΜΙΣΗ ΔΙΑΚΟΠΤΩΝ ΕΝΑΛΛΑΓΗΣ, ΠΕΡΙΣΤΡΟΦΙΚΩΝ ΔΙΑΚΟΠΤΩΝ ΚΑΙ ΓΕΦΎΡΕΣ
10.3.1 Πλακέτα τυπωμένου κυκλώματος (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Ρύθμιση διακοπτών εναλλαγής,
περιστροφικών διακοπτών και γέφυρες

DSW1: Για έλεγχο λειτουργίας
Ρύθμιση από το εργοστάσιο
?
Σ Η Μ Ε Ι Ω Σ Η
Με το DSW1, η μονάδα εκκινείται ή διακόπτεται μετά από 10 έως 20
δευτερόλεπτα από την ενεργοποίηση του διακόπτη.

DSW2: Ρύθμιση των προαιρετικών λειτουργιών
Ρύθμιση από το εργοστάσιο
(RAS-(4-6)FS(V)N(Y)3E)
Αριθ.
ακίδας
1 OFF (ακινητοποιημένο)
2 OFF (ακινητοποιημένο)
3 OFF (ακινητοποιημένο)
4 OFF (ακινητοποιημένο)
Λειτουργία επιλογής ρύθμισης
5
(Η επιλογή ρυθμίζεται με το PSW)
Εξωτερική είσοδος/ Εξωτερική επιλογή
6
(Η επιλογή ρυθμίζεται με PSW)
179 PMML0389B rev.1 - 07/2016
Στοιχείο ρύθμισης

DSW3: Ικανότητα
RAS-4FSVN3E
RAS-6FSVN3E
Δεν απαιτείται
ρύθμιση
RAS-5FSNY3E

Ρύθμιση αριθμού ψυκτικού κύκλου
DSW4
θέση ρύθμισης
(Ρύθμιση του ψηφίου σε δεκάδες)
RSW1
θέση ρύθμισης
(Ρύθμιση για το τελευταίο ψηφίο)

DSW5: Ρύθμιση μετάδοσης της τελικής
αντίστασης ακροδέκτη
Ρύθμιση από το εργοστάσιο

DSW6: Άλλες ρυθμίσεις
Ρύθμιση από το εργοστάσιο
Οι εσωτερικές μονάδες βρίσκονται σε
μεγαλύτερο ύψος από τις εξωτερικές μονάδες
(h > 20m)
Λεπτομερής ρύθμιση της ικανότητας
θέρμανσης

JP1~6: Καλώδιο γέφυρας
Αποκοπή JP1: Ρύθμιση κατάσταση ψύξης
Δεν απαιτείται αποκοπή JP5: Εναλλακτική απόψυξη
ρύθμιση αποκοπή JP6: Έλεγχος υψηλής πίεσης
σύμφωνα με τη σωλήνωση R407C
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
