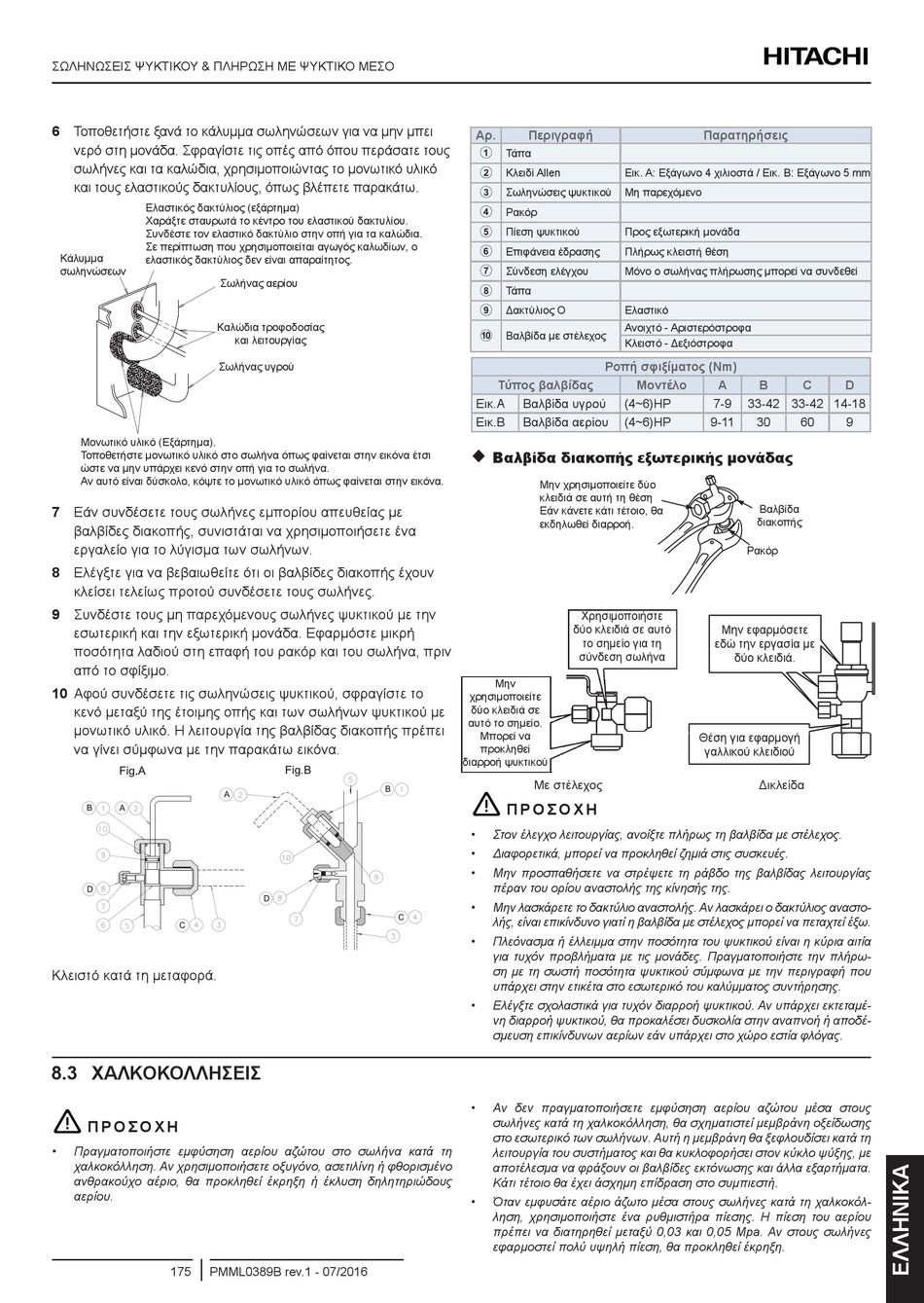

Hitachi RAS-4FSVN3E Bedienungsanleitung Seite 185

ΣΩΛΗΝΩΣΕΙΣ ΨΥΚΤΙΚΟΥ & ΠΛΗΡΩΣΗ ΜΕ ΨΥΚΤΙΚΟ ΜΕΣΟ
6 Τοποθετήστε ξανά το κάλυμμα σωληνώσεων για να μην μπει
νερό στη μονάδα. Σφραγίστε τις οπές από όπου περάσατε τους
σωλήνες και τα καλώδια, χρησιμοποιώντας το μονωτικό υλικό
και τους ελαστικούς δακτυλίους, όπως βλέπετε παρακάτω.
Ελαστικός δακτύλιος (εξάρτημα)
Χαράξτε σταυρωτά το κέντρο του ελαστικού δακτυλίου.
Συνδέστε τον ελαστικό δακτύλιο στην οπή για τα καλώδια.
Σε περίπτωση που χρησιμοποιείται αγωγός καλωδίων, ο
Κάλυμμα
ελαστικός δακτύλιος δεν είναι απαραίτητος.
σωληνώσεων
Σωλήνας αερίου
Καλώδια τροφοδοσίας
Σωλήνας υγρού
Μονωτικό υλικό (Εξάρτημα).
Τοποθετήστε μονωτικό υλικό στο σωλήνα όπως φαίνεται στην εικόνα έτσι
ώστε να μην υπάρχει κενό στην οπή για το σωλήνα.
Αν αυτό είναι δύσκολο, κόψτε το μονωτικό υλικό όπως φαίνεται στην εικόνα.
7 Εάν συνδέσετε τους σωλήνες εμπορίου απευθείας με
βαλβίδες διακοπής, συνιστάται να χρησιμοποιήσετε ένα
εργαλείο για το λύγισμα των σωλήνων.
8 Ελέγξτε για να βεβαιωθείτε ότι οι βαλβίδες διακοπής έχουν
κλείσει τελείως προτού συνδέσετε τους σωλήνες.
9 Συνδέστε τους μη παρεχόμενους σωλήνες ψυκτικού με την
εσωτερική και την εξωτερική μονάδα. Εφαρμόστε μικρή
ποσότητα λαδιού στη επαφή του ρακόρ και του σωλήνα, πριν
από το σφίξιμο.
10 Αφού συνδέσετε τις σωληνώσεις ψυκτικού, σφραγίστε το
κενό μεταξύ της έτοιμης οπής και των σωλήνων ψυκτικού με
μονωτικό υλικό. Η λειτουργία της βαλβίδας διακοπής πρέπει
να γίνει σύμφωνα με την παρακάτω εικόνα.
Κλειστό κατά τη μεταφορά.
8.3 ΧΑΛΚΟΚΟΛΛΗΣΕΙΣ
!
Π Ρ Ο Σ Ο Χ Η
• Πραγματοποιήστε εμφύσηση αερίου αζώτου στο σωλήνα κατά τη
χαλκοκόλληση. Αν χρησιμοποιήσετε οξυγόνο, ασετιλίνη ή φθορισμένο
ανθρακούχο αέριο, θα προκληθεί έκρηξη ή έκλυση δηλητηριώδους
αερίου.
175 PMML0389B rev.1 - 07/2016
και λειτουργίας
Αρ. Περιγραφή
 Τάπα
Κλειδί Allen Εικ. Α: Εξάγωνο 4 χιλιοστά / Εικ. B: Εξάγωνο 5 mm

Σωληνώσεις ψυκτικού Μη παρεχόμενο

Ρακόρ

Πίεση ψυκτικού Προς εξωτερική μονάδα

 Επιφάνεια έδρασης Πλήρως κλειστή θέση
Σύνδεση ελέγχου Μόνο ο σωλήνας πλήρωσης μπορεί να συνδεθεί

Τάπα

Δακτύλιος O Ελαστικό

Ανοιχτό - Αριστερόστροφα
Βαλβίδα με στέλεχος

Κλειστό - Δεξιόστροφα
Ροπή σφιξίματος (Nm)
Τύπος βαλβίδας Μοντέλο
Εικ.Α Βαλβίδα υγρού (4~6)HP
Εικ.Β Βαλβίδα αερίου (4~6)HP

Βαλβίδα διακοπής εξωτερικής μονάδας
Μην χρησιμοποιείτε δύο
κλειδιά σε αυτή τη θέση
Εάν κάνετε κάτι τέτοιο, θα
εκδηλωθεί διαρροή.
Χρησιμοποιήστε
δύο κλειδιά σε αυτό
το σημείο για τη
σύνδεση σωλήνα
Μην
χρησιμοποιείτε
δύο κλειδιά σε
αυτό το σημείο.
Μπορεί να
προκληθεί
διαρροή ψυκτικού
Με στέλεχος
!
Π Ρ Ο Σ Ο Χ Η
• Στον έλεγχο λειτουργίας, ανοίξτε πλήρως τη βαλβίδα με στέλεχος.
• Διαφορετικά, μπορεί να προκληθεί ζημιά στις συσκευές.
• Μην προσπαθήσετε να στρέψετε τη ράβδο της βαλβίδας λειτουργίας
πέραν του ορίου αναστολής της κίνησής της.
• Μην λασκάρετε το δακτύλιο αναστολής. Αν λασκάρει ο δακτύλιος αναστο-
λής, είναι επικίνδυνο γιατί η βαλβίδα με στέλεχος μπορεί να πεταχτεί έξω.
• Πλεόνασμα ή έλλειμμα στην ποσότητα του ψυκτικού είναι η κύρια αιτία
για τυχόν προβλήματα με τις μονάδες. Πραγματοποιήστε την πλήρω-
ση με τη σωστή ποσότητα ψυκτικού σύμφωνα με την περιγραφή που
υπάρχει στην ετικέτα στο εσωτερικό του καλύμματος συντήρησης.
• Ελέγξτε σχολαστικά για τυχόν διαρροή ψυκτικού. Αν υπάρχει εκτεταμέ-
νη διαρροή ψυκτικού, θα προκαλέσει δυσκολία στην αναπνοή ή αποδέ-
σμευση επικίνδυνων αερίων εάν υπάρχει στο χώρο εστία φλόγας.
• Αν δεν πραγματοποιήσετε εμφύσηση αερίου αζώτου μέσα στους
σωλήνες κατά τη χαλκοκόλληση, θα σχηματιστεί μεμβράνη οξείδωσης
στο εσωτερικό των σωλήνων. Αυτή η μεμβράνη θα ξεφλουδίσει κατά τη
λειτουργία του συστήματος και θα κυκλοφορήσει στον κύκλο ψύξης, με
αποτέλεσμα να φράξουν οι βαλβίδες εκτόνωσης και άλλα εξαρτήματα.
Κάτι τέτοιο θα έχει άσχημη επίδραση στο συμπιεστή.
• Όταν εμφυσάτε αέριο άζωτο μέσα στους σωλήνες κατά τη χαλκοκόλ-
ληση, χρησιμοποιήστε ένα ρυθμιστήρα πίεσης. Η πίεση του αερίου
πρέπει να διατηρηθεί μεταξύ 0,03 και 0,05 Mpa. Αν στους σωλήνες
εφαρμοστεί πολύ υψηλή πίεση, θα προκληθεί έκρηξη.
Παρατηρήσεις
A B C D
7-9 33-42 33-42 14-18
9-11 30 60 9
Βαλβίδα
διακοπής
Ρακόρ
Μην εφαρμόσετε
εδώ την εργασία με
δύο κλειδιά.
Θέση για εφαρμογή
γαλλικού κλειδιού
Δικλείδα
