LINEA E CARICA DI REFRIGERANTE

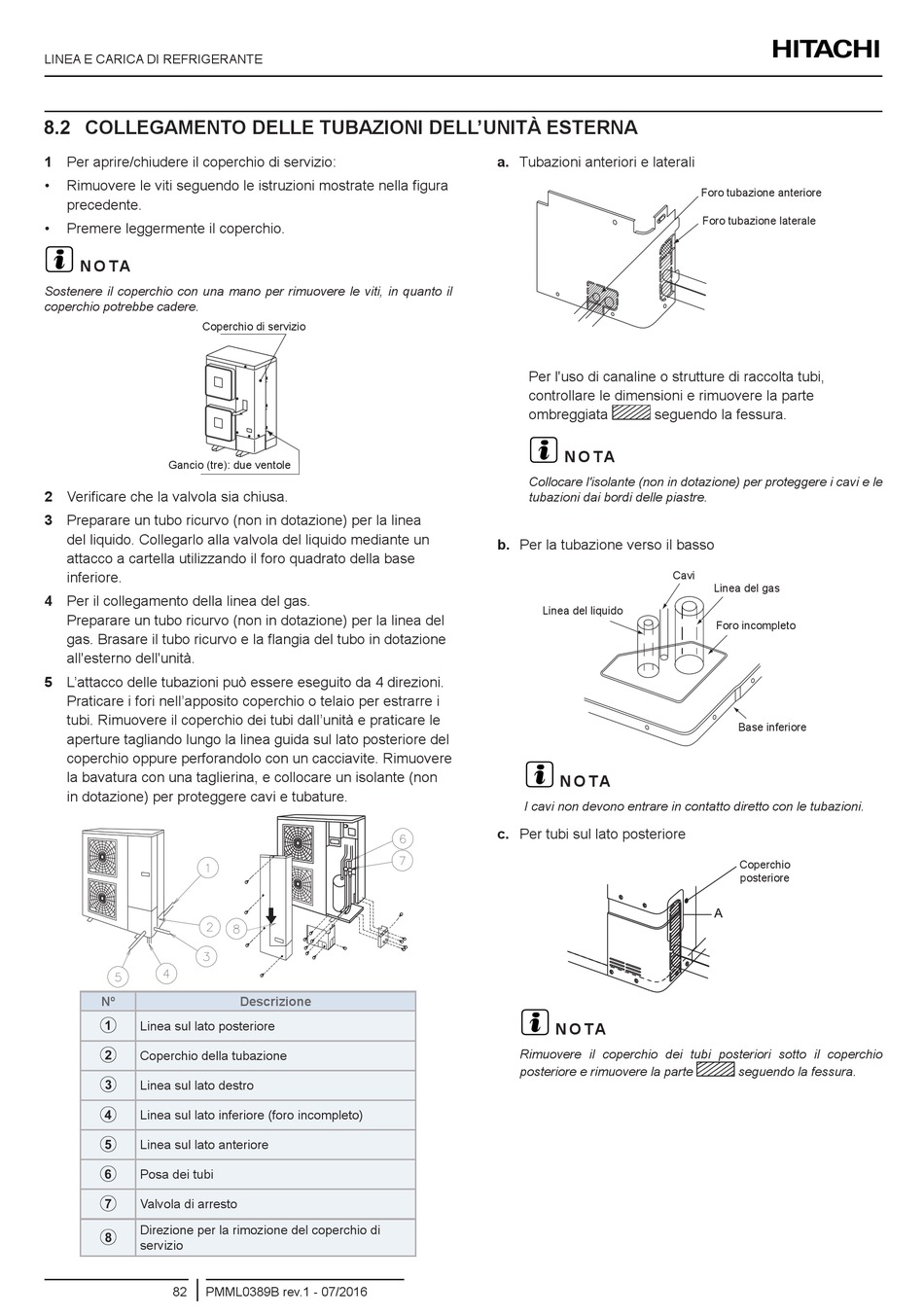

8.2 COLLEGAMENTO DELLE TUBAZIONI DELL'UNITÀ ESTERNA
1 Per aprire/chiudere il coperchio di servizio:
• Rimuovere le viti seguendo le istruzioni mostrate nella figura
precedente.
• Premere leggermente il coperchio.
?
N O TA
Sostenere il coperchio con una mano per rimuovere le viti, in quanto il
coperchio potrebbe cadere.
Coperchio di servizio
Gancio (tre): due ventole
2 Verificare che la valvola sia chiusa.
3 Preparare un tubo ricurvo (non in dotazione) per la linea
del liquido. Collegarlo alla valvola del liquido mediante un
attacco a cartella utilizzando il foro quadrato della base
inferiore.
4 Per il collegamento della linea del gas.
Preparare un tubo ricurvo (non in dotazione) per la linea del
gas. Brasare il tubo ricurvo e la flangia del tubo in dotazione
all'esterno dell'unità.
5 L'attacco delle tubazioni può essere eseguito da 4 direzioni.
Praticare i fori nell'apposito coperchio o telaio per estrarre i
tubi. Rimuovere il coperchio dei tubi dall'unità e praticare le
aperture tagliando lungo la linea guida sul lato posteriore del
coperchio oppure perforandolo con un cacciavite. Rimuovere
la bavatura con una taglierina, e collocare un isolante (non
in dotazione) per proteggere cavi e tubature.
Nº
 Linea sul lato posteriore
 Coperchio della tubazione

Linea sul lato destro
 Linea sul lato inferiore (foro incompleto)

Linea sul lato anteriore
 Posa dei tubi
 Valvola di arresto
Direzione per la rimozione del coperchio di

servizio
82 PMML0389B rev.1 - 07/2016
Descrizione
a. Tubazioni anteriori e laterali
Per l'uso di canaline o strutture di raccolta tubi,
controllare le dimensioni e rimuovere la parte
ombreggiata seguendo la fessura.
?
N O TA
Collocare l'isolante (non in dotazione) per proteggere i cavi e le
tubazioni dai bordi delle piastre.
b. Per la tubazione verso il basso
Linea del liquido
?
N O TA
I cavi non devono entrare in contatto diretto con le tubazioni.
c. Per tubi sul lato posteriore
?
N O TA
Rimuovere il coperchio dei tubi posteriori sotto il coperchio
posteriore e rimuovere la parte
Foro tubazione anteriore
Foro tubazione laterale
Cavi
Linea del gas
Foro incompleto
Base inferiore
Coperchio
posteriore
seguendo la fessura.
