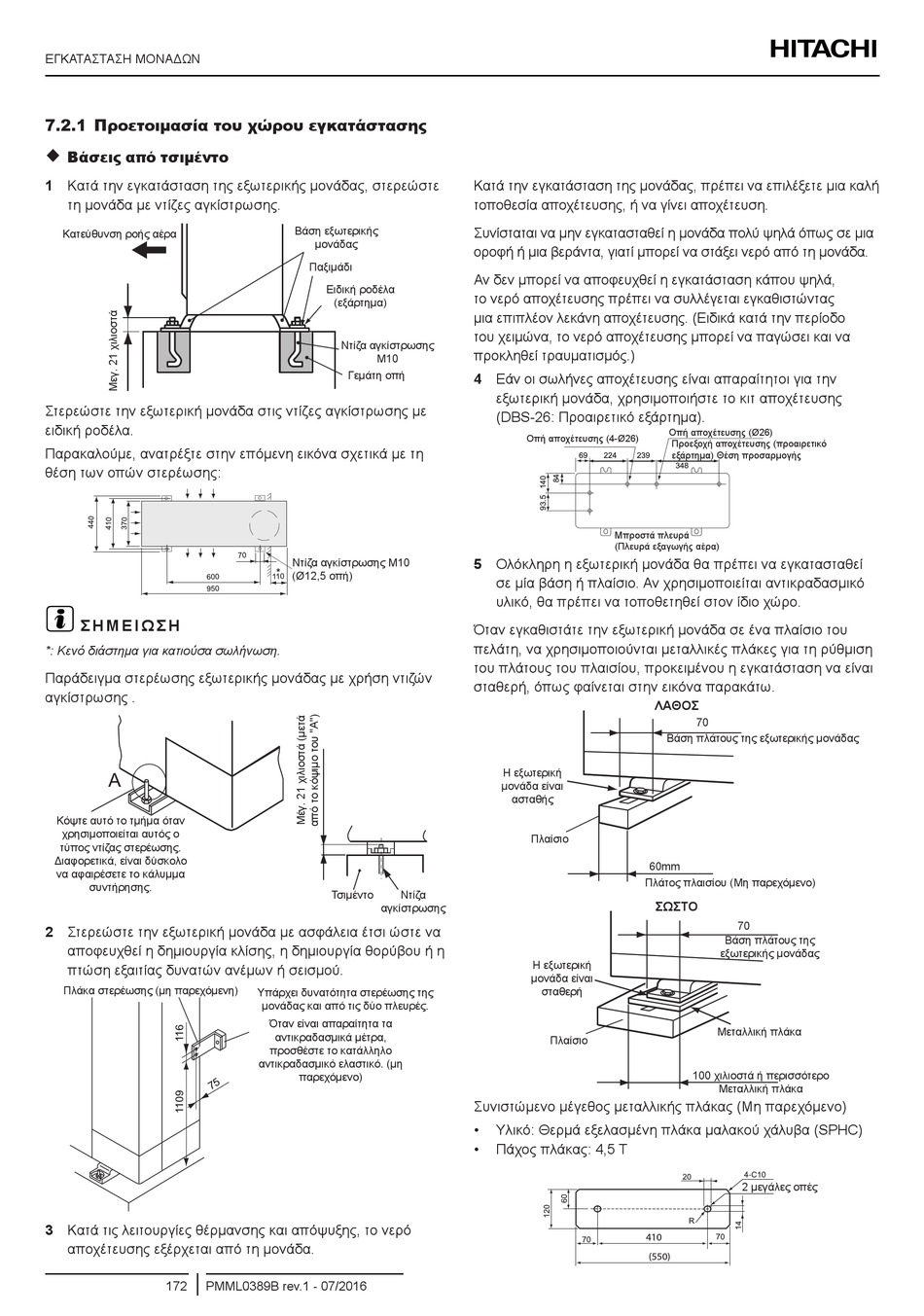

ΕΓΚΑΤΑΣΤΑΣΗ ΜΟΝΑΔΩΝ
7.2.1 Προετοιμασία του χώρου εγκατάστασης

Βάσεις από τσιμέντο
1 Κατά την εγκατάσταση της εξωτερικής μονάδας, στερεώστε
τη μονάδα με ντίζες αγκίστρωσης.
Κατεύθυνση ροής αέρα
Στερεώστε την εξωτερική μονάδα στις ντίζες αγκίστρωσης με
ειδική ροδέλα.
Παρακαλούμε, ανατρέξτε στην επόμενη εικόνα σχετικά με τη
θέση των οπών στερέωσης:
?
Σ Η Μ Ε Ι Ω Σ Η
*: Κενό διάστημα για κατιούσα σωλήνωση.
Παράδειγμα στερέωσης εξωτερικής μονάδας με χρήση ντιζών
αγκίστρωσης .
A
Κόψτε αυτό το τμήμα όταν
χρησιμοποιείται αυτός ο
τύπος ντίζας στερέωσης.
Διαφορετικά, είναι δύσκολο
να αφαιρέσετε το κάλυμμα
συντήρησης.
2 Στερεώστε την εξωτερική μονάδα με ασφάλεια έτσι ώστε να
αποφευχθεί η δημιουργία κλίσης, η δημιουργία θορύβου ή η
πτώση εξαιτίας δυνατών ανέμων ή σεισμού.
Πλάκα στερέωσης (μη παρεχόμενη)
3 Κατά τις λειτουργίες θέρμανσης και απόψυξης, το νερό
αποχέτευσης εξέρχεται από τη μονάδα.
172 PMML0389B rev.1 - 07/2016
Βάση εξωτερικής
μονάδας
Παξιμάδι
Ειδική ροδέλα
(εξάρτημα)
Ντίζα αγκίστρωσης
M10
Γεμάτη οπή
Ντίζα αγκίστρωσης M10
(Ø12,5 οπή)
Τσιμέντο Ντίζα
αγκίστρωσης
Υπάρχει δυνατότητα στερέωσης της
μονάδας και από τις δύο πλευρές.
Όταν είναι απαραίτητα τα
αντικραδασμικά μέτρα,
προσθέστε το κατάλληλο
αντικραδασμικό ελαστικό. (μη
παρεχόμενο)
Κατά την εγκατάσταση της μονάδας, πρέπει να επιλέξετε μια καλή
τοποθεσία αποχέτευσης, ή να γίνει αποχέτευση.
Συνίσταται να μην εγκατασταθεί η μονάδα πολύ ψηλά όπως σε μια
οροφή ή μια βεράντα, γιατί μπορεί να στάξει νερό από τη μονάδα.
Αν δεν μπορεί να αποφευχθεί η εγκατάσταση κάπου ψηλά,
το νερό αποχέτευσης πρέπει να συλλέγεται εγκαθιστώντας
μια επιπλέον λεκάνη αποχέτευσης. (Ειδικά κατά την περίοδο
του χειμώνα, το νερό αποχέτευσης μπορεί να παγώσει και να
προκληθεί τραυματισμός.)
4 Εάν οι σωλήνες αποχέτευσης είναι απαραίτητοι για την
εξωτερική μονάδα, χρησιμοποιήστε το κιτ αποχέτευσης
(DBS-26: Προαιρετικό εξάρτημα).
Οπή αποχέτευσης (4-Ø26)
69 224 239
Μπροστά πλευρά
(Πλευρά εξαγωγής αέρα)
5 Ολόκληρη η εξωτερική μονάδα θα πρέπει να εγκατασταθεί
σε μία βάση ή πλαίσιο. Αν χρησιμοποιείται αντικραδασμικό
υλικό, θα πρέπει να τοποθετηθεί στον ίδιο χώρο.
Όταν εγκαθιστάτε την εξωτερική μονάδα σε ένα πλαίσιο του
πελάτη, να χρησιμοποιούνται μεταλλικές πλάκες για τη ρύθμιση
του πλάτους του πλαισίου, προκειμένου η εγκατάσταση να είναι
σταθερή, όπως φαίνεται στην εικόνα παρακάτω.
Η εξωτερική
μονάδα είναι
ασταθής
Πλαίσιο
Πλάτος πλαισίου (Μη παρεχόμενο)
Η εξωτερική
μονάδα είναι
σταθερή
Πλαίσιο
Συνιστώμενο μέγεθος μεταλλικής πλάκας (Μη παρεχόμενο)
• Υλικό: Θερμά εξελασμένη πλάκα μαλακού χάλυβα (SPHC)
• Πάχος πλάκας: 4,5 T
410
Οπή αποχέτευσης (Ø26)
Προεξοχή αποχέτευσης (προαιρετικό
εξάρτημα) Θέση προσαρμογής
348
ΛΑΘΟΣ
70
Βάση πλάτους της εξωτερικής μονάδας
60mm
ΣΩΣΤΟ
70
Βάση πλάτους της
εξωτερικής μονάδας
Μεταλλική πλάκα
100 χιλιοστά ή περισσότερο
Μεταλλική πλάκα
2 μεγάλες οπές
(550)
