CABLEADO ELÉCTRICO

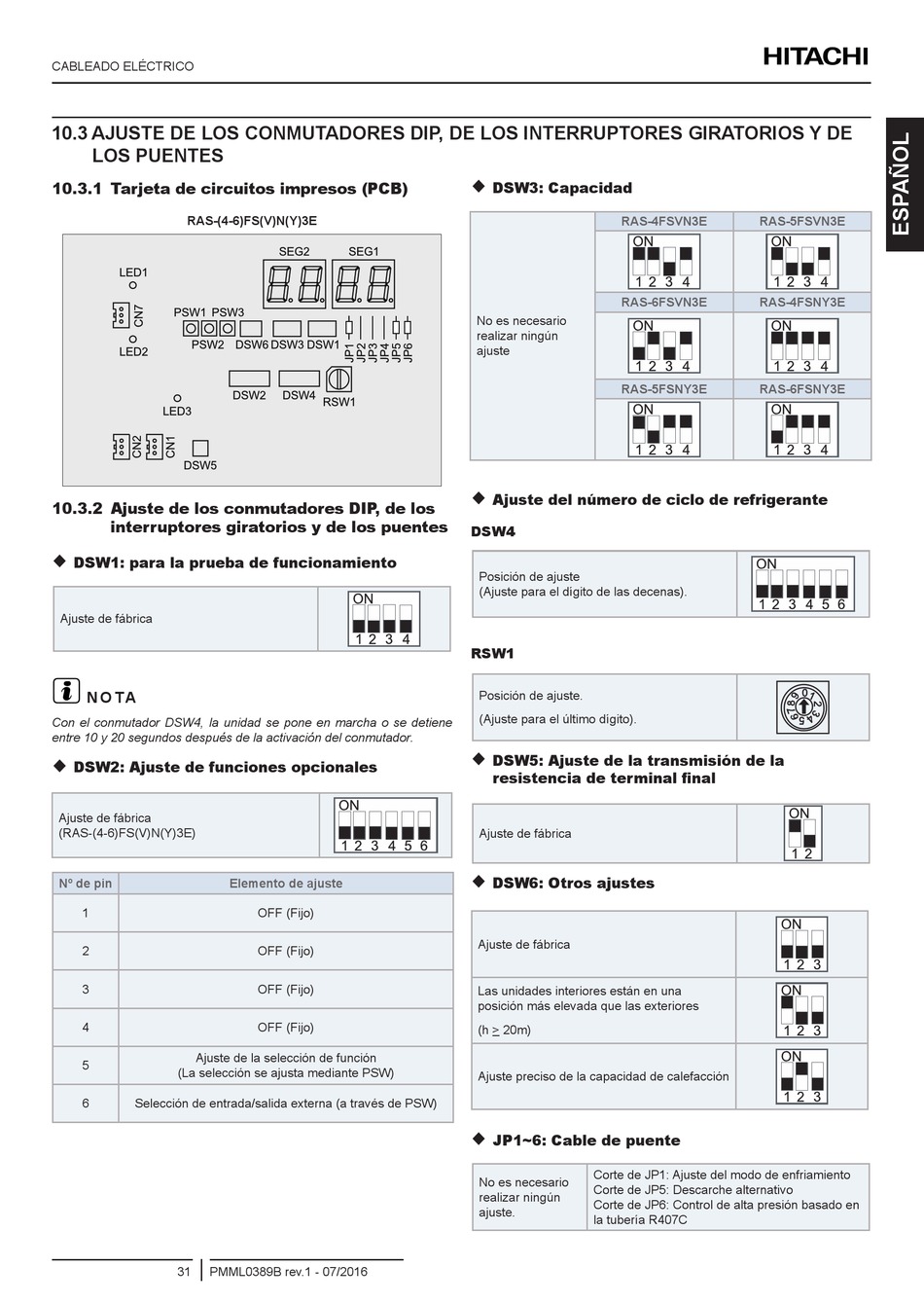

10.3 AJUSTE DE LOS CONMUTADORES DIP, DE LOS INTERRUPTORES GIRATORIOS Y DE
LOS PUENTES
10.3.1 Tarjeta de circuitos impresos (PCB)
RAS-(4-6)FS(V)N(Y)3E
10.3.2 Ajuste de los conmutadores DIP, de los
interruptores giratorios y de los puentes

DSW1: para la prueba de funcionamiento
Ajuste de fábrica
?
N O TA
Con el conmutador DSW4, la unidad se pone en marcha o se detiene
entre 10 y 20 segundos después de la activación del conmutador.

DSW2: Ajuste de funciones opcionales
Ajuste de fábrica
(RAS-(4-6)FS(V)N(Y)3E)
Nº de pin
1
2
3
4
Ajuste de la selección de función
5
(La selección se ajusta mediante PSW)
6 Selección de entrada/salida externa (a través de PSW)
31 PMML0389B rev.1 - 07/2016
Elemento de ajuste
OFF (Fijo)
OFF (Fijo)
OFF (Fijo)
OFF (Fijo)

DSW3: Capacidad
RAS-4FSVN3E
RAS-6FSVN3E
No es necesario
realizar ningún
ajuste
RAS-5FSNY3E

Ajuste del número de ciclo de refrigerante
DSW4
Posición de ajuste
(Ajuste para el dígito de las decenas).
RSW1
Posición de ajuste.
(Ajuste para el último dígito).

DSW5: Ajuste de la transmisión de la
resistencia de terminal final
Ajuste de fábrica

DSW6: Otros ajustes
Ajuste de fábrica
Las unidades interiores están en una
posición más elevada que las exteriores
(h > 20m)
Ajuste preciso de la capacidad de calefacción

JP1~6: Cable de puente
Corte de JP1: Ajuste del modo de enfriamiento
No es necesario
Corte de JP5: Descarche alternativo
realizar ningún
Corte de JP6: Control de alta presión basado en
ajuste.
la tubería R407C
RAS-5FSVN3E
RAS-4FSNY3E
RAS-6FSNY3E
