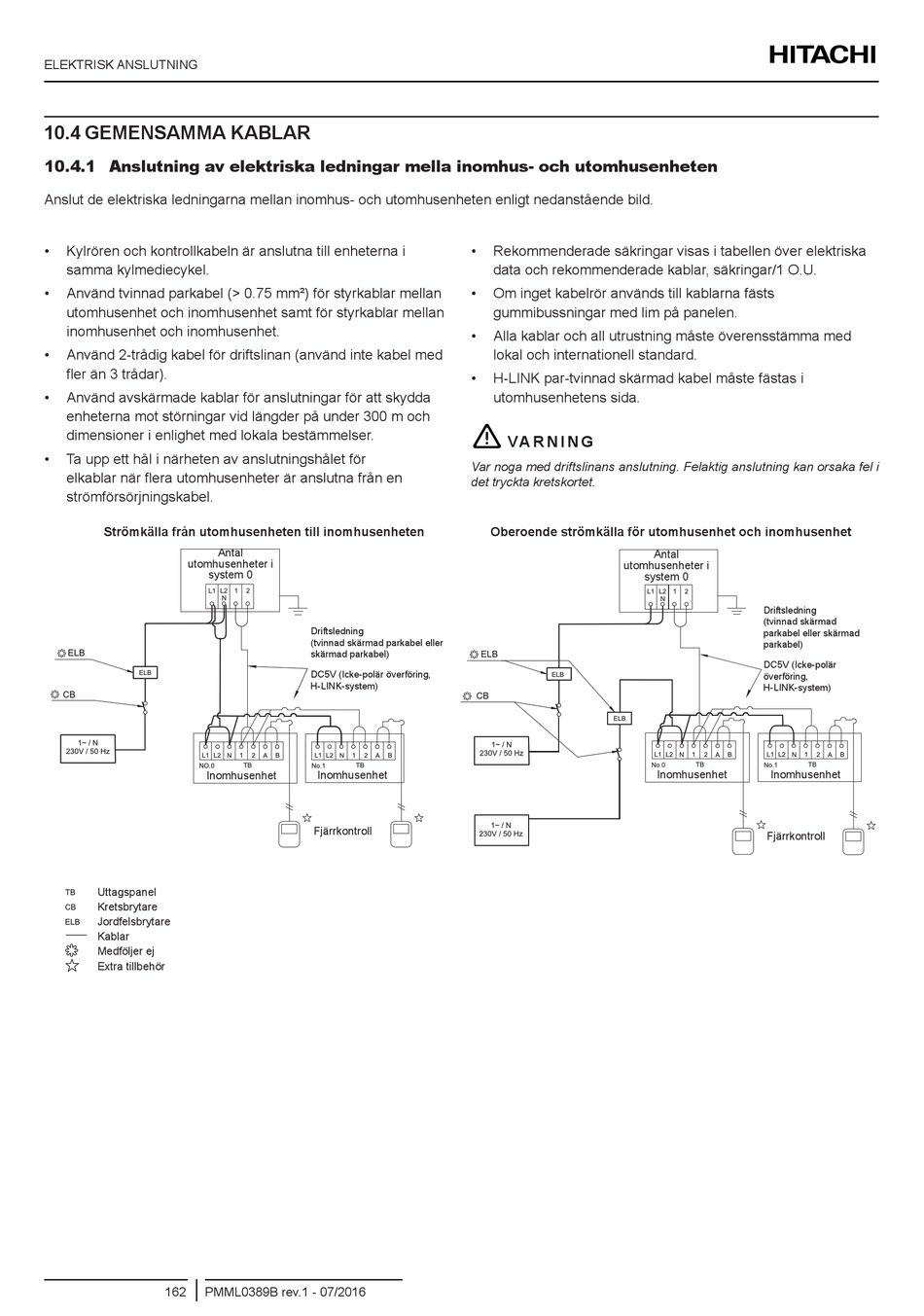

ELEKTRISK ANSLUTNING
10.4 GEMENSAMMA KABLAR
10.4.1 Anslutning av elektriska ledningar mella inomhus- och utomhusenheten
Anslut de elektriska ledningarna mellan inomhus- och utomhusenheten enligt nedanstående bild.
• Kylrören och kontrollkabeln är anslutna till enheterna i
samma kylmediecykel.
• Använd tvinnad parkabel (> 0.75 mm²) för styrkablar mellan
utomhusenhet och inomhusenhet samt för styrkablar mellan
inomhusenhet och inomhusenhet.
• Använd 2-trådig kabel för driftslinan (använd inte kabel med
fler än 3 trådar).
• Använd avskärmade kablar för anslutningar för att skydda
enheterna mot störningar vid längder på under 300 m och
dimensioner i enlighet med lokala bestämmelser.
• Ta upp ett hål i närheten av anslutningshålet för
elkablar när flera utomhusenheter är anslutna från en
strömförsörjningskabel.
Strömkälla från utomhusenheten till inomhusenheten
Antal
utomhusenheter i
system 0
Inomhusenhet
Uttagspanel
Kretsbrytare
Jordfelsbrytare
Kablar
Medföljer ej
Extra tillbehör
162 PMML0389B rev.1 - 07/2016
•
•
•
•
!
Var noga med driftslinans anslutning. Felaktig anslutning kan orsaka fel i
det tryckta kretskortet.
Driftsledning
(tvinnad skärmad parkabel eller
skärmad parkabel)
DC5V (Icke-polär överföring,
H-LINK-system)
Inomhusenhet
Fjärrkontroll
Rekommenderade säkringar visas i tabellen över elektriska
data och rekommenderade kablar, säkringar/1 O.U.
Om inget kabelrör används till kablarna fästs
gummibussningar med lim på panelen.
Alla kablar och all utrustning måste överensstämma med
lokal och internationell standard.
H-LINK par-tvinnad skärmad kabel måste fästas i
utomhusenhetens sida.
VA R N I N G
Oberoende strömkälla för utomhusenhet och inomhusenhet
Antal
utomhusenheter i
system 0
Inomhusenhet
Driftsledning
(tvinnad skärmad
parkabel eller skärmad
parkabel)
DC5V (Icke-polär
överföring,
H-LINK-system)
Inomhusenhet
Fjärrkontroll
