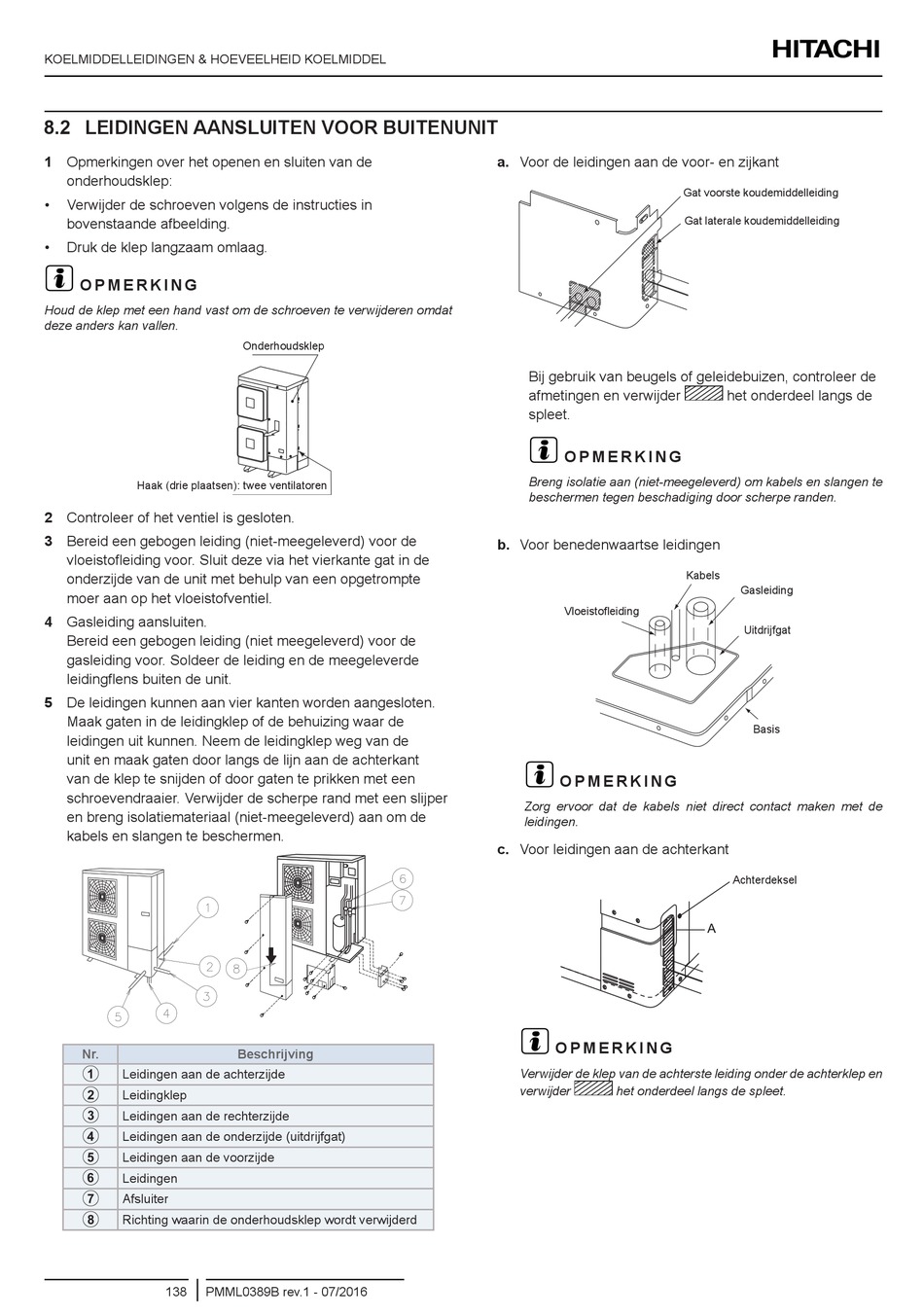

KOELMIDDELLEIDINGEN & HOEVEELHEID KOELMIDDEL
8.2 LEIDINGEN AANSLUITEN VOOR BUITENUNIT
1 Opmerkingen over het openen en sluiten van de
onderhoudsklep:
• Verwijder de schroeven volgens de instructies in
bovenstaande afbeelding.
• Druk de klep langzaam omlaag.
?
O P M E R K I N G
Houd de klep met een hand vast om de schroeven te verwijderen omdat
deze anders kan vallen.
Haak (drie plaatsen): twee ventilatoren
2 Controleer of het ventiel is gesloten.
3 Bereid een gebogen leiding (niet-meegeleverd) voor de
vloeistofleiding voor. Sluit deze via het vierkante gat in de
onderzijde van de unit met behulp van een opgetrompte
moer aan op het vloeistofventiel.
4 Gasleiding aansluiten.
Bereid een gebogen leiding (niet meegeleverd) voor de
gasleiding voor. Soldeer de leiding en de meegeleverde
leidingflens buiten de unit.
5 De leidingen kunnen aan vier kanten worden aangesloten.
Maak gaten in de leidingklep of de behuizing waar de
leidingen uit kunnen. Neem de leidingklep weg van de
unit en maak gaten door langs de lijn aan de achterkant
van de klep te snijden of door gaten te prikken met een
schroevendraaier. Verwijder de scherpe rand met een slijper
en breng isolatiemateriaal (niet-meegeleverd) aan om de
kabels en slangen te beschermen.
Nr.

Leidingen aan de achterzijde

Leidingklep
 Leidingen aan de rechterzijde
 Leidingen aan de onderzijde (uitdrijfgat)

Leidingen aan de voorzijde
 Leidingen
 Afsluiter
 Richting waarin de onderhoudsklep wordt verwijderd
138 PMML0389B rev.1 - 07/2016
Onderhoudsklep
Beschrijving
a. Voor de leidingen aan de voor- en zijkant
Bij gebruik van beugels of geleidebuizen, controleer de
afmetingen en verwijder
spleet.
?
O P M E R K I N G
Breng isolatie aan (niet-meegeleverd) om kabels en slangen te
beschermen tegen beschadiging door scherpe randen.
b. Voor benedenwaartse leidingen
Vloeistofleiding
?
O P M E R K I N G
Zorg ervoor dat de kabels niet direct contact maken met de
leidingen.
c. Voor leidingen aan de achterkant
?
O P M E R K I N G
Verwijder de klep van de achterste leiding onder de achterklep en
verwijder het onderdeel langs de spleet.
Gat voorste koudemiddelleiding
Gat laterale koudemiddelleiding
het onderdeel langs de
Kabels
Gasleiding
Uitdrijfgat
Basis
Achterdeksel
