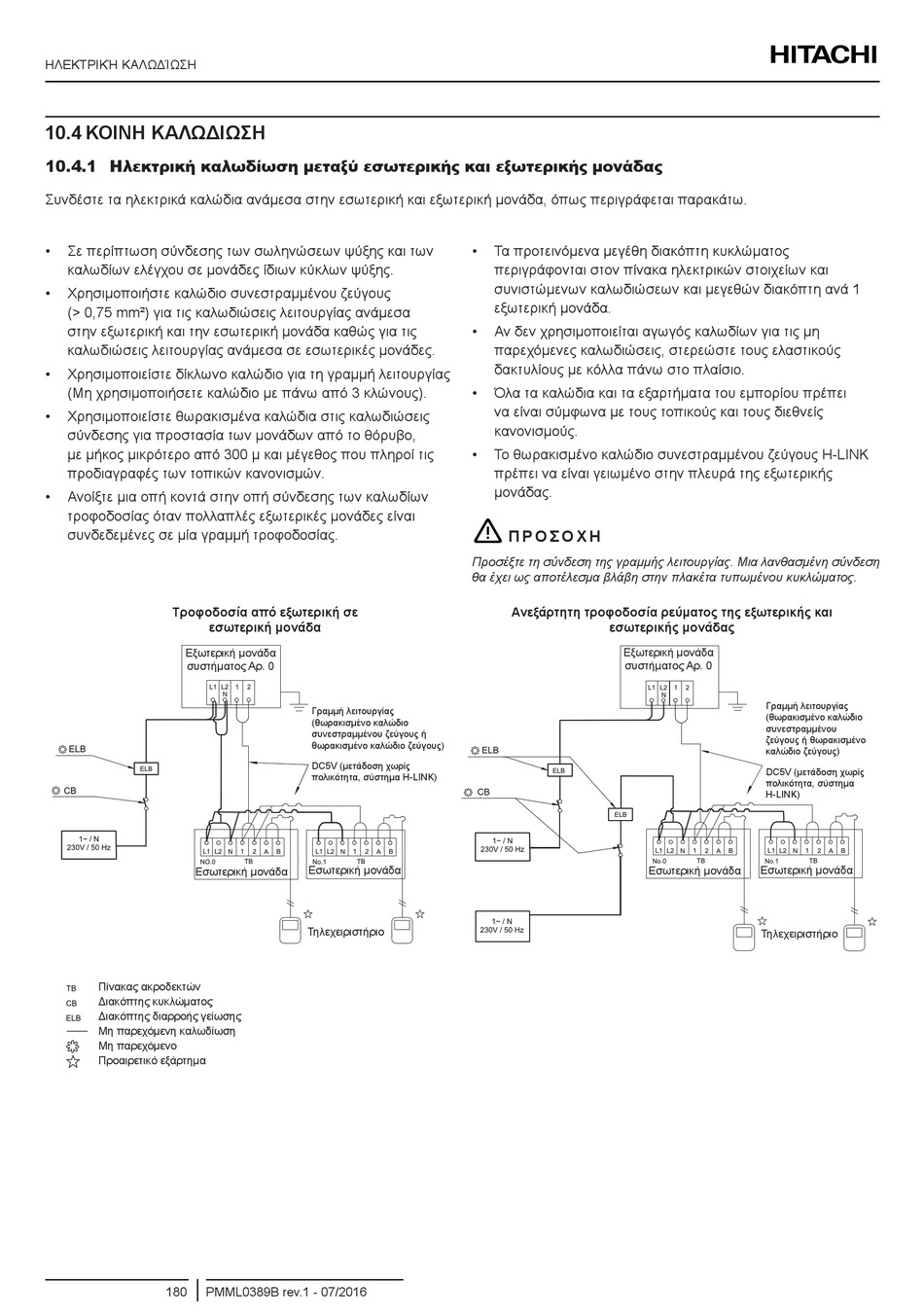

ΗΛΕΚΤΡΙΚΉ ΚΑΛΩΔΊΩΣΗ
10.4 ΚΟΙΝΗ ΚΑΛΩΔΙΩΣΗ
10.4.1 Ηλεκτρική καλωδίωση μεταξύ εσωτερικής και εξωτερικής μονάδας
Συνδέστε τα ηλεκτρικά καλώδια ανάμεσα στην εσωτερική και εξωτερική μονάδα, όπως περιγράφεται παρακάτω.
•
Σε περίπτωση σύνδεσης των σωληνώσεων ψύξης και των
καλωδίων ελέγχου σε μονάδες ίδιων κύκλων ψύξης.
•
Χρησιμοποιήστε καλώδιο συνεστραμμένου ζεύγους
(> 0,75 mm²) για τις καλωδιώσεις λειτουργίας ανάμεσα
στην εξωτερική και την εσωτερική μονάδα καθώς για τις
καλωδιώσεις λειτουργίας ανάμεσα σε εσωτερικές μονάδες.
•
Χρησιμοποιείστε δίκλωνο καλώδιο για τη γραμμή λειτουργίας
(Μη χρησιμοποιήσετε καλώδιο με πάνω από 3 κλώνους).
•
Χρησιμοποιείστε θωρακισμένα καλώδια στις καλωδιώσεις
σύνδεσης για προστασία των μονάδων από το θόρυβο,
με μήκος μικρότερο από 300 μ και μέγεθος που πληροί τις
προδιαγραφές των τοπικών κανονισμών.
•
Ανοίξτε μια οπή κοντά στην οπή σύνδεσης των καλωδίων
τροφοδοσίας όταν πολλαπλές εξωτερικές μονάδες είναι
συνδεδεμένες σε μία γραμμή τροφοδοσίας.
Τροφοδοσία από εξωτερική σε
εσωτερική μονάδα
Εξωτερική μονάδα
συστήματος Αρ. 0
Εσωτερική μονάδα
Πίνακας ακροδεκτών
Διακόπτης κυκλώματος
Διακόπτης διαρροής γείωσης
Μη παρεχόμενη καλωδίωση
Μη παρεχόμενο
Προαιρετικό εξάρτημα
180
PMML0389B rev.1 - 07/2016
•
•
•
•
!
Προσέξτε τη σύνδεση της γραμμής λειτουργίας. Μια λανθασμένη σύνδεση
θα έχει ως αποτέλεσμα βλάβη στην πλακέτα τυπωμένου κυκλώματος.
Γραμμή λειτουργίας
(θωρακισμένο καλώδιο
συνεστραμμένου ζεύγους ή
θωρακισμένο καλώδιο ζεύγους)
DC5V (μετάδοση χωρίς
πολικότητα, σύστημα H-LINK)
Εσωτερική μονάδα
Τηλεχειριστήριο
Τα προτεινόμενα μεγέθη διακόπτη κυκλώματος
περιγράφονται στον πίνακα ηλεκτρικών στοιχείων και
συνιστώμενων καλωδιώσεων και μεγεθών διακόπτη ανά 1
εξωτερική μονάδα.
Αν δεν χρησιμοποιείται αγωγός καλωδίων για τις μη
παρεχόμενες καλωδιώσεις, στερεώστε τους ελαστικούς
δακτυλίους με κόλλα πάνω στο πλαίσιο.
Όλα τα καλώδια και τα εξαρτήματα του εμπορίου πρέπει
να είναι σύμφωνα με τους τοπικούς και τους διεθνείς
κανονισμούς.
Το θωρακισμένο καλώδιο συνεστραμμένου ζεύγους H-LINK
πρέπει να είναι γειωμένο στην πλευρά της εξωτερικής
μονάδας.
Π Ρ Ο Σ Ο Χ Η
Ανεξάρτητη τροφοδοσία ρεύματος της εξωτερικής και
εσωτερικής μονάδας
Εξωτερική μονάδα
συστήματος Αρ. 0
Εσωτερική μονάδα
Γραμμή λειτουργίας
(θωρακισμένο καλώδιο
συνεστραμμένου
ζεύγους ή θωρακισμένο
καλώδιο ζεύγους)
DC5V (μετάδοση χωρίς
πολικότητα, σύστημα
H-LINK)
Εσωτερική μονάδα
Τηλεχειριστήριο
