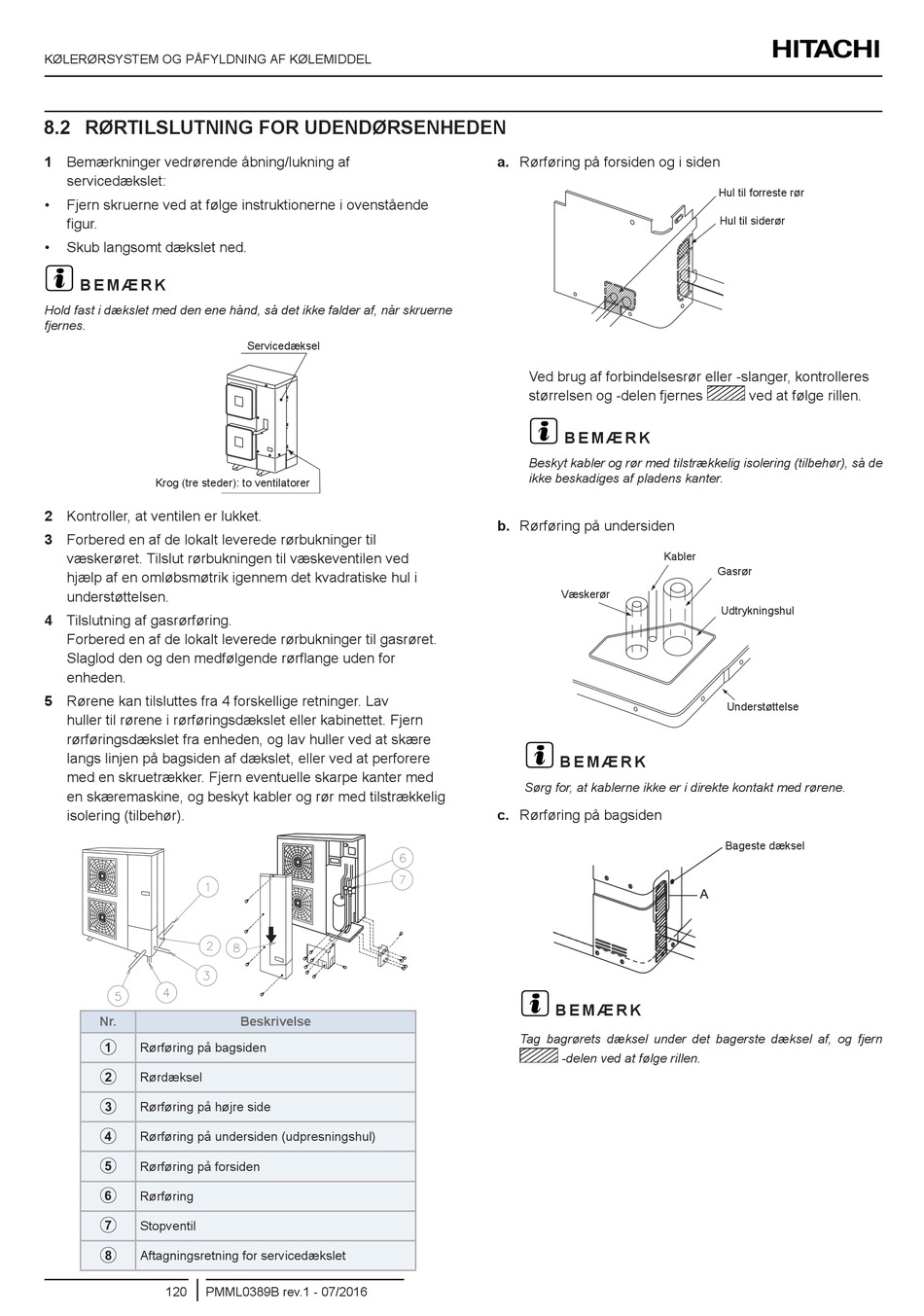

KØLERØRSYSTEM OG PÅFYLDNING AF KØLEMIDDEL
8.2 RØRTILSLUTNING FOR UDENDØRSENHEDEN
1 Bemærkninger vedrørende åbning/lukning af
servicedækslet:
• Fjern skruerne ved at følge instruktionerne i ovenstående
figur.
• Skub langsomt dækslet ned.
?
B E M Æ R K
Hold fast i dækslet med den ene hånd, så det ikke falder af, når skruerne
fjernes.
Krog (tre steder): to ventilatorer
2 Kontroller, at ventilen er lukket.
3 Forbered en af de lokalt leverede rørbukninger til
væskerøret. Tilslut rørbukningen til væskeventilen ved
hjælp af en omløbsmøtrik igennem det kvadratiske hul i
understøttelsen.
4 Tilslutning af gasrørføring.
Forbered en af de lokalt leverede rørbukninger til gasrøret.
Slaglod den og den medfølgende rørflange uden for
enheden.
5 Rørene kan tilsluttes fra 4 forskellige retninger. Lav
huller til rørene i rørføringsdækslet eller kabinettet. Fjern
rørføringsdækslet fra enheden, og lav huller ved at skære
langs linjen på bagsiden af dækslet, eller ved at perforere
med en skruetrækker. Fjern eventuelle skarpe kanter med
en skæremaskine, og beskyt kabler og rør med tilstrækkelig
isolering (tilbehør).
Nr.
 Rørføring på bagsiden
 Rørdæksel
 Rørføring på højre side
 Rørføring på undersiden (udpresningshul)

Rørføring på forsiden
 Rørføring

Stopventil
 Aftagningsretning for servicedækslet
120 PMML0389B rev.1 - 07/2016
Servicedæksel
Beskrivelse
a. Rørføring på forsiden og i siden
Ved brug af forbindelsesrør eller -slanger, kontrolleres
størrelsen og -delen fjernes
?
B E M Æ R K
Beskyt kabler og rør med tilstrækkelig isolering (tilbehør), så de
ikke beskadiges af pladens kanter.
b. Rørføring på undersiden
Kabler
Væskerør
?
B E M Æ R K
Sørg for, at kablerne ikke er i direkte kontakt med rørene.
c. Rørføring på bagsiden
?
B E M Æ R K
Tag bagrørets dæksel under det bagerste dæksel af, og fjern
-delen ved at følge rillen.
Hul til forreste rør
Hul til siderør
ved at følge rillen.
Gasrør
Udtrykningshul
Understøttelse
Bageste dæksel
