ECOLAB Versatronic Kurz- Betriebsanleitung Seite 22

asymmetrischer Anschluss (Standard)
bei Verwendung eines einfach geschirmten Anschlusskabels
Steckplatz Option/ Anschlussvariante
IN 7 pH/ORP (Redox) - asymmetrischer Anschluss (Standard)
IN 8 Zur Temperaturkompensation kann ein separater Temperatursensor an einen
IN 9 Temperatureingang oder einen Universaleingang angeschlossen werden.
IN 10 1 = Glas-/Metallelektrode (Seele) (A)
2 = nicht belegt
4 = Brücke zwischen 4 auf 5
5 = Brücke zwischen 4 auf 5
6 = Referenzelektrode (innerer Schirm) (B)
symmetrischer Anschluss
(bei Verwendung eines doppelt geschirmten Anschlusskabels in Verbindung mit einem
separaten Erdungsstift in der Flüssigkeit)
Steckplatz Option/ Anschlussvariante
IN 7 pH/ORP (Redox) - symmetrischer Anschluss
IN 8 dient der Reduzierung von Störeinflüssen durch Einstreuen elektromagnetischer Felder
IN 9 entlang des Sensorkabels.
IN 10 Zur Temperaturkompensation kann ein separater Temperatursensor an einen
Temperatureingang oder einen Universaleingang angeschlossen werden.
1 = Glas-/Metallelektrode (Seele) (A)
2 = nicht belegt
4 = Referenzelektrode (innerer Schirm) (B)
5 = Flüssigkeitspotenzial (Erdungsstift) (C)
6 = Schirm (äußere Schirmung) (D)

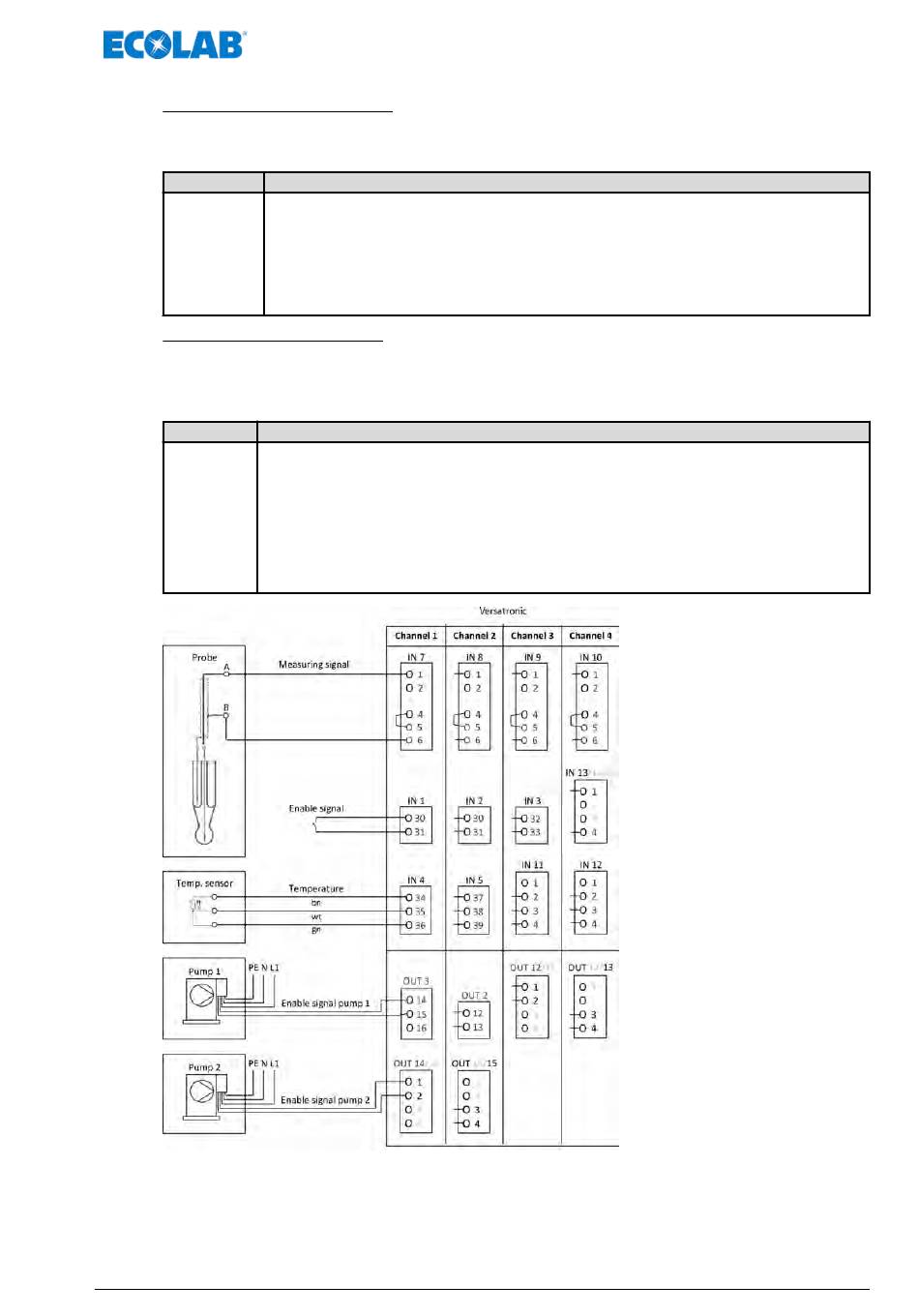

Abb. 4: Anschlussbeispiel pH/ORP-(Redox)-Messung
Elektrischer Anschluss
21 417102279 Rev. 1-09.2019
