Anschlussbeispiel Cr-Messung - ECOLAB Versatronic Kurz- Betriebsanleitung

Elektrischer Anschluss
6.6.2 Cr-Messung
Steckplatz Option/ Anschlussvariante
IN 7 CR-Optionsplatine (konduktive Leitfähigkeitsmessung) 2-Elektrodensystem mit 2-Draht-
IN 8 Leitung.
IN 9
1 = Außenelektrode + (br)
IN 10
2 = Brücke zwischen 1 und 2
3 = Brücke zwischen 3 und 4
4 = Innenelektrode + (wt)
5 = nicht belegt
6 = Außenelektrode Gnd (bk)
Innenelektrode Gnd (bk)

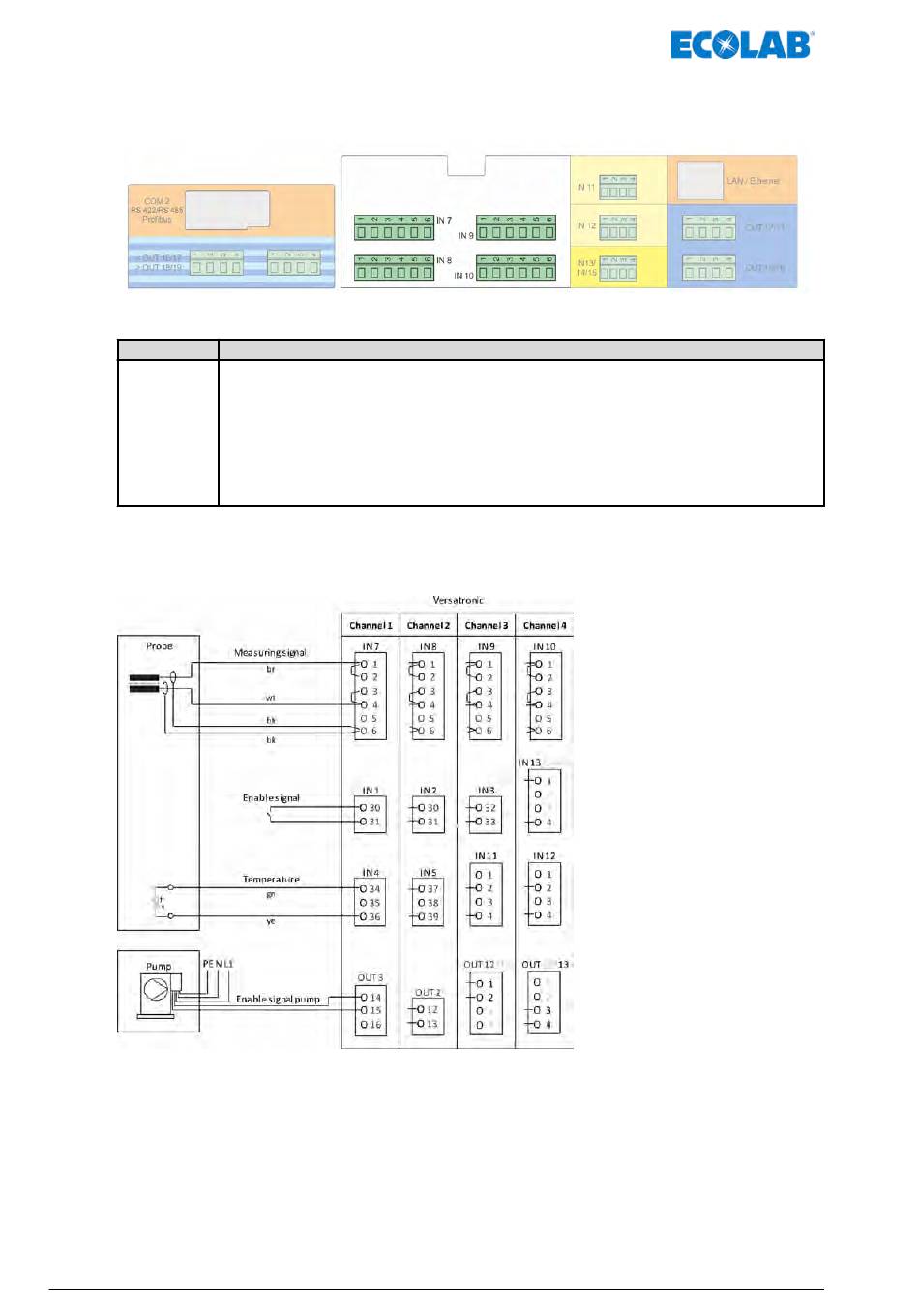

6.6.2.1 Anschlussbeispiel Cr-Messung

Abb. 5: Anschlussbeispiel CR-Messung
