Benutzerrechte

Parametrierung / Sollwerte ändern
Parametrierung / Reglerparameter,
Datum / Uhrzeit ändern
Funktionsebene / Simulation der Ausgänge
Service / Defaultkonfiguration
Registrierung / Messdatenhistorie auswerten
Speichermanager / Gerätekonfiguration ändern,
Servicedaten auslesen, Softwareupdate durchführen
Typenzusätze freischalten
8.1.2

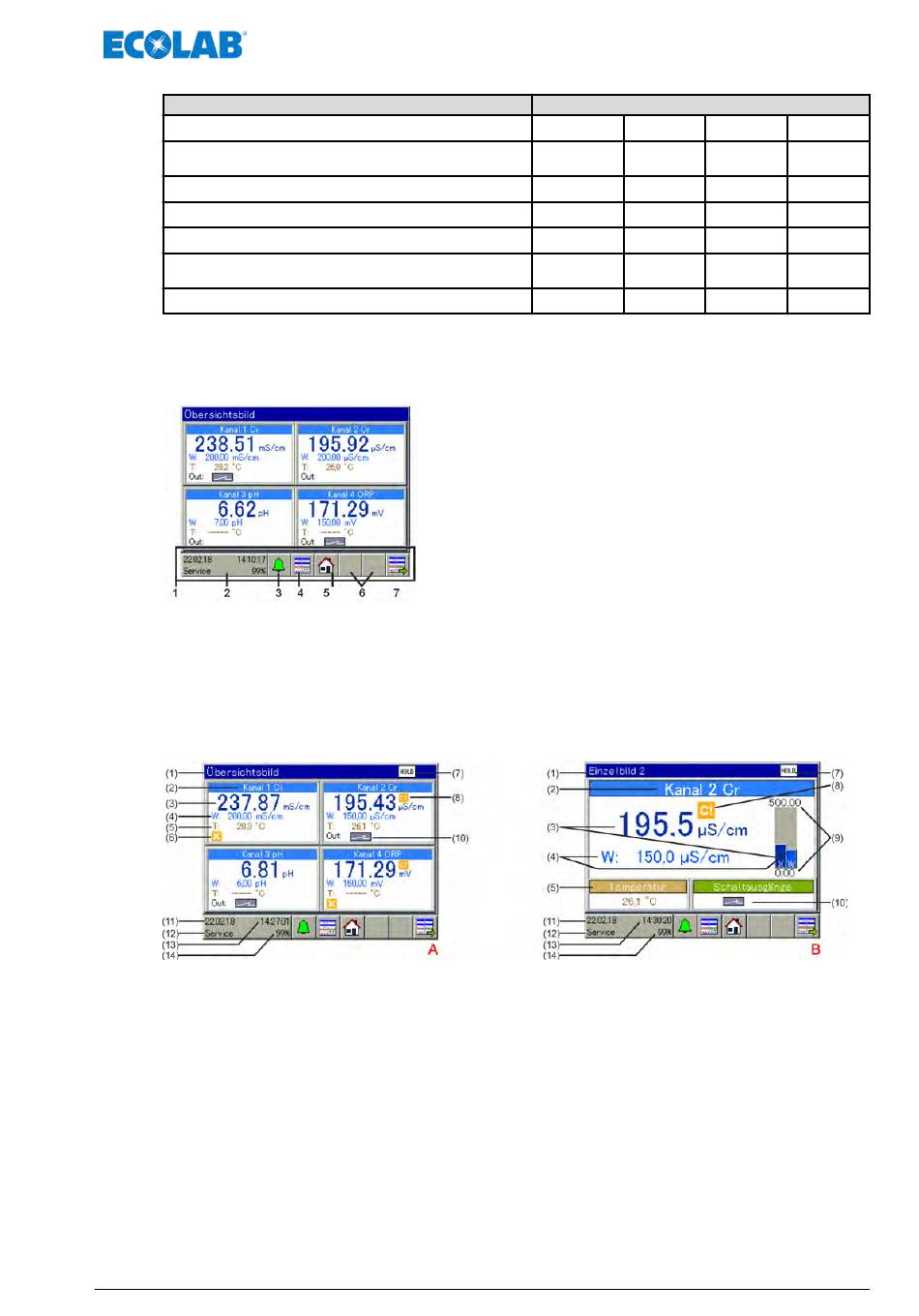

Bedienelemente

Abb.: Bedienelemente
8.1.3

Anzeigeelemente

8.1.3.1 Anzeigeelemente Versatronic Standard
Abb. 10: Versatronic Standard: Übersichtsbild und Einzelbild
A Übersichtsbild
B Einzelbild
1 Bezeichnung Anzeigebild
2 Bezeichnung Messkanal
3 Messwert
4 Sollwert Regler
5 Temperatur
6 Freigabe fehlt (Regelausgang gesperrt)
7 Sammelanzeige Hold (bei einem oder mehreren
Messkanälen fehlt die Freigabe)

Benutzerebene

1 Bedienbereich
2 Schaltfläche "Gerätemenü"
3 Schaltfläche "Alarm-/Ereignisliste"
4 Schaltfläche "Anzeigebild auswählen"
5 Schaltfläche "Home" (zurück zur Hauptansicht)
6 Platzhalter für zusätzliche Schaltflächen bei Regler-
und Registrierbild
7 Schaltfläche „nächstes Bedienbild" (Anzeigebilder
durchblättern)
8 Kalibriertimer abgelaufen (Kalibrierung durchführen!)
9 Gewählter Anzeigebereich
10 Regelausgang 1 des jeweiligen Messkanals aktiv
11 Datum
12 Login-Ebene
13 Uhrzeit
14 Restspeicheranzeige in % für Registrierfunktion
29
Bedienen
X X X
X X
X
X
X X X
X
X
417102279 Rev. 1-09.2019
