ECOLAB Versatronic Kurz- Betriebsanleitung Seite 158

6.6.3 Mesure Ci (conductivité inductive)
Emplacemen
t enfichable
IN 7
IN 8
IN 9
IN 10

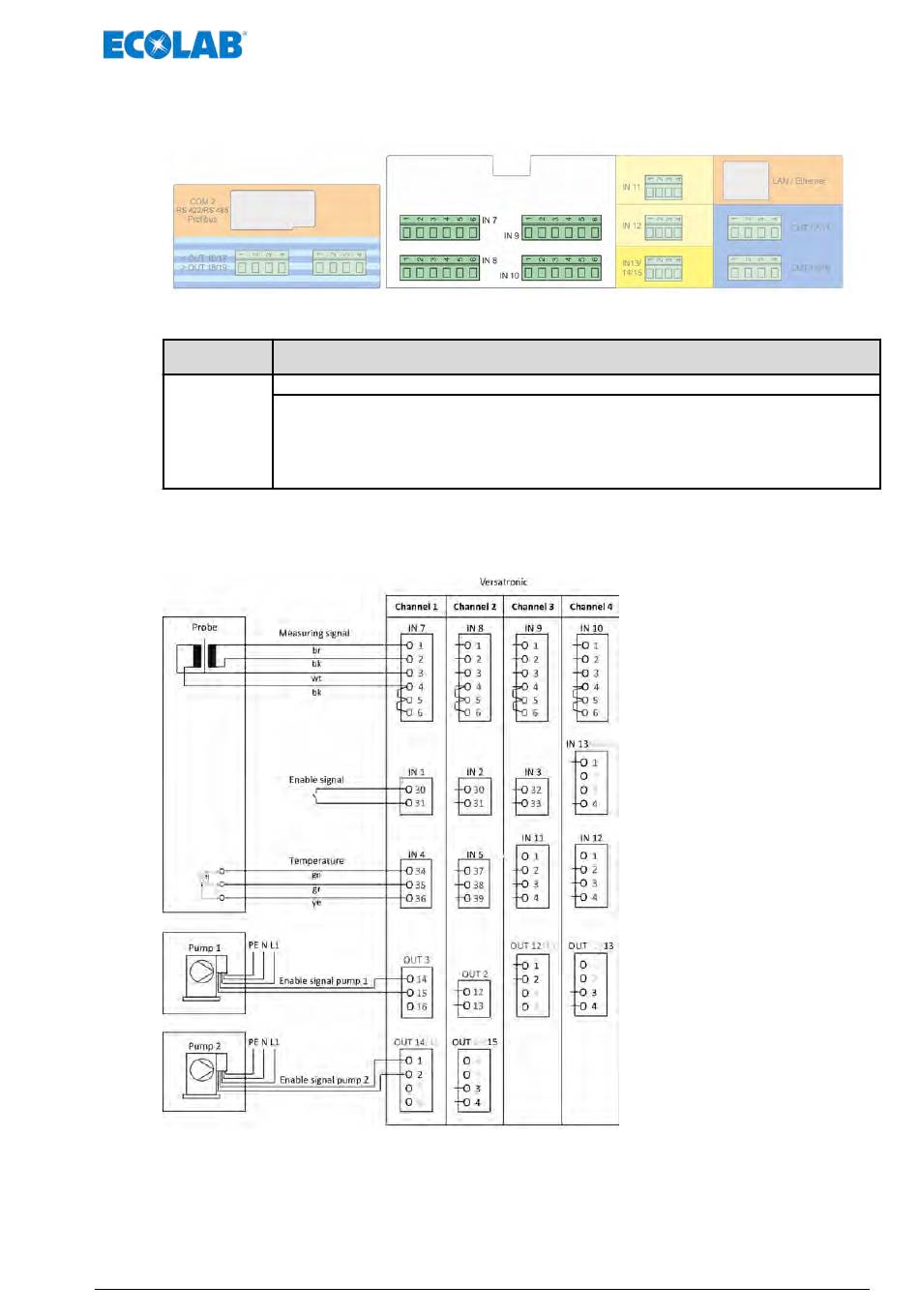

6.6.3.1 Exemple de raccordement Mesure Ci
Fig. 6 : Exemple de raccordement Mesure Ci
Modules de mesure
Option / variante de raccordement
Platine en option Ci (mesure de conductivité inductive)
1 = bobine émettrice + (br)
2 = bobine émettrice Gnd (bk)
3 = bobine réceptrice + (wt)
4 = bobine réceptrice Gnd (bk)
5 = pontage entre 4 et 5
6 = pontage entre 5 et 6
Raccordement électrique
25 417102279 Rév. 1-09.2019
