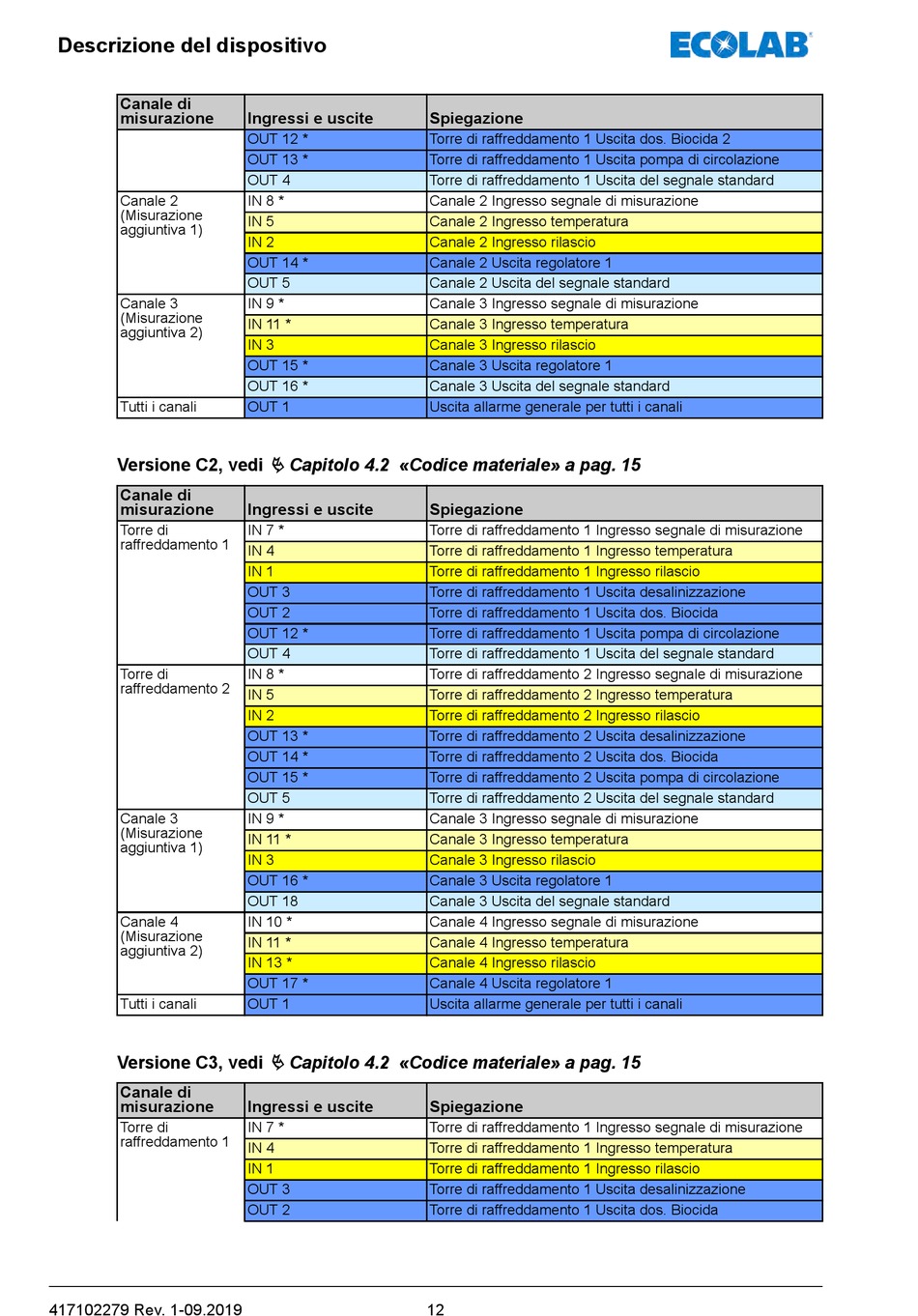

Descrizione del dispositivo
Canale di
misurazione
Canale 2
(Misurazione
aggiuntiva 1)
Canale 3
(Misurazione
aggiuntiva 2)
Tutti i canali
Versione C2, vedi
Canale di
misurazione
Torre di
raffreddamento 1
Torre di
raffreddamento 2
Canale 3
(Misurazione
aggiuntiva 1)
Canale 4
(Misurazione
aggiuntiva 2)
Tutti i canali
Versione C3, vedi
Canale di
misurazione
Torre di
raffreddamento 1
417102279 Rev. 1-09.2019
Ingressi e uscite
OUT 12 *
OUT 13 *
OUT 4
IN 8 *
IN 5
IN 2
OUT 14 *
OUT 5
IN 9 *
IN 11 *
IN 3
OUT 15 *
OUT 16 *
OUT 1
Ä Capitolo 4.2 «Codice materiale» a pag. 15
Ingressi e uscite
IN 7 *
IN 4
IN 1
OUT 3
OUT 2
OUT 12 *
OUT 4
IN 8 *
IN 5
IN 2
OUT 13 *
OUT 14 *
OUT 15 *
OUT 5
IN 9 *
IN 11 *
IN 3
OUT 16 *
OUT 18
IN 10 *
IN 11 *
IN 13 *
OUT 17 *
OUT 1
Ä Capitolo 4.2 «Codice materiale» a pag. 15
Ingressi e uscite
IN 7 *
IN 4
IN 1
OUT 3
OUT 2
Spiegazione
Torre di raffreddamento 1 Uscita dos. Biocida 2
Torre di raffreddamento 1 Uscita pompa di circolazione
Torre di raffreddamento 1 Uscita del segnale standard
Canale 2 Ingresso segnale di misurazione
Canale 2 Ingresso temperatura
Canale 2 Ingresso rilascio
Canale 2 Uscita regolatore 1
Canale 2 Uscita del segnale standard
Canale 3 Ingresso segnale di misurazione
Canale 3 Ingresso temperatura
Canale 3 Ingresso rilascio
Canale 3 Uscita regolatore 1
Canale 3 Uscita del segnale standard
Uscita allarme generale per tutti i canali
Spiegazione
Torre di raffreddamento 1 Ingresso segnale di misurazione
Torre di raffreddamento 1 Ingresso temperatura
Torre di raffreddamento 1 Ingresso rilascio
Torre di raffreddamento 1 Uscita desalinizzazione
Torre di raffreddamento 1 Uscita dos. Biocida
Torre di raffreddamento 1 Uscita pompa di circolazione
Torre di raffreddamento 1 Uscita del segnale standard
Torre di raffreddamento 2 Ingresso segnale di misurazione
Torre di raffreddamento 2 Ingresso temperatura
Torre di raffreddamento 2 Ingresso rilascio
Torre di raffreddamento 2 Uscita desalinizzazione
Torre di raffreddamento 2 Uscita dos. Biocida
Torre di raffreddamento 2 Uscita pompa di circolazione
Torre di raffreddamento 2 Uscita del segnale standard
Canale 3 Ingresso segnale di misurazione
Canale 3 Ingresso temperatura
Canale 3 Ingresso rilascio
Canale 3 Uscita regolatore 1
Canale 3 Uscita del segnale standard
Canale 4 Ingresso segnale di misurazione
Canale 4 Ingresso temperatura
Canale 4 Ingresso rilascio
Canale 4 Uscita regolatore 1
Uscita allarme generale per tutti i canali
Spiegazione
Torre di raffreddamento 1 Ingresso segnale di misurazione
Torre di raffreddamento 1 Ingresso temperatura
Torre di raffreddamento 1 Ingresso rilascio
Torre di raffreddamento 1 Uscita desalinizzazione
Torre di raffreddamento 1 Uscita dos. Biocida
