6.6.4 Misurazioni tramite ingressi di segnale standard (Cl, Cd, Pa ...)
Slot
IN 6
PWR OUT 24V
IN 11
OUT 14/15

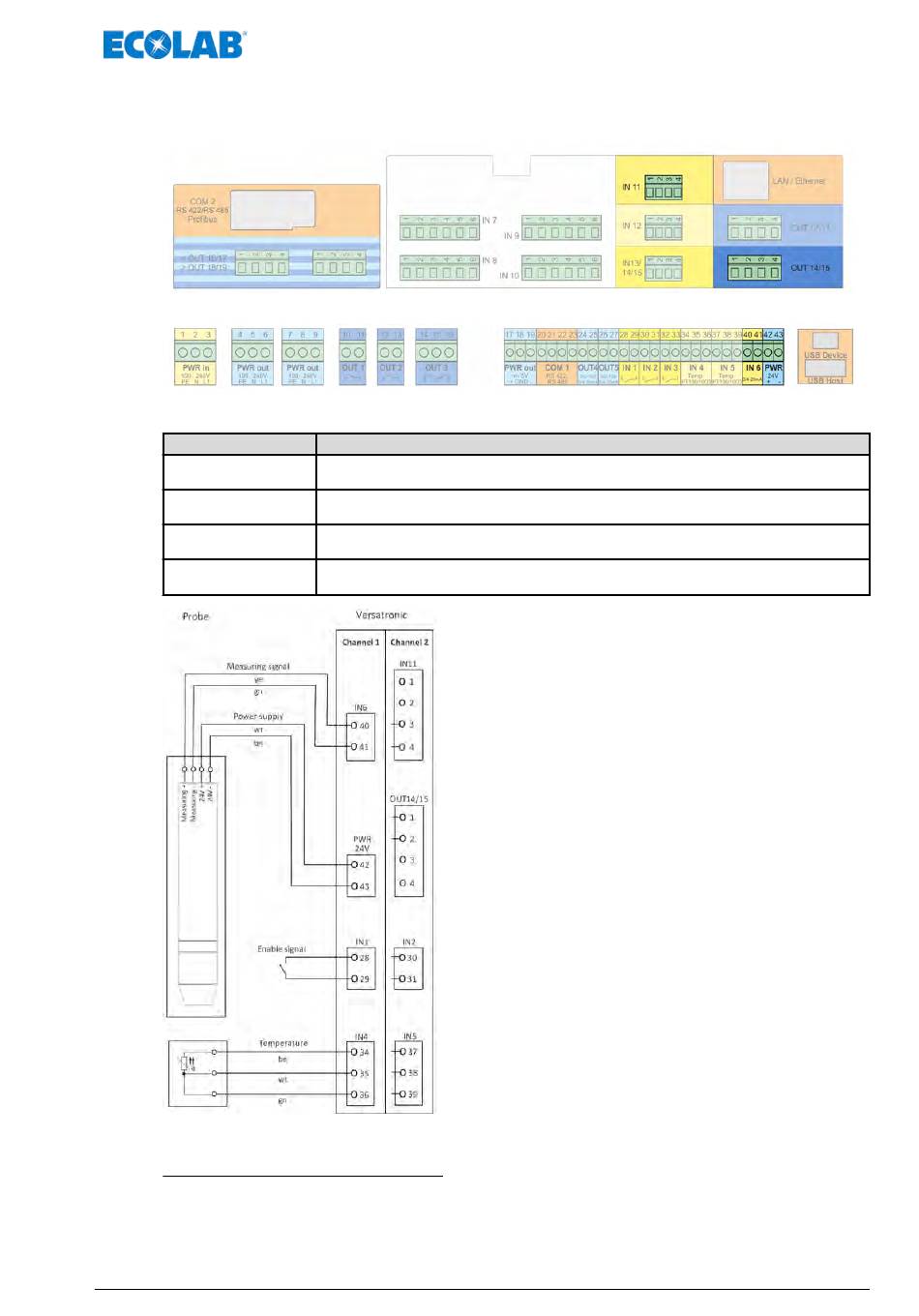

Fig. 9: Schema di collegamento: Misurazioni tramite ingressi di segnale standard
Schemi elettrici Schede opzionali Vedere le istruzioni per l'uso 417102269.
Schede opzionali
Componente base
Opzione / variante di connessione
40 = Segnale di misurazione + (ye)
41 = Segnale di misurazione - (gn)
42 = alimentazione + (wt)
43 = alimentazione Gnd (br)
3 = Segnale di misurazione + (ye)
4 = Segnale di misurazione - (gn)
1 = alimentazione + (wt)
2 = alimentazione Gnd (br)
27
Collegamento elettrico
