Collegamento elettrico
6.6.3 Misurazione Ci (conduttività induttiva)
Slot Opzione / variante di connessione
IN 7 Scheda opzionale Ci (misurazione della conduttività induttiva)
IN 8
1 = bobina del trasmettitore + (br)
IN 9
2 = bobina del trasmettitore Gnd (bk)
IN 10
3 = bobina del ricevitore + (wt)
4 = bobina del ricevitore Gnd (bk)
5 = ponte tra 4 e 5
6 = ponte tra 5 e 6

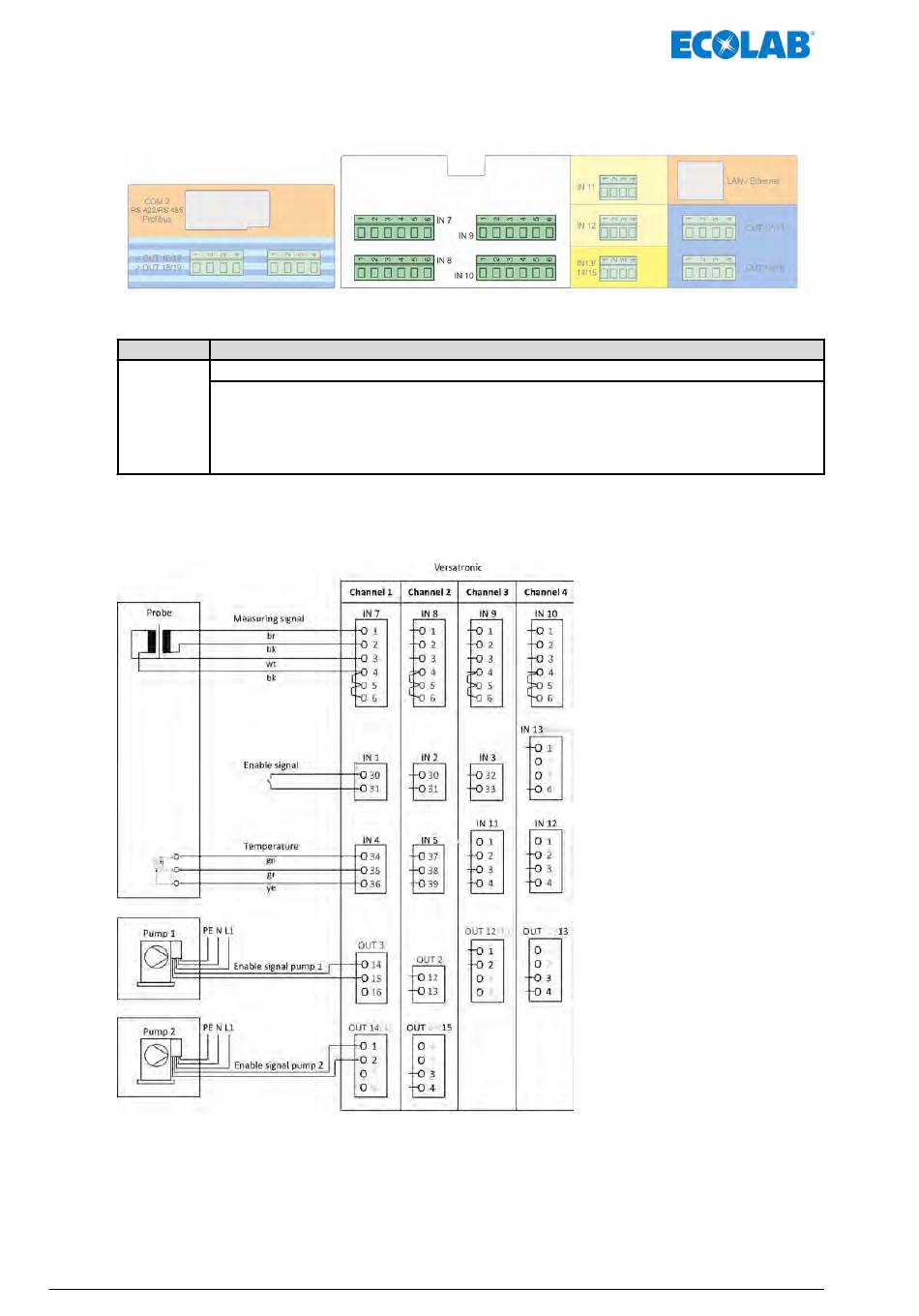

6.6.3.1 Esempio di collegamento Misurazione Ci
Fig. 6: Esempio di collegamento Misurazione Ci
417102279 Rev. 1-09.2019
Moduli di misurazione
24
