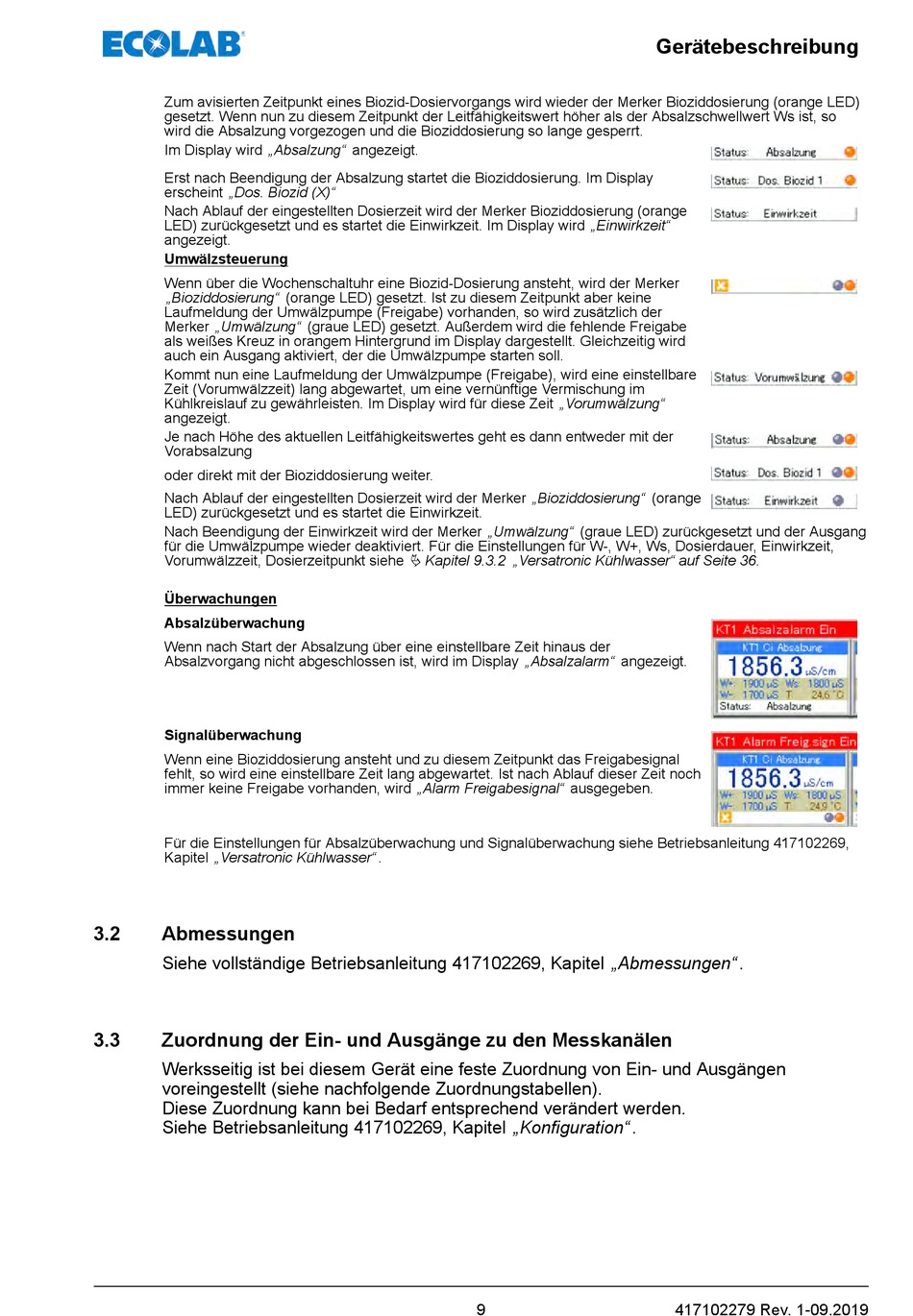

Zum avisierten Zeitpunkt eines Biozid-Dosiervorgangs wird wieder der Merker Bioziddosierung (orange LED)
gesetzt. Wenn nun zu diesem Zeitpunkt der Leitfähigkeitswert höher als der Absalzschwellwert Ws ist, so
wird die Absalzung vorgezogen und die Bioziddosierung so lange gesperrt.
Im Display wird „Absalzung" angezeigt.
Erst nach Beendigung der Absalzung startet die Bioziddosierung. Im Display
erscheint „Dos. Biozid (X)"
Nach Ablauf der eingestellten Dosierzeit wird der Merker Bioziddosierung (orange
LED) zurückgesetzt und es startet die Einwirkzeit. Im Display wird „Einwirkzeit"
angezeigt.
Umwälzsteuerung
Wenn über die Wochenschaltuhr eine Biozid-Dosierung ansteht, wird der Merker
„Bioziddosierung" (orange LED) gesetzt. Ist zu diesem Zeitpunkt aber keine
Laufmeldung der Umwälzpumpe (Freigabe) vorhanden, so wird zusätzlich der
Merker „Umwälzung" (graue LED) gesetzt. Außerdem wird die fehlende Freigabe
als weißes Kreuz in orangem Hintergrund im Display dargestellt. Gleichzeitig wird
auch ein Ausgang aktiviert, der die Umwälzpumpe starten soll.
Kommt nun eine Laufmeldung der Umwälzpumpe (Freigabe), wird eine einstellbare
Zeit (Vorumwälzzeit) lang abgewartet, um eine vernünftige Vermischung im
Kühlkreislauf zu gewährleisten. Im Display wird für diese Zeit „Vorumwälzung"
angezeigt.
Je nach Höhe des aktuellen Leitfähigkeitswertes geht es dann entweder mit der
Vorabsalzung
oder direkt mit der Bioziddosierung weiter.
Nach Ablauf der eingestellten Dosierzeit wird der Merker „Bioziddosierung" (orange
LED) zurückgesetzt und es startet die Einwirkzeit.
Nach Beendigung der Einwirkzeit wird der Merker „Umwälzung" (graue LED) zurückgesetzt und der Ausgang
für die Umwälzpumpe wieder deaktiviert. Für die Einstellungen für W-, W+, Ws, Dosierdauer, Einwirkzeit,
Vorumwälzzeit, Dosierzeitpunkt siehe
Überwachungen
Absalzüberwachung
Wenn nach Start der Absalzung über eine einstellbare Zeit hinaus der
Absalzvorgang nicht abgeschlossen ist, wird im Display „Absalzalarm" angezeigt.
Signalüberwachung
Wenn eine Bioziddosierung ansteht und zu diesem Zeitpunkt das Freigabesignal
fehlt, so wird eine einstellbare Zeit lang abgewartet. Ist nach Ablauf dieser Zeit noch
immer keine Freigabe vorhanden, wird „Alarm Freigabesignal" ausgegeben.
Für die Einstellungen für Absalzüberwachung und Signalüberwachung siehe Betriebsanleitung 417102269,
Kapitel „Versatronic Kühlwasser" .
3.2

Abmessungen

Siehe vollständige Betriebsanleitung 417102269, Kapitel „Abmessungen" .
3.3 Zuordnung der Ein- und Ausgänge zu den Messkanälen
Werksseitig ist bei diesem Gerät eine feste Zuordnung von Ein- und Ausgängen
voreingestellt (siehe nachfolgende Zuordnungstabellen).
Diese Zuordnung kann bei Bedarf entsprechend verändert werden.
Siehe Betriebsanleitung 417102269, Kapitel „Konfiguration" .
Ä Kapitel 9.3.2 „Versatronic Kühlwasser" auf Seite 36.
9
Gerätebeschreibung
417102279 Rev. 1-09.2019
