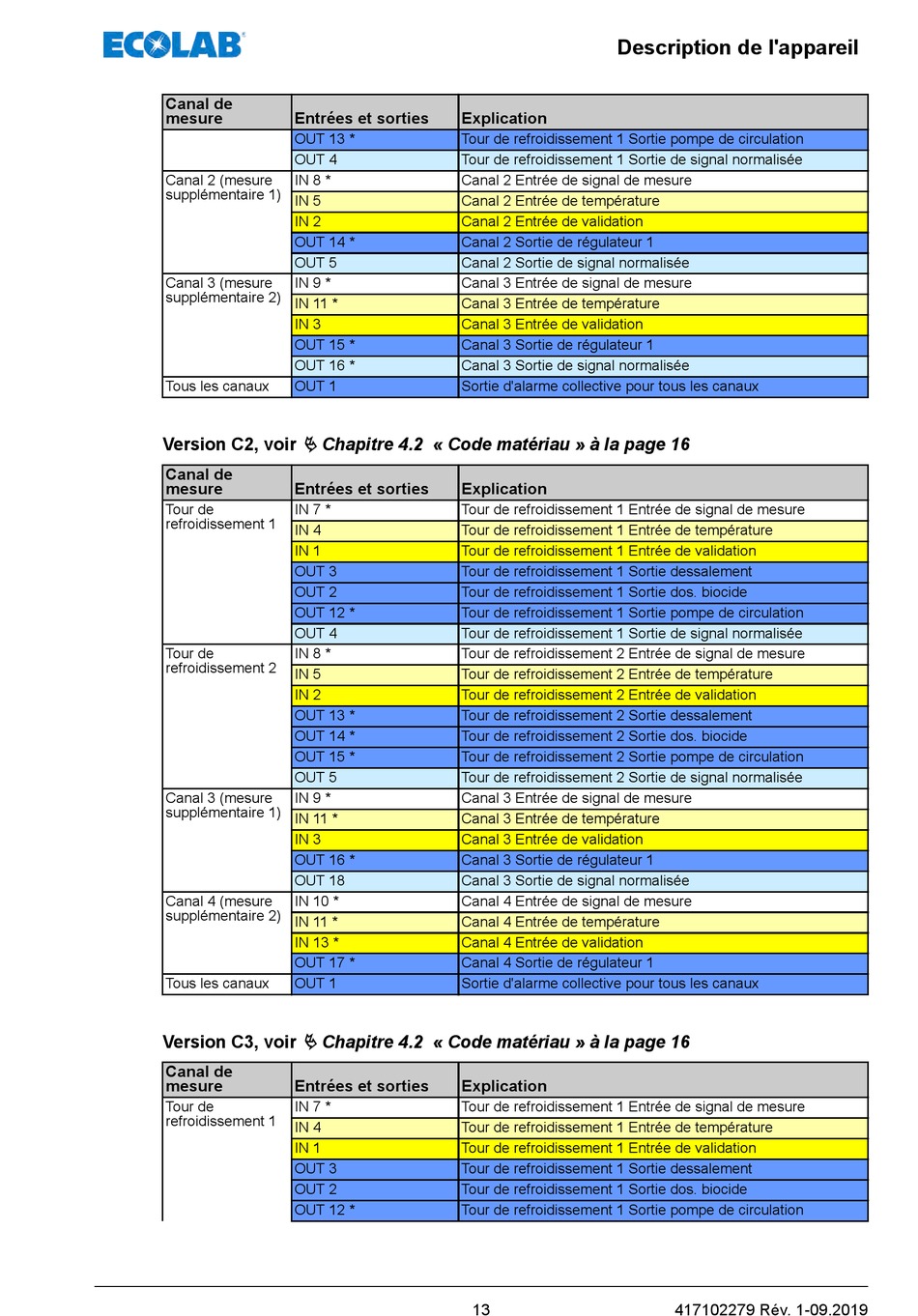

ECOLAB Versatronic Kurz- Betriebsanleitung Seite 146

Canal de
mesure Entrées et sorties
OUT 13 *
OUT 4
Canal 2 (mesure IN 8 *
supplémentaire 1)
IN 5
IN 2
OUT 14 *
OUT 5
Canal 3 (mesure IN 9 *
supplémentaire 2)
IN 11 *
IN 3
OUT 15 *
OUT 16 *
Tous les canaux OUT 1
Ä Chapitre 4.2 « Code matériau » à la page 16
Version C2, voir
Canal de
mesure Entrées et sorties
Tour de IN 7 *
refroidissement 1
IN 4
IN 1
OUT 3
OUT 2
OUT 12 *
OUT 4
Tour de IN 8 *
refroidissement 2
IN 5
IN 2
OUT 13 *
OUT 14 *
OUT 15 *
OUT 5
Canal 3 (mesure IN 9 *
supplémentaire 1)
IN 11 *
IN 3
OUT 16 *
OUT 18
Canal 4 (mesure IN 10 *
supplémentaire 2)
IN 11 *
IN 13 *
OUT 17 *
Tous les canaux OUT 1
Ä Chapitre 4.2 « Code matériau » à la page 16
Version C3, voir
Canal de
mesure Entrées et sorties
Tour de IN 7 *
refroidissement 1
IN 4
IN 1
OUT 3
OUT 2
OUT 12 *
Description de l'appareil
Explication
Tour de refroidissement 1 Sortie pompe de circulation
Tour de refroidissement 1 Sortie de signal normalisée
Canal 2 Entrée de signal de mesure
Canal 2 Entrée de température
Canal 2 Entrée de validation
Canal 2 Sortie de régulateur 1
Canal 2 Sortie de signal normalisée
Canal 3 Entrée de signal de mesure
Canal 3 Entrée de température
Canal 3 Entrée de validation
Canal 3 Sortie de régulateur 1
Canal 3 Sortie de signal normalisée
Sortie d'alarme collective pour tous les canaux
Explication
Tour de refroidissement 1 Entrée de signal de mesure
Tour de refroidissement 1 Entrée de température
Tour de refroidissement 1 Entrée de validation
Tour de refroidissement 1 Sortie dessalement
Tour de refroidissement 1 Sortie dos. biocide
Tour de refroidissement 1 Sortie pompe de circulation
Tour de refroidissement 1 Sortie de signal normalisée
Tour de refroidissement 2 Entrée de signal de mesure
Tour de refroidissement 2 Entrée de température
Tour de refroidissement 2 Entrée de validation
Tour de refroidissement 2 Sortie dessalement
Tour de refroidissement 2 Sortie dos. biocide
Tour de refroidissement 2 Sortie pompe de circulation
Tour de refroidissement 2 Sortie de signal normalisée
Canal 3 Entrée de signal de mesure
Canal 3 Entrée de température
Canal 3 Entrée de validation
Canal 3 Sortie de régulateur 1
Canal 3 Sortie de signal normalisée
Canal 4 Entrée de signal de mesure
Canal 4 Entrée de température
Canal 4 Entrée de validation
Canal 4 Sortie de régulateur 1
Sortie d'alarme collective pour tous les canaux
Explication
Tour de refroidissement 1 Entrée de signal de mesure
Tour de refroidissement 1 Entrée de température
Tour de refroidissement 1 Entrée de validation
Tour de refroidissement 1 Sortie dessalement
Tour de refroidissement 1 Sortie dos. biocide
Tour de refroidissement 1 Sortie pompe de circulation
