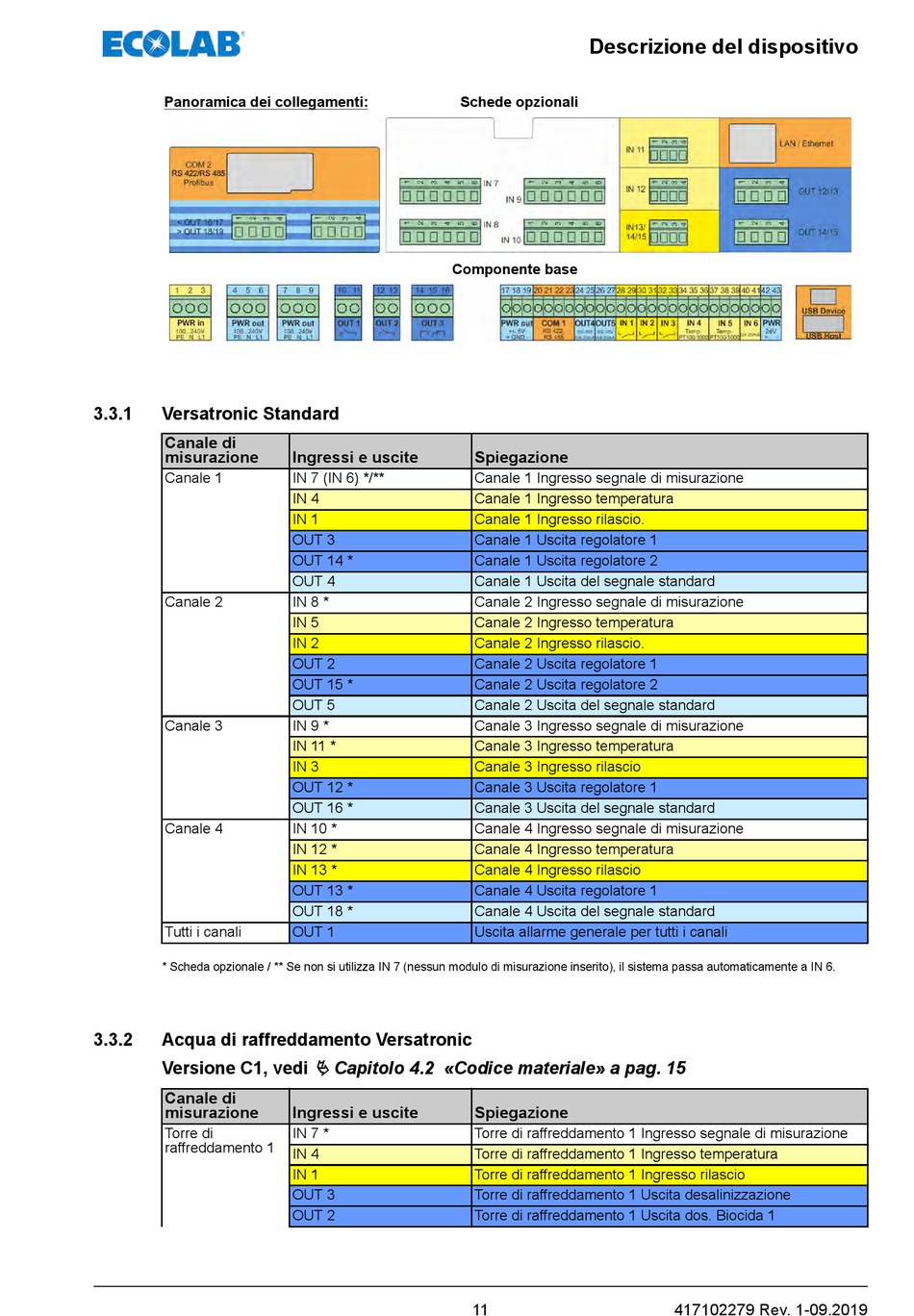

Panoramica dei collegamenti:
3.3.1 Versatronic Standard
Canale di
misurazione
Canale 1
Canale 2
Canale 3
Canale 4
Tutti i canali
* Scheda opzionale / ** Se non si utilizza IN 7 (nessun modulo di misurazione inserito), il sistema passa automaticamente a IN 6.
3.3.2 Acqua di raffreddamento Versatronic
Versione C1, vedi
Canale di
misurazione
Torre di
raffreddamento 1
Schede opzionali
Componente base
Ingressi e uscite
IN 7 (IN 6) */**
IN 4
IN 1
OUT 3
OUT 14 *
OUT 4
IN 8 *
IN 5
IN 2
OUT 2
OUT 15 *
OUT 5
IN 9 *
IN 11 *
IN 3
OUT 12 *
OUT 16 *
IN 10 *
IN 12 *
IN 13 *
OUT 13 *
OUT 18 *
OUT 1
Ä Capitolo 4.2 «Codice materiale» a pag. 15
Ingressi e uscite
IN 7 *
IN 4
IN 1
OUT 3
OUT 2
Descrizione del dispositivo
Spiegazione
Canale 1 Ingresso segnale di misurazione
Canale 1 Ingresso temperatura
Canale 1 Ingresso rilascio.
Canale 1 Uscita regolatore 1
Canale 1 Uscita regolatore 2
Canale 1 Uscita del segnale standard
Canale 2 Ingresso segnale di misurazione
Canale 2 Ingresso temperatura
Canale 2 Ingresso rilascio.
Canale 2 Uscita regolatore 1
Canale 2 Uscita regolatore 2
Canale 2 Uscita del segnale standard
Canale 3 Ingresso segnale di misurazione
Canale 3 Ingresso temperatura
Canale 3 Ingresso rilascio
Canale 3 Uscita regolatore 1
Canale 3 Uscita del segnale standard
Canale 4 Ingresso segnale di misurazione
Canale 4 Ingresso temperatura
Canale 4 Ingresso rilascio
Canale 4 Uscita regolatore 1
Canale 4 Uscita del segnale standard
Uscita allarme generale per tutti i canali
Spiegazione
Torre di raffreddamento 1 Ingresso segnale di misurazione
Torre di raffreddamento 1 Ingresso temperatura
Torre di raffreddamento 1 Ingresso rilascio
Torre di raffreddamento 1 Uscita desalinizzazione
Torre di raffreddamento 1 Uscita dos. Biocida 1
