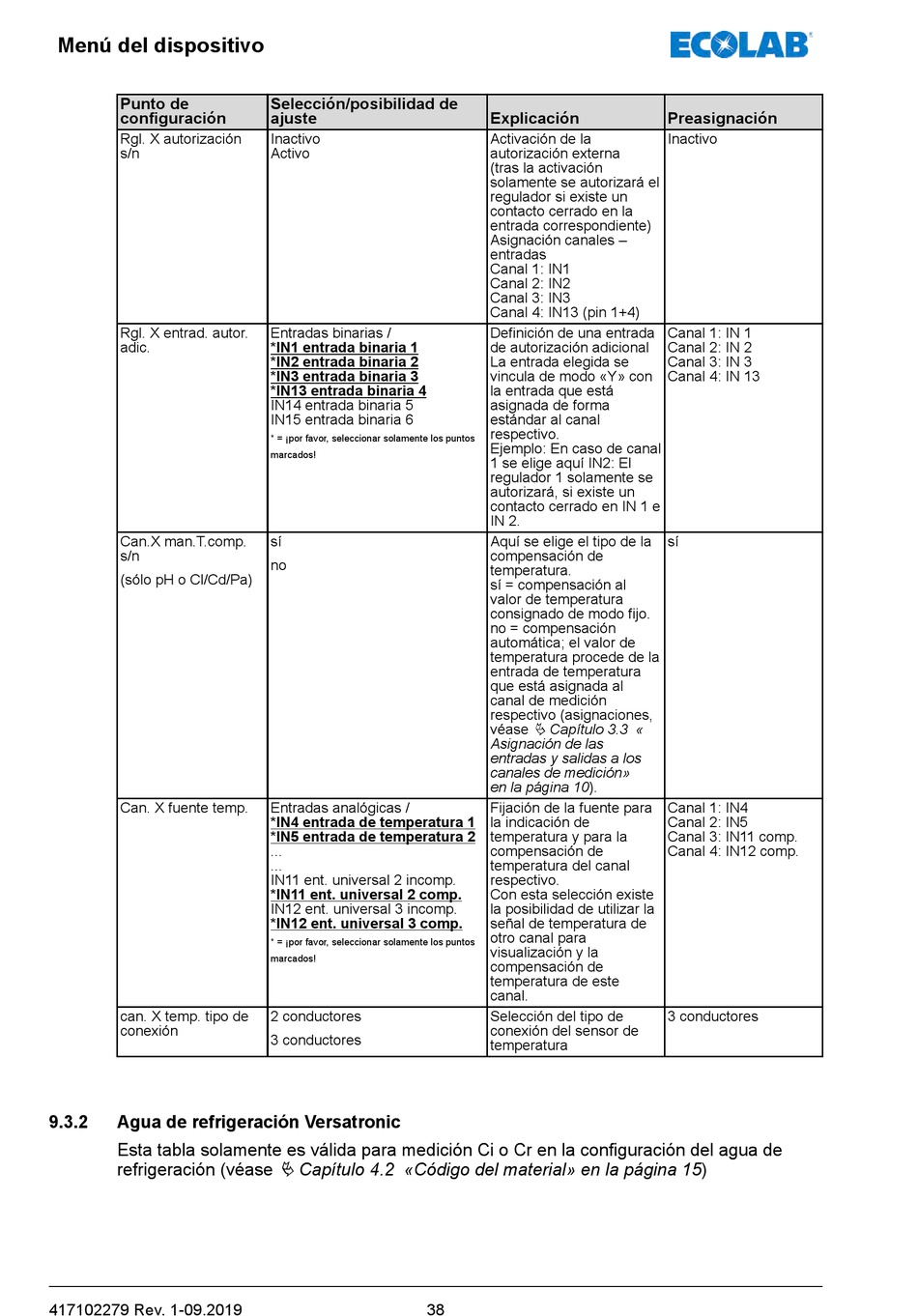

Menú del dispositivo
Punto de
configuración
Rgl. X autorización
s/n
Rgl. X entrad. autor.
adic.
Can.X man.T.comp.
s/n
(sólo pH o Cl/Cd/Pa)
Can. X fuente temp.
can. X temp. tipo de
conexión
9.3.2 Agua de refrigeración Versatronic
Esta tabla solamente es válida para medición Ci o Cr en la configuración del agua de
refrigeración (véase
417102279 Rev. 1-09.2019
Selección/posibilidad de
ajuste
Inactivo
Activo
Entradas binarias /
*IN1 entrada binaria 1
*IN2 entrada binaria 2
*IN3 entrada binaria 3
*IN13 entrada binaria 4
IN14 entrada binaria 5
IN15 entrada binaria 6
* = ¡por favor, seleccionar solamente los puntos
marcados!
sí
no
Entradas analógicas /
*IN4 entrada de temperatura 1
*IN5 entrada de temperatura 2
...
...
IN11 ent. universal 2 incomp.
*IN11 ent. universal 2 comp.
IN12 ent. universal 3 incomp.
*IN12 ent. universal 3 comp.
* = ¡por favor, seleccionar solamente los puntos
marcados!
2 conductores
3 conductores
Ä Capítulo 4.2 «Código del material» en la página 15)
38
Explicación
Activación de la
autorización externa
(tras la activación
solamente se autorizará el
regulador si existe un
contacto cerrado en la
entrada correspondiente)
Asignación canales –
entradas
Canal 1: IN1
Canal 2: IN2
Canal 3: IN3
Canal 4: IN13 (pin 1+4)
Definición de una entrada
de autorización adicional
La entrada elegida se
vincula de modo «Y» con
la entrada que está
asignada de forma
estándar al canal
respectivo.
Ejemplo: En caso de canal
1 se elige aquí IN2: El
regulador 1 solamente se
autorizará, si existe un
contacto cerrado en IN 1 e
IN 2.
Aquí se elige el tipo de la
compensación de
temperatura.
sí = compensación al
valor de temperatura
consignado de modo fijo.
no = compensación
automática; el valor de
temperatura procede de la
entrada de temperatura
que está asignada al
canal de medición
respectivo (asignaciones,
véase Ä Capítulo 3.3 «
Asignación de las
entradas y salidas a los
canales de medición»
en la página 10).
Fijación de la fuente para
la indicación de
temperatura y para la
compensación de
temperatura del canal
respectivo.
Con esta selección existe
la posibilidad de utilizar la
señal de temperatura de
otro canal para
visualización y la
compensación de
temperatura de este
canal.
Selección del tipo de
conexión del sensor de
temperatura
Preasignación
Inactivo
Canal 1: IN 1
Canal 2: IN 2
Canal 3: IN 3
Canal 4: IN 13
sí
Canal 1: IN4
Canal 2: IN5
Canal 3: IN11 comp.
Canal 4: IN12 comp.
3 conductores
