Raccordement électrique
6.6.2
Mesure Cr
Emplacement
enfichable
IN 7
IN 8
IN 9
IN 10

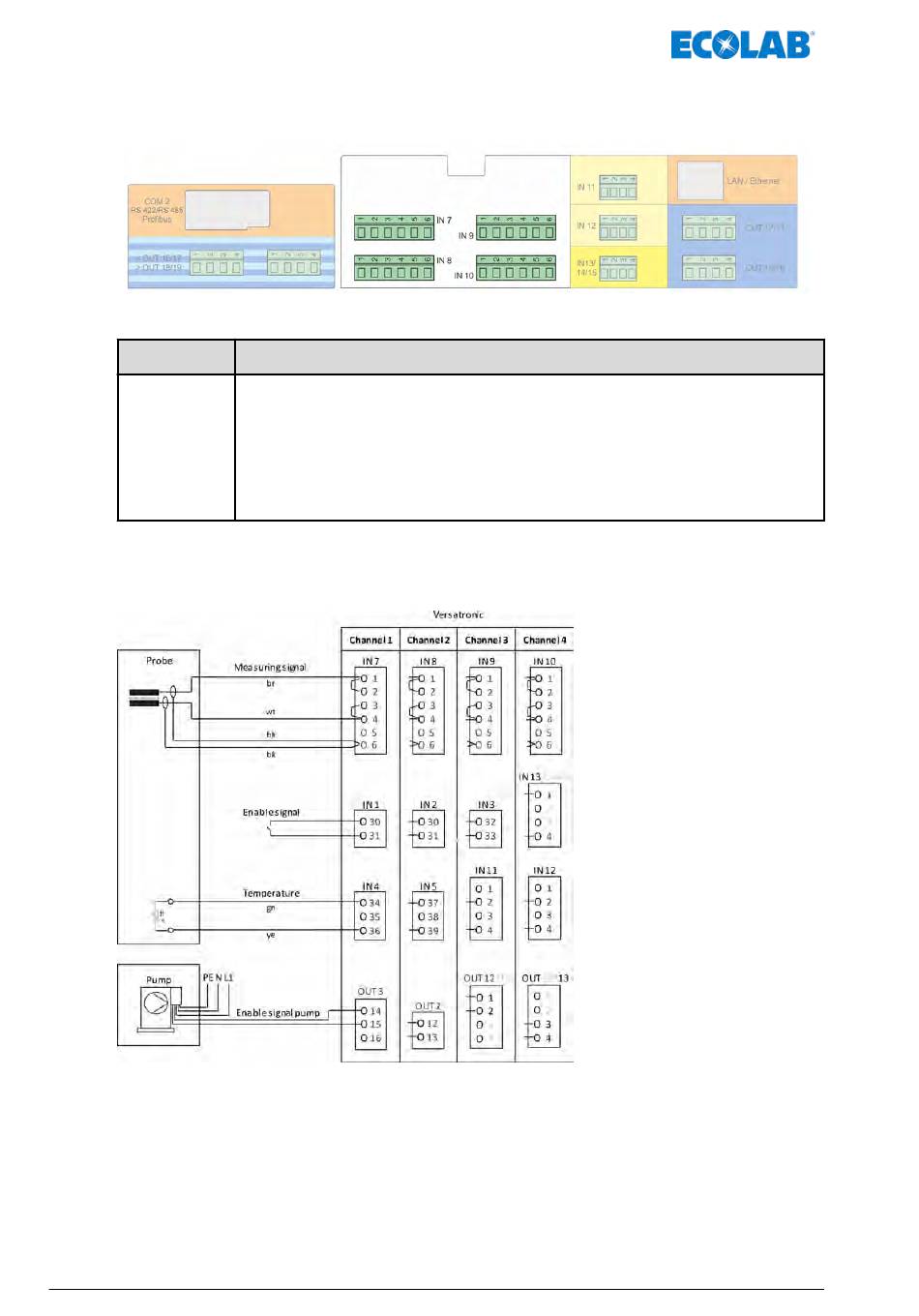

6.6.2.1 Exemple de raccordement Mesure Cr
Fig. 5 : Exemple de raccordement Mesure CR
417102279 Rév. 1-09.2019
Modules de mesure
Option / variante de raccordement
Platine en option CR (mesure de conductivité conductive) système à 2 électrodes et câble
à deux fils.
1 = électrode extérieure + (br)
2 = pontage entre 1 et 2
3 = pontage entre 3 et 4
4 = électrode intérieure + (wt)
5 = libre
6 = électrode extérieure Gnd (bk)
électrode intérieure Gnd (bk)
