9

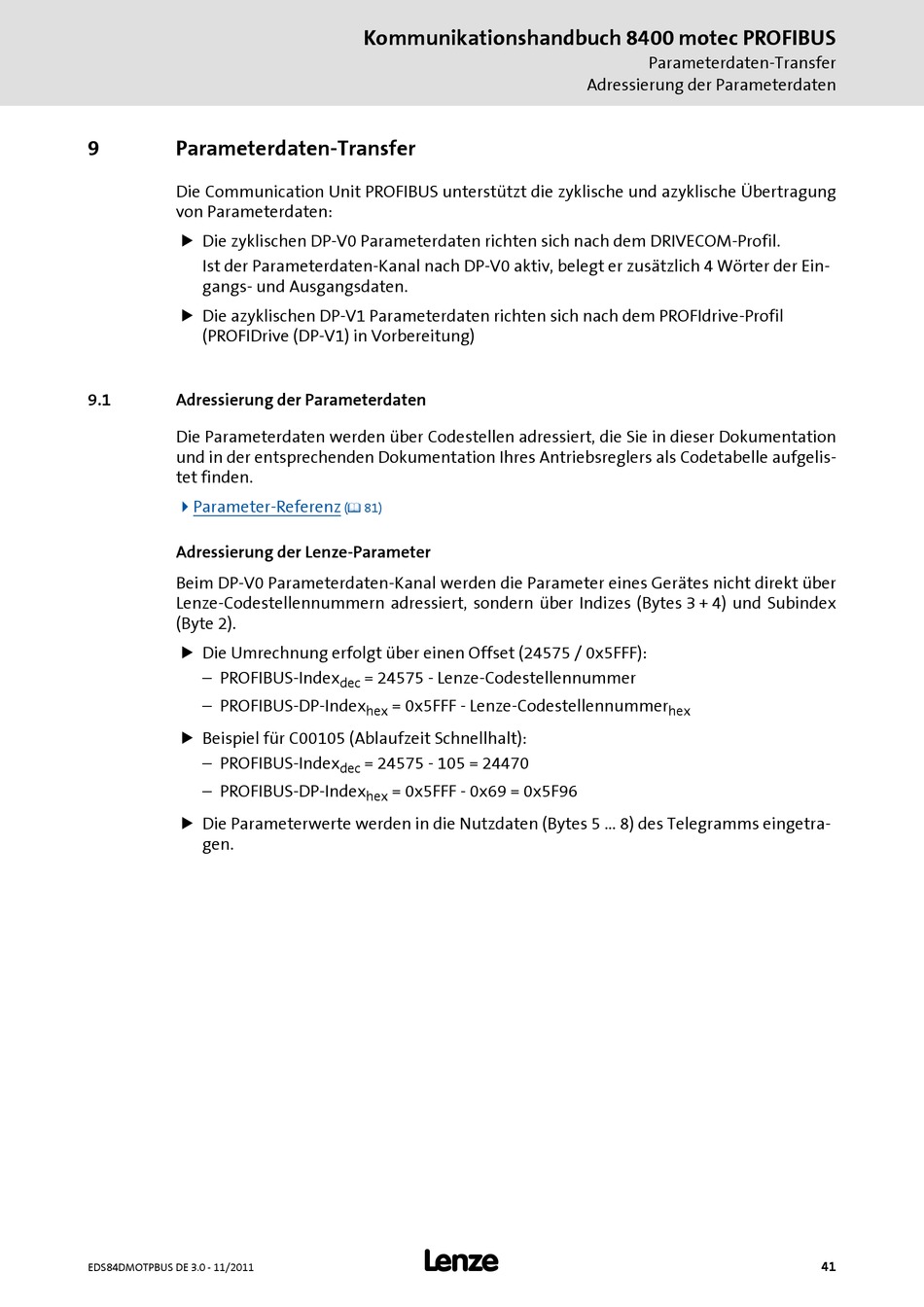

Parameterdaten-Transfer

Die Communication Unit PROFIBUS unterstützt die zyklische und azyklische Übertragung
von Parameterdaten:
 Die zyklischen DP-V0 Parameterdaten richten sich nach dem DRIVECOM-Profil.
Ist der Parameterdaten-Kanal nach DP-V0 aktiv, belegt er zusätzlich 4 Wörter der Ein-
gangs- und Ausgangsdaten.
 Die azyklischen DP-V1 Parameterdaten richten sich nach dem PROFIdrive-Profil
(PROFIDrive (DP-V1) in Vorbereitung)
9.1 Adressierung der Parameterdaten
Die Parameterdaten werden über Codestellen adressiert, die Sie in dieser Dokumentation
und in der entsprechenden Dokumentation Ihres Antriebsreglers als Codetabelle aufgelis-
tet finden.
Parameter-Referenz
Adressierung der Lenze-Parameter
Beim DP-V0 Parameterdaten-Kanal werden die Parameter eines Gerätes nicht direkt über
Lenze-Codestellennummern adressiert, sondern über Indizes (Bytes 3 + 4) und Subindex
(Byte 2).
 Die Umrechnung erfolgt über einen Offset (24575 / 0x5FFF):
– PROFIBUS-Index
– PROFIBUS-DP-Index
 Beispiel für C00105 (Ablaufzeit Schnellhalt):
– PROFIBUS-Index
– PROFIBUS-DP-Index
 Die Parameterwerte werden in die Nutzdaten (Bytes 5 ... 8) des Telegramms eingetra-
gen.
EDS84DMOTPBUS DE 3.0 - 11/2011
Kommunikationshandbuch 8400 motec PROFIBUS
( 81)
= 24575 - Lenze-Codestellennummer
dec
= 0x5FFF - Lenze-Codestellennummer
hex
= 24575 - 105 = 24470
dec
= 0x5FFF - 0x69 = 0x5F96
hex
L
Parameterdaten-Transfer
Adressierung der Parameterdaten
hex
41
