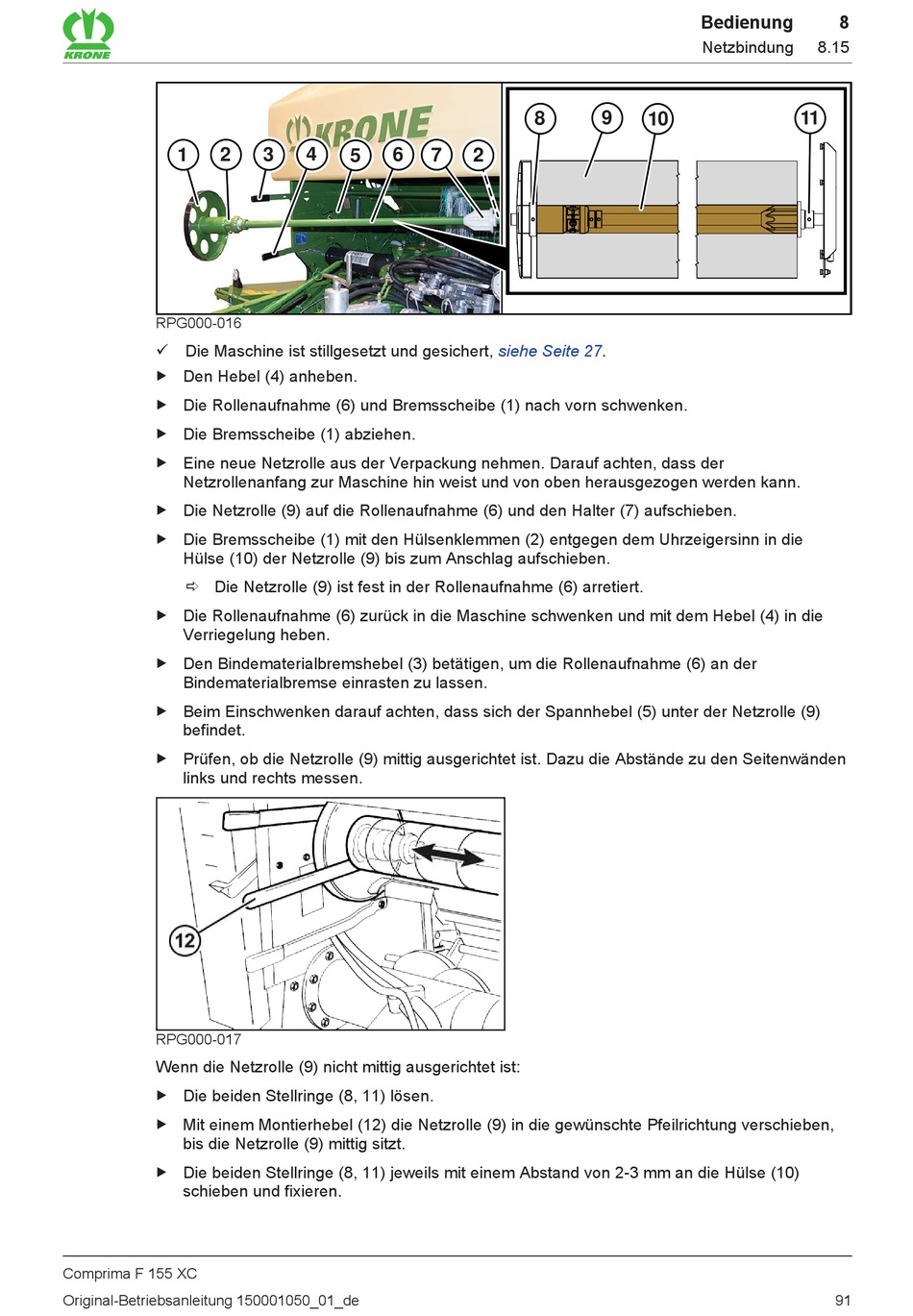

Krone Comprima F 155 XC Originalbetriebsanleitung Seite 91

1 2
RPG000-016
ü Die Maschine ist stillgesetzt und gesichert,
„ Den Hebel (4) anheben.
„ Die Rollenaufnahme (6) und Bremsscheibe (1) nach vorn schwenken.
„ Die Bremsscheibe (1) abziehen.
„ Eine neue Netzrolle aus der Verpackung nehmen. Darauf achten, dass der
Netzrollenanfang zur Maschine hin weist und von oben herausgezogen werden kann.
„ Die Netzrolle (9) auf die Rollenaufnahme (6) und den Halter (7) aufschieben.
„ Die Bremsscheibe (1) mit den Hülsenklemmen (2) entgegen dem Uhrzeigersinn in die
Hülse (10) der Netzrolle (9) bis zum Anschlag aufschieben.
ð Die Netzrolle (9) ist fest in der Rollenaufnahme (6) arretiert.
„ Die Rollenaufnahme (6) zurück in die Maschine schwenken und mit dem Hebel (4) in die
Verriegelung heben.
„ Den Bindematerialbremshebel (3) betätigen, um die Rollenaufnahme (6) an der
Bindematerialbremse einrasten zu lassen.
„ Beim Einschwenken darauf achten, dass sich der Spannhebel (5) unter der Netzrolle (9)
befindet.
„ Prüfen, ob die Netzrolle (9) mittig ausgerichtet ist. Dazu die Abstände zu den Seitenwänden
links und rechts messen.
RPG000-017
Wenn die Netzrolle (9) nicht mittig ausgerichtet ist:
„ Die beiden Stellringe (8, 11) lösen.
„ Mit einem Montierhebel (12) die Netzrolle (9) in die gewünschte Pfeilrichtung verschieben,
bis die Netzrolle (9) mittig sitzt.
„ Die beiden Stellringe (8, 11) jeweils mit einem Abstand von 2-3 mm an die Hülse (10)
schieben und fixieren.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
3 4 6 7
5
9
8
2
siehe Seite 27.
Bedienung
Netzbindung 8.15
11
10
8
91
