18
Wartung

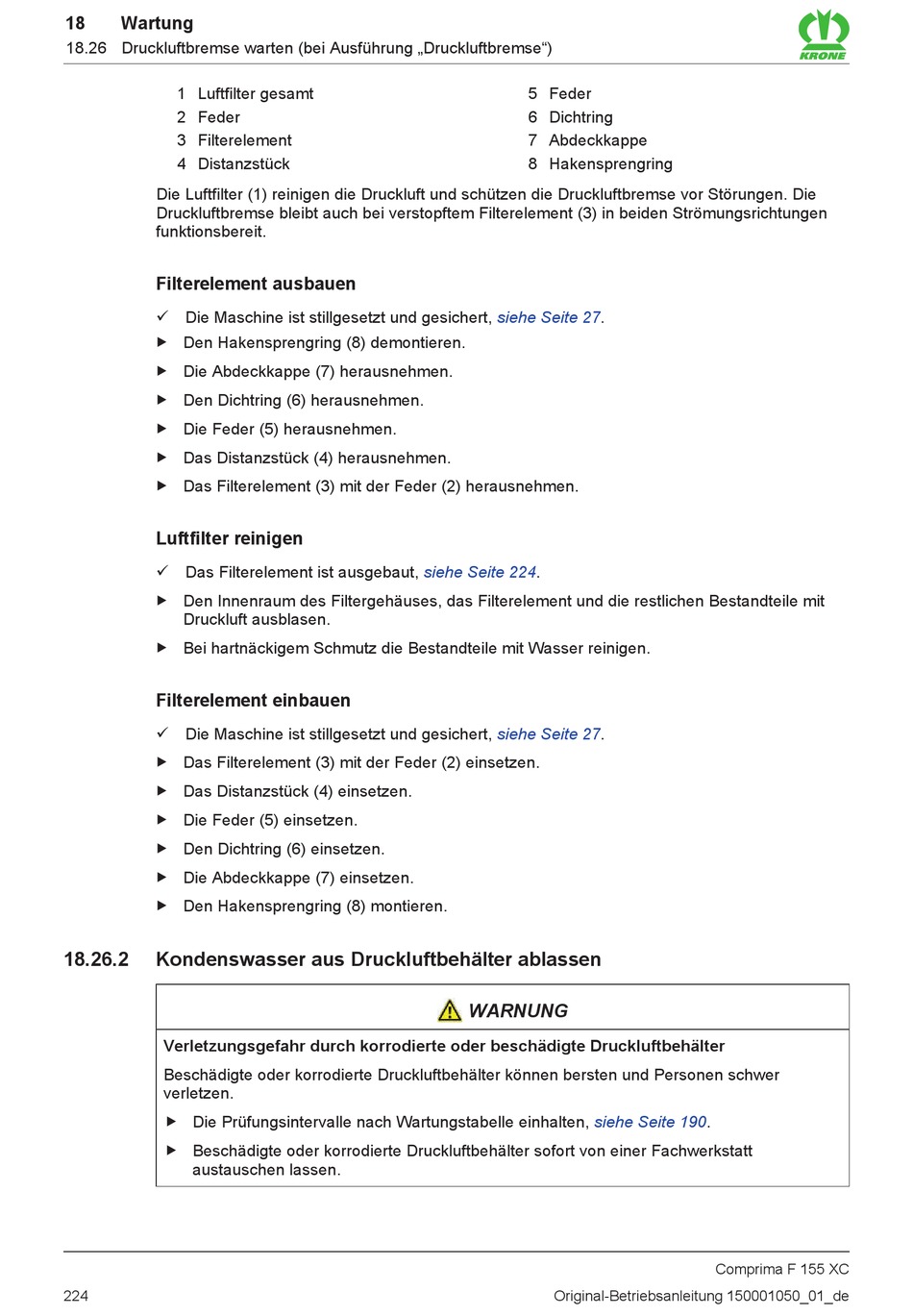

18.26 Druckluftbremse warten (bei Ausführung „Druckluftbremse")
1 Luftfilter gesamt
2 Feder
3 Filterelement
4 Distanzstück
Die Luftfilter (1) reinigen die Druckluft und schützen die Druckluftbremse vor Störungen. Die
Druckluftbremse bleibt auch bei verstopftem Filterelement (3) in beiden Strömungsrichtungen
funktionsbereit.
Filterelement ausbauen
ü Die Maschine ist stillgesetzt und gesichert,
Den Hakensprengring (8) demontieren.
Die Abdeckkappe (7) herausnehmen.
Den Dichtring (6) herausnehmen.
Die Feder (5) herausnehmen.
Das Distanzstück (4) herausnehmen.
Das Filterelement (3) mit der Feder (2) herausnehmen.
Luftfilter reinigen
ü Das Filterelement ist ausgebaut,
Den Innenraum des Filtergehäuses, das Filterelement und die restlichen Bestandteile mit
Druckluft ausblasen.
Bei hartnäckigem Schmutz die Bestandteile mit Wasser reinigen.
Filterelement einbauen
ü Die Maschine ist stillgesetzt und gesichert,
Das Filterelement (3) mit der Feder (2) einsetzen.
Das Distanzstück (4) einsetzen.
Die Feder (5) einsetzen.
Den Dichtring (6) einsetzen.
Die Abdeckkappe (7) einsetzen.
Den Hakensprengring (8) montieren.
18.26.2
Kondenswasser aus Druckluftbehälter ablassen
Verletzungsgefahr durch korrodierte oder beschädigte Druckluftbehälter
Beschädigte oder korrodierte Druckluftbehälter können bersten und Personen schwer
verletzen.
Die Prüfungsintervalle nach Wartungstabelle einhalten,
Beschädigte oder korrodierte Druckluftbehälter sofort von einer Fachwerkstatt
austauschen lassen.
224
5 Feder
6 Dichtring
7 Abdeckkappe
8 Hakensprengring
siehe
Seite 27.
siehe
Seite 224.
siehe
Seite 27.
WARNUNG
siehe
Original-Betriebsanleitung 150001050_01_de
Seite 190.
Comprima F 155 XC
