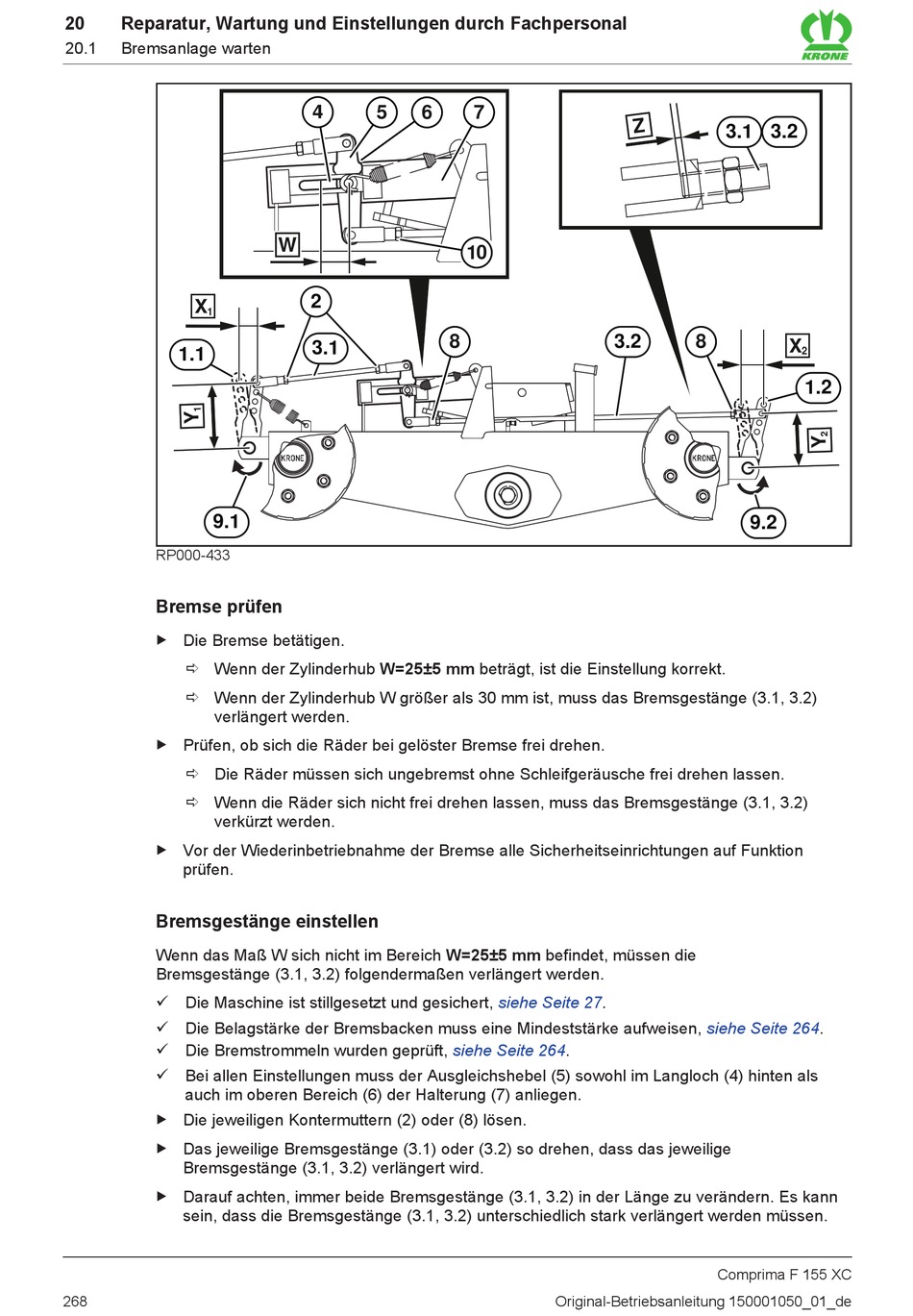

20 Reparatur, Wartung und Einstellungen durch Fachpersonal
20.1 Bremsanlage warten
X
1
1.1
9.1
RP000-433
Bremse prüfen
„ Die Bremse betätigen.
ð Wenn der Zylinderhub W=25±5 mm beträgt, ist die Einstellung korrekt.
ð Wenn der Zylinderhub W größer als 30 mm ist, muss das Bremsgestänge (3.1, 3.2)
verlängert werden.
„ Prüfen, ob sich die Räder bei gelöster Bremse frei drehen.
ð Die Räder müssen sich ungebremst ohne Schleifgeräusche frei drehen lassen.
ð Wenn die Räder sich nicht frei drehen lassen, muss das Bremsgestänge (3.1, 3.2)
verkürzt werden.
„ Vor der Wiederinbetriebnahme der Bremse alle Sicherheitseinrichtungen auf Funktion
prüfen.
Bremsgestänge einstellen
Wenn das Maß W sich nicht im Bereich W=25±5 mm befindet, müssen die
Bremsgestänge (3.1, 3.2) folgendermaßen verlängert werden.
ü Die Maschine ist stillgesetzt und gesichert,
ü Die Belagstärke der Bremsbacken muss eine Mindeststärke aufweisen,
ü Die Bremstrommeln wurden geprüft,
ü Bei allen Einstellungen muss der Ausgleichshebel (5) sowohl im Langloch (4) hinten als
auch im oberen Bereich (6) der Halterung (7) anliegen.
„ Die jeweiligen Kontermuttern (2) oder (8) lösen.
„ Das jeweilige Bremsgestänge (3.1) oder (3.2) so drehen, dass das jeweilige
Bremsgestänge (3.1, 3.2) verlängert wird.
„ Darauf achten, immer beide Bremsgestänge (3.1, 3.2) in der Länge zu verändern. Es kann
sein, dass die Bremsgestänge (3.1, 3.2) unterschiedlich stark verlängert werden müssen.
268
4 5 6 7
10
2
8
3.1
siehe
3.2
siehe Seite 27.
Seite 264.
Original-Betriebsanleitung 150001050_01_de
3.1 3.2
8
X
2
1.2
9.2
siehe Seite 264.
