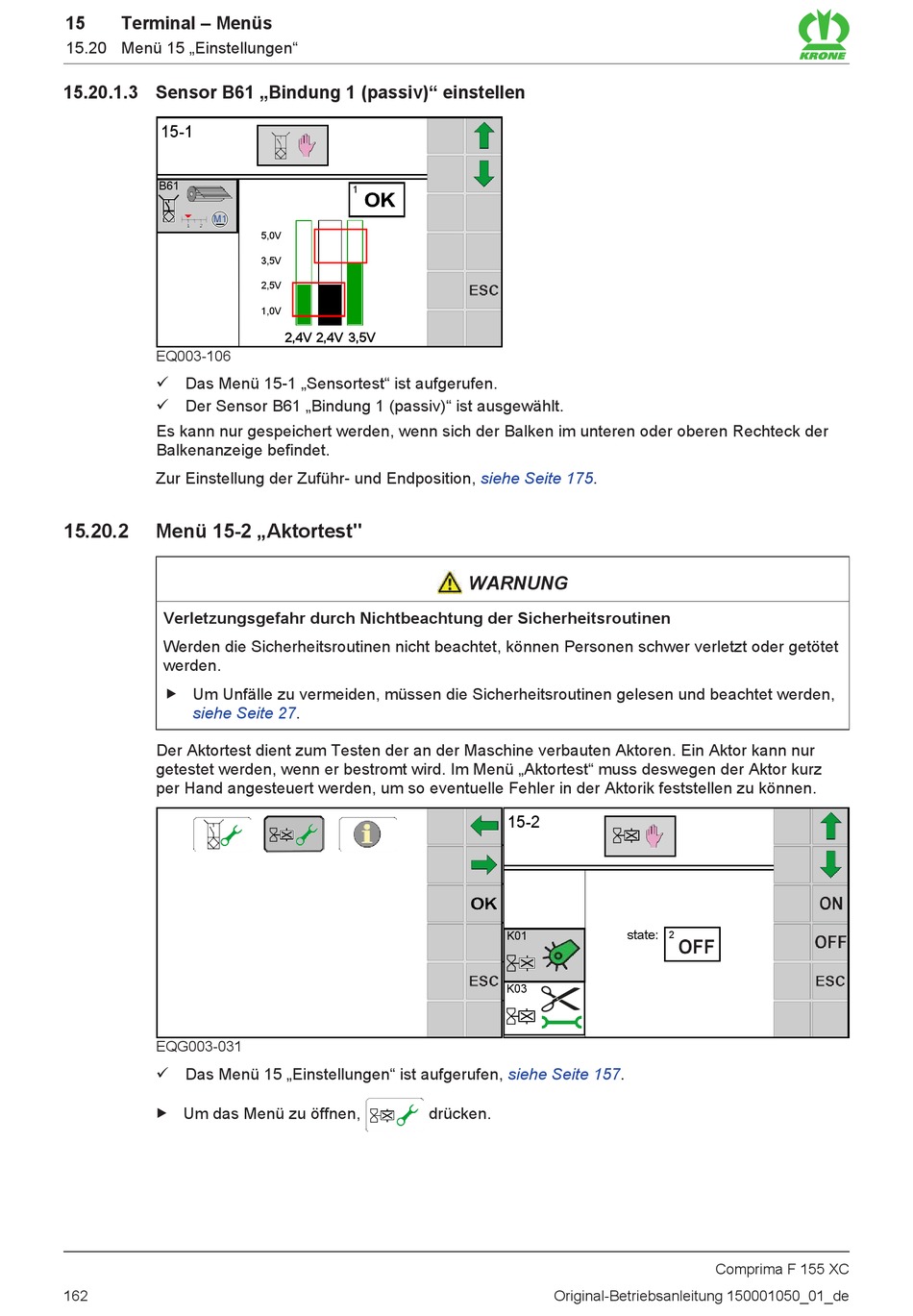

15.20.1.3 Sensor B61 „Bindung 1 (Passiv)" Einstellen; Menü 15-2 „Aktortest - Krone Comprima F 155 XC Originalbetriebsanleitung

15 Terminal – Menüs
15.20 Menü 15 „Einstellungen"
15.20.1.3 Sensor B61 „Bindung 1 (passiv)" einstellen
15-1
B61
M1
EQ003-106
ü Das Menü 15-1 „Sensortest" ist aufgerufen.
ü Der Sensor B61 „Bindung 1 (passiv)" ist ausgewählt.
Es kann nur gespeichert werden, wenn sich der Balken im unteren oder oberen Rechteck der
Balkenanzeige befindet.
Zur Einstellung der Zuführ- und Endposition,
15.20.2 Menü 15-2 „Aktortest"
Verletzungsgefahr durch Nichtbeachtung der Sicherheitsroutinen
Werden die Sicherheitsroutinen nicht beachtet, können Personen schwer verletzt oder getötet
werden.
„ Um Unfälle zu vermeiden, müssen die Sicherheitsroutinen gelesen und beachtet werden,
siehe Seite 27.
Der Aktortest dient zum Testen der an der Maschine verbauten Aktoren. Ein Aktor kann nur
getestet werden, wenn er bestromt wird. Im Menü „Aktortest" muss deswegen der Aktor kurz
per Hand angesteuert werden, um so eventuelle Fehler in der Aktorik feststellen zu können.
EQG003-031
ü Das Menü 15 „Einstellungen" ist aufgerufen,
„ Um das Menü zu öffnen,
162
1
5,0V
3,5V
2,5V
1,0V
2,4V 2,4V 3,5V
drücken.
siehe Seite 175.
WARNUNG
15-2
state:
K01
K03
siehe Seite 157.
