20 Reparatur, Wartung und Einstellungen durch Fachpersonal
20.1 Bremsanlage warten

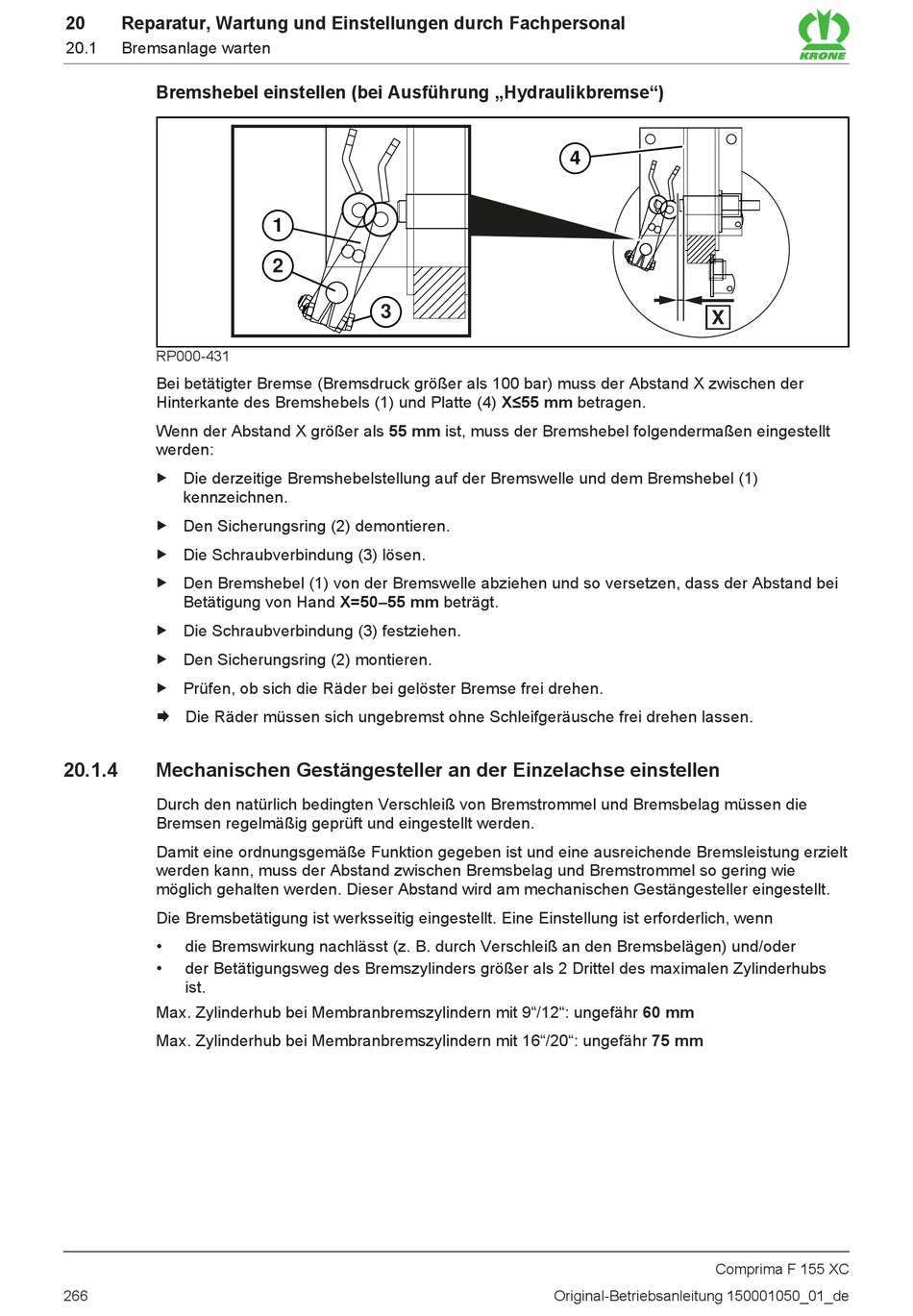

Bremshebel einstellen (bei Ausführung „Hydraulikbremse")
RP000-431
Bei betätigter Bremse (Bremsdruck größer als 100 bar) muss der Abstand X zwischen der
Hinterkante des Bremshebels (1) und Platte (4) X≤55 mm betragen.
Wenn der Abstand X größer als 55 mm ist, muss der Bremshebel folgendermaßen eingestellt
werden:
„ Die derzeitige Bremshebelstellung auf der Bremswelle und dem Bremshebel (1)
kennzeichnen.
„ Den Sicherungsring (2) demontieren.
„ Die Schraubverbindung (3) lösen.
„ Den Bremshebel (1) von der Bremswelle abziehen und so versetzen, dass der Abstand bei
Betätigung von Hand X=50–55 mm beträgt.
„ Die Schraubverbindung (3) festziehen.
„ Den Sicherungsring (2) montieren.
„ Prüfen, ob sich die Räder bei gelöster Bremse frei drehen.
Æ Die Räder müssen sich ungebremst ohne Schleifgeräusche frei drehen lassen.
20.1.4 Mechanischen Gestängesteller an der Einzelachse einstellen
Durch den natürlich bedingten Verschleiß von Bremstrommel und Bremsbelag müssen die
Bremsen regelmäßig geprüft und eingestellt werden.
Damit eine ordnungsgemäße Funktion gegeben ist und eine ausreichende Bremsleistung erzielt
werden kann, muss der Abstand zwischen Bremsbelag und Bremstrommel so gering wie
möglich gehalten werden. Dieser Abstand wird am mechanischen Gestängesteller eingestellt.
Die Bremsbetätigung ist werksseitig eingestellt. Eine Einstellung ist erforderlich, wenn
• die Bremswirkung nachlässt (z. B. durch Verschleiß an den Bremsbelägen) und/oder
• der Betätigungsweg des Bremszylinders größer als 2 Drittel des maximalen Zylinderhubs
ist.
Max. Zylinderhub bei Membranbremszylindern mit 9"/12": ungefähr 60 mm
Max. Zylinderhub bei Membranbremszylindern mit 16"/20": ungefähr 75 mm
