Axiales Spiel der Bremsscheibe an der Bindematerialbremse prüfen und einstellen
17.8 Axiales Spiel der Bremsscheibe an der Bindematerialbremse prüfen
und einstellen
X
RP000-023

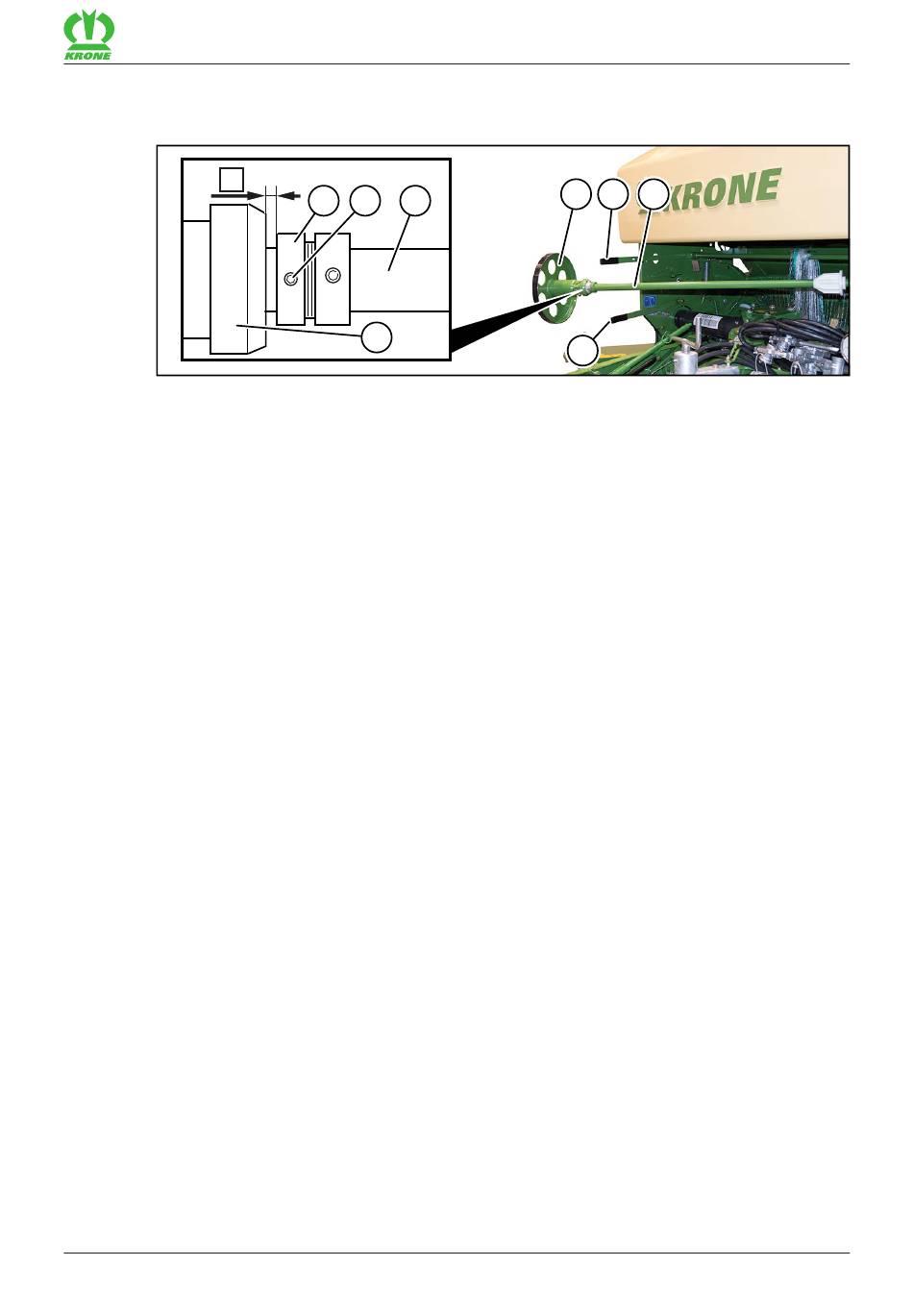

Das axiale Spiel der Bremsscheibe (4) an der Bindematerialbremse muss unter anderem
eingestellt werden, bevor der Sensor B02 „Bindevorgang aktiv " eingestellt wird,
Seite 158.
Das axiale Spiel muss X=1–2 mm betragen.
„ Um die Bindematerialbremse zu lösen, den Hebel (5) nach unten drücken.
„ Das axiale Spiel X der Bremsscheibe (4) zum Stellring (1) messen.
Wenn das axiale Spiel nicht X=1–2 mm beträgt:
„ Den Hebel (6) anheben.
„ Die Bremsscheibe (4) mit Rollenaufnahme (3) nach vorn schwenken und die
Bremsscheibe (4) abziehen.
„ Den Gewindestift (2) lösen und den Stellring (1) demontieren.
„ Mit Passscheiben das gewünschte axiale Spiel X einstellen.
„ Den Stellring (1) montieren und den Gewindestift (2) festziehen.
„ Die Bremsscheibe (4) auf die Rollenaufnahme (3) aufschieben und in die Maschine
zurückschwenken.
