18 Wartung

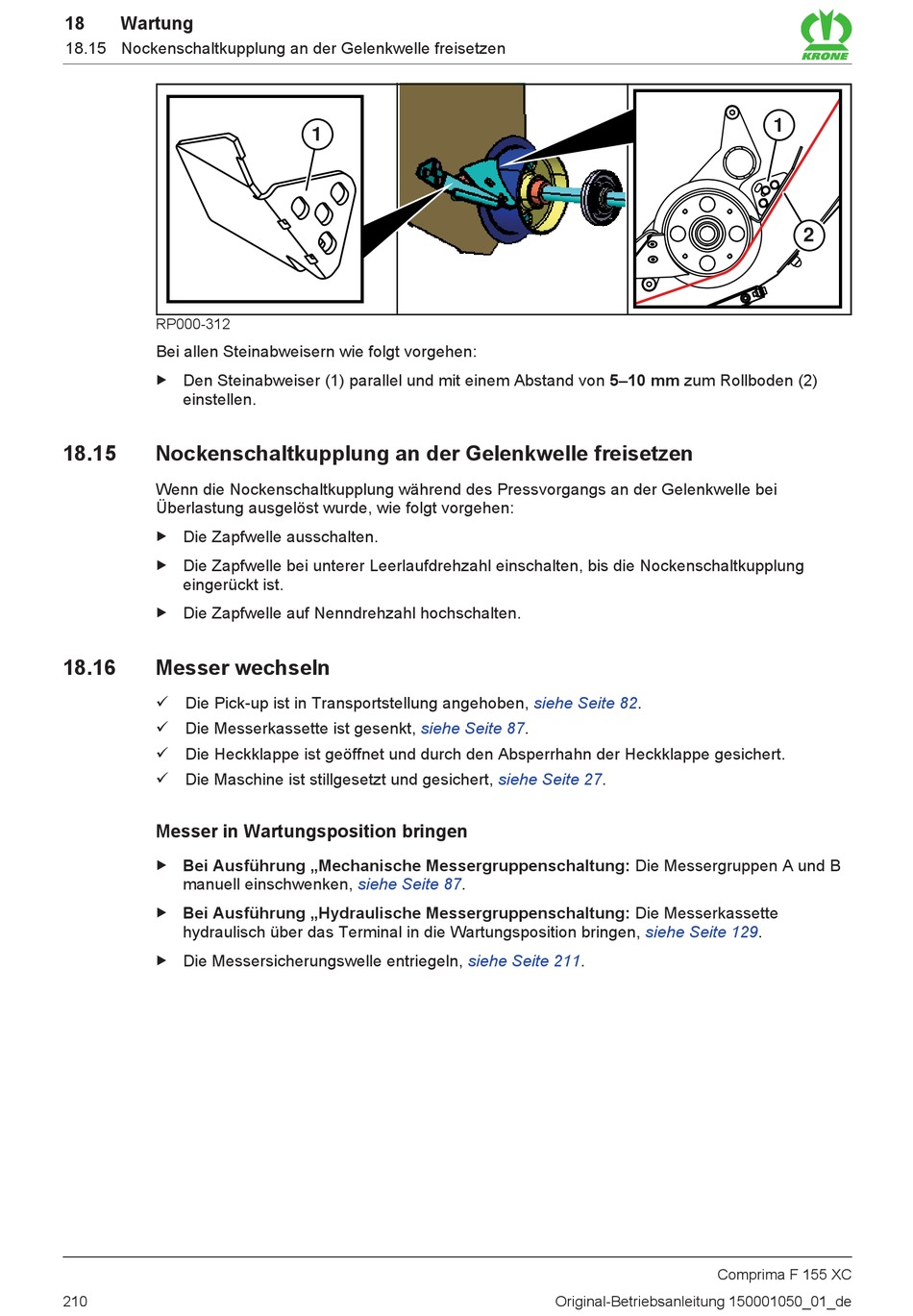

18.15 Nockenschaltkupplung an der Gelenkwelle freisetzen

RP000-312
Bei allen Steinabweisern wie folgt vorgehen:
„ Den Steinabweiser (1) parallel und mit einem Abstand von 5–10 mm zum Rollboden (2)
einstellen.
18.15 Nockenschaltkupplung an der Gelenkwelle freisetzen
Wenn die Nockenschaltkupplung während des Pressvorgangs an der Gelenkwelle bei
Überlastung ausgelöst wurde, wie folgt vorgehen:
„ Die Zapfwelle ausschalten.
„ Die Zapfwelle bei unterer Leerlaufdrehzahl einschalten, bis die Nockenschaltkupplung
eingerückt ist.
„ Die Zapfwelle auf Nenndrehzahl hochschalten.
18.16

Messer wechseln

ü Die Pick-up ist in Transportstellung angehoben,
ü Die Messerkassette ist gesenkt,
ü Die Heckklappe ist geöffnet und durch den Absperrhahn der Heckklappe gesichert.
ü Die Maschine ist stillgesetzt und gesichert,
Messer in Wartungsposition bringen
„ Bei Ausführung „Mechanische Messergruppenschaltung: Die Messergruppen A und B
manuell einschwenken,
„ Bei Ausführung „Hydraulische Messergruppenschaltung: Die Messerkassette
hydraulisch über das Terminal in die Wartungsposition bringen,
„ Die Messersicherungswelle entriegeln,
210
1
siehe Seite 87.
siehe Seite 87.
siehe
siehe Seite 82.
siehe Seite 27.
siehe
Seite 211.
Original-Betriebsanleitung 150001050_01_de
1
2
Seite 129.
Comprima F 155 XC
