Krone Comprima F 155 XC Originalbetriebsanleitung Seite 53

5
6
RPG000-057

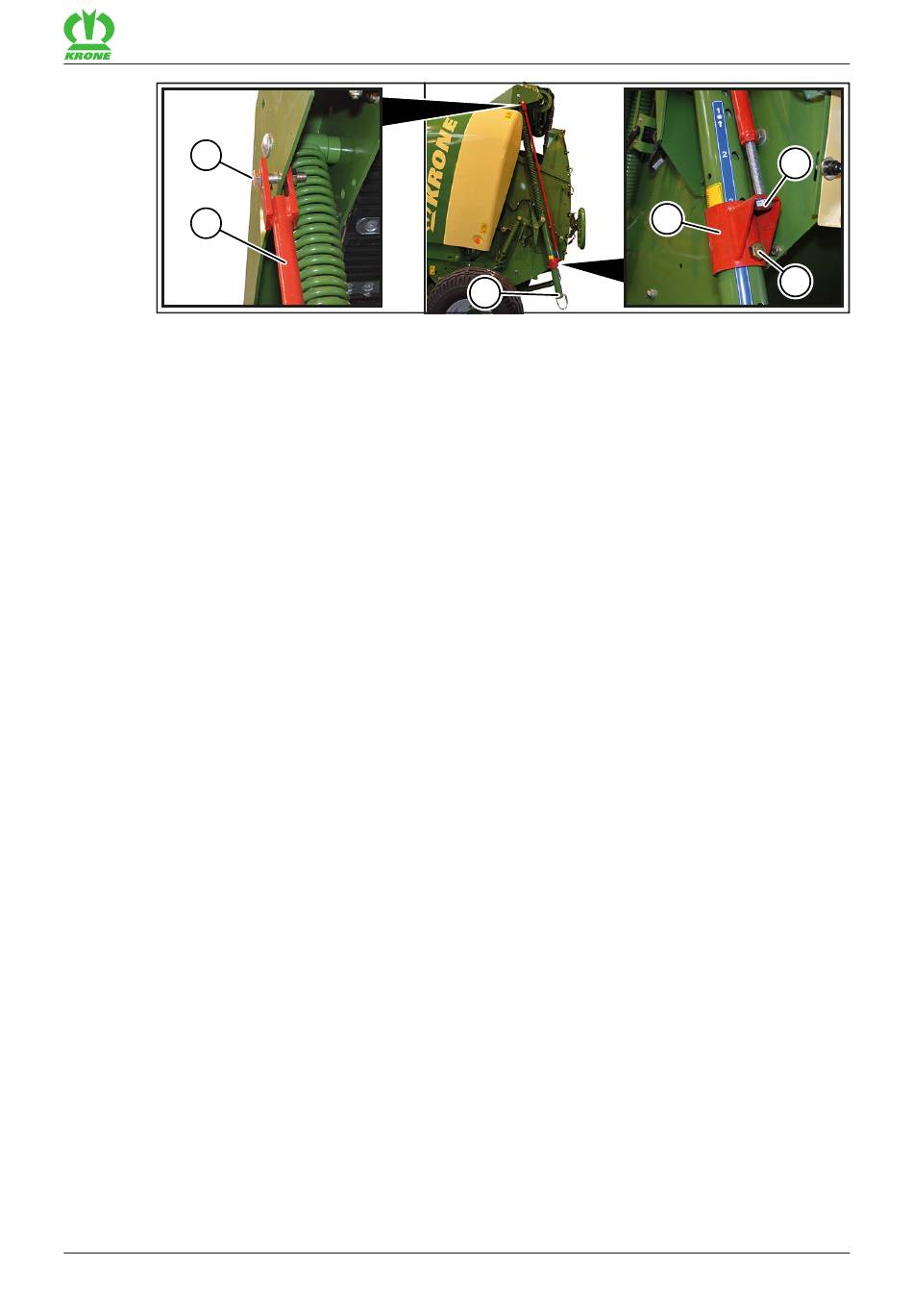

Um die Spannvorrichtung zu demontieren, folgende Arbeitsschritte auf der rechten und linken
Maschinenseite gleichermaßen durchführen:
„ Den Bolzen (1) demontieren.
WARNUNG! Verletzungsgefahr durch unter Druck stehender Spannschwinge und
Spannvorrichtung! Während der Demontage der Spannvorrichtung Personen aus dem
Gefahrenbereich der Feder fernhalten.
„ Die Schraube (2) gleichmäßig auf beiden Maschinenseiten lösen und erst entfernen, wenn
die Spannschwinge entspannt ist.
„ Die Schraubverbindung (3) demontieren.
„ Die Aufsteckhülse (4) nach unten schieben und entfernen.
„ Die Schraubverbindung (5) demontieren und das Verbindungsrohr (6) entfernen.
„ Den Bolzen (1) auf beiden Maschinenseiten in gleicher Höhe montieren.
„ Alle demontierten Teile ordnungsgemäß entsorgen. Eine Wiederverwendung ist nicht
zulässig.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
Erstinbetriebnahme
Spannvorrichtung demontieren
1
6.7
2
4
3
53
6
