8 Bedienung
8.5 Stützfuß bedienen
WARNUNG! Quetschgefahr durch den Stützfuß! Hände und Füße aus dem
Gefahrenbereich des Stützfußes fernhalten.
„ Den Sicherungsbolzen (4) herausziehen, den Stützfuß (2) ausfahren und die Position durch
den Sicherungsbolzen (4) sichern.
„ Den Stützfuß (2) mit der Handkurbel (1) gegen den Uhrzeigersinn fest auf den Boden
herunterdrehen, bis die Deichsel entlastet ist.
Stützfuß in Transportstellung bringen
„ Die Handkurbel (1) mehrere Umdrehungen im Uhrzeigersinn drehen, bis der Stützteller (3)
entlastet ist.
WARNUNG! Quetschgefahr durch den Stützfuß! Hände und Füße aus dem
Gefahrenbereich des Stützfußes fernhalten.
„ Den Sicherungsbolzen (4) herausziehen, den Stützfuß (2) einschieben und die Position
durch den Sicherungsbolzen (4) sichern.
„ Den Stützfuß (2) mit der Handkurbel (1) im Uhrzeigersinn vollständig hochdrehen.
„ Den Stützteller (3) so drehen, dass die flache Seite zur Pick-up zeigt.

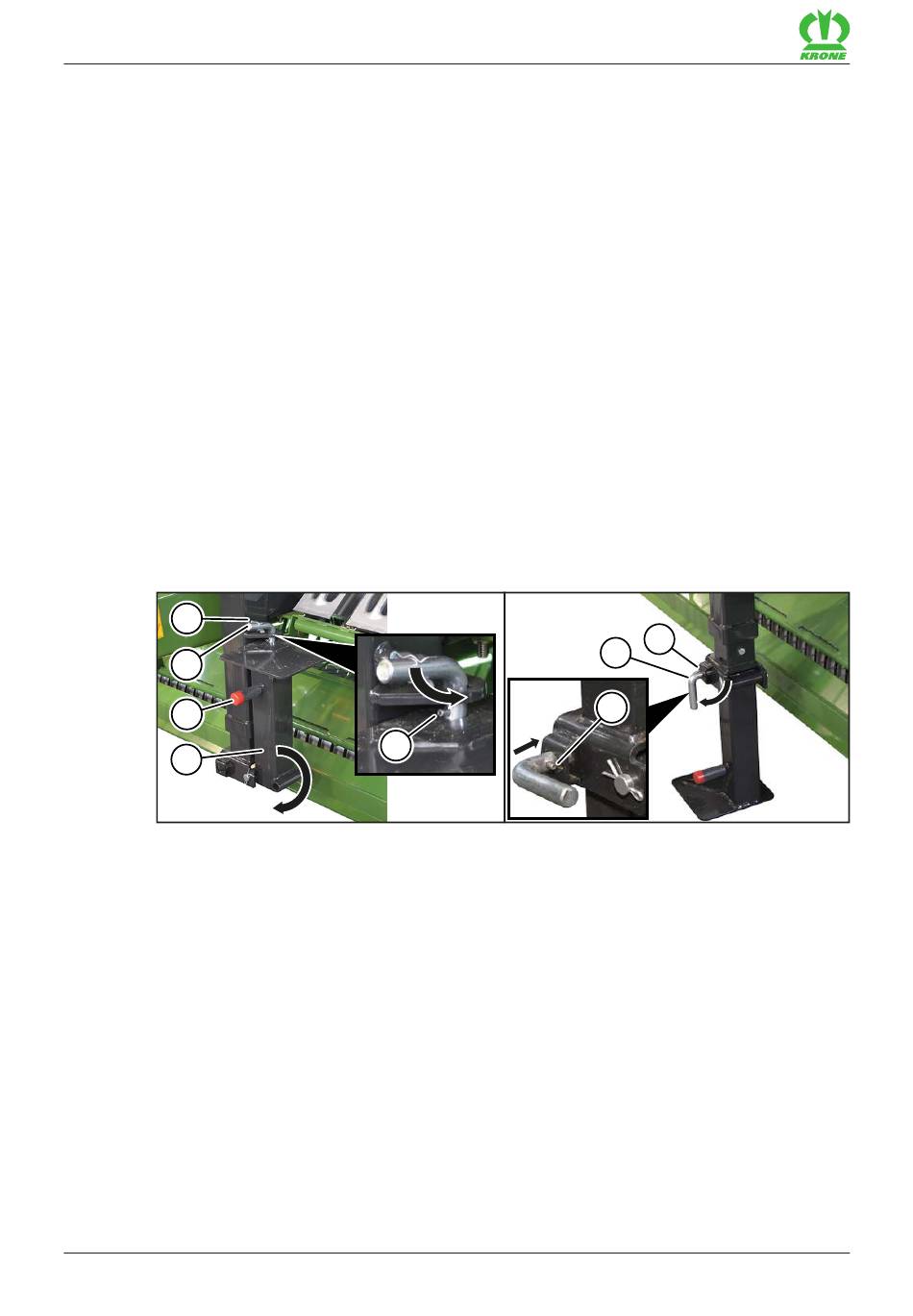

Bei Ausführung „Hydraulischer Stützfuß"
Stützfuß in Stützstellung bringen
2
1
4
5
RP000-117
„ Den Bolzen (1) aus der Verriegelungsfeder (2) lösen und um 90° nach rechts drehen, so
dass der Sperrstift (3) nicht mehr verriegelt.
„ Den Bolzen (1) herausziehen.
WARNUNG! Quetschgefahr durch herunterschwingenden Stützfuß! Den Stützfuß nur
mithilfe des Griffs (4) hoch- oder herunterkappen.
„ Den Stützfuß (5) um 180° herunterklappen.
„ Den Bolzen (1) mit Griff nach rechts in die Öffnung (6) führen und um 90° nach links drehen,
so dass der Sperrstift (3) verriegelt.
„ Das doppeltwirkende Steuergerät (grün, 5-) betätigen, bis der Stützfuß (5) fest auf dem
Boden steht und die Zugöse entlastet ist.
76
3
Original-Betriebsanleitung 150001050_01_de
6
1
3
