Krone Comprima F 155 XC Originalbetriebsanleitung Seite 61

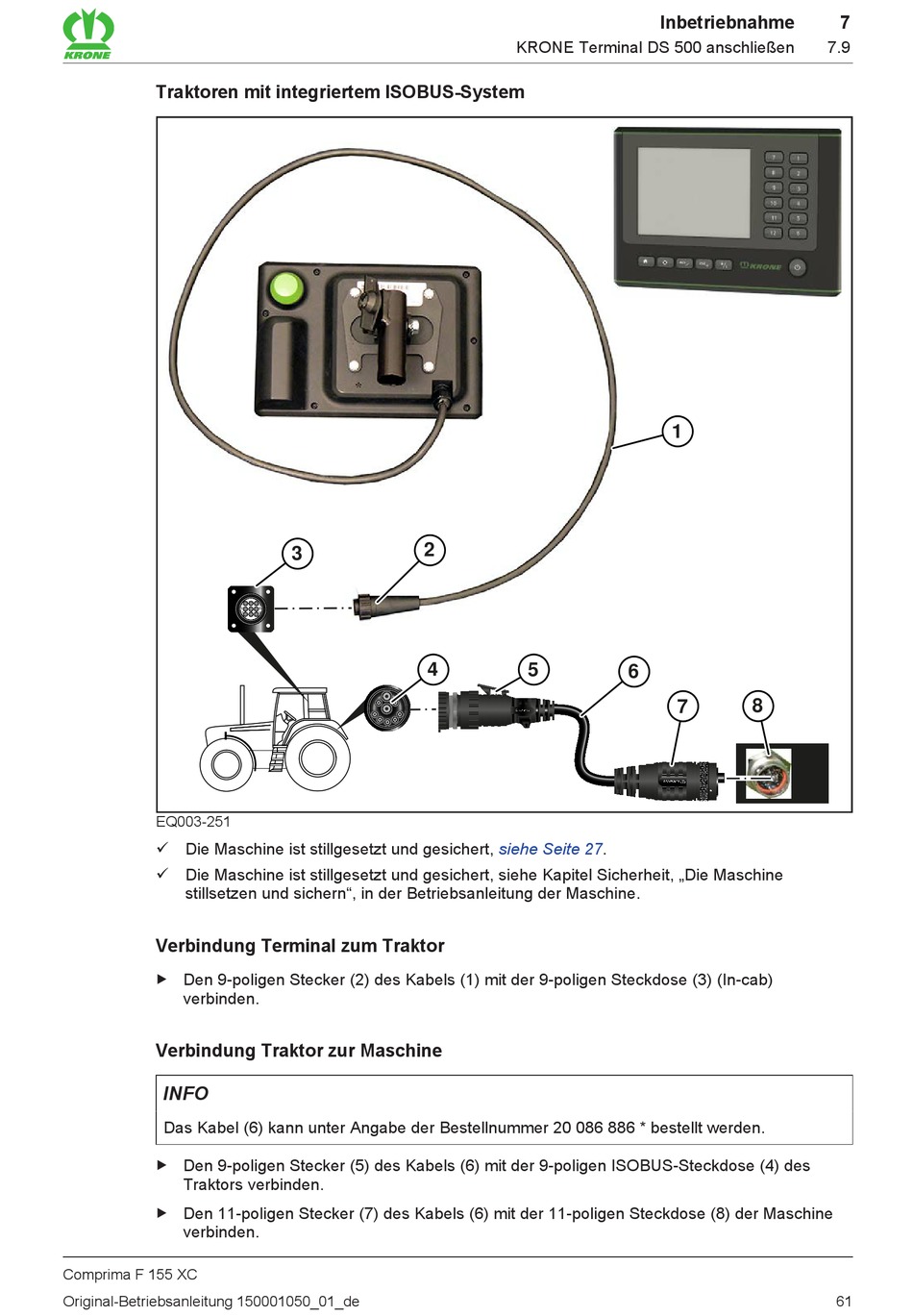

Traktoren mit integriertem ISOBUS-System
EQ003-251
ü Die Maschine ist stillgesetzt und gesichert,
ü Die Maschine ist stillgesetzt und gesichert, siehe Kapitel Sicherheit, „Die Maschine
stillsetzen und sichern", in der Betriebsanleitung der Maschine.
Verbindung Terminal zum Traktor
„ Den 9-poligen Stecker (2) des Kabels (1) mit der 9-poligen Steckdose (3) (In-cab)
verbinden.
Verbindung Traktor zur Maschine
INFO
Das Kabel (6) kann unter Angabe der Bestellnummer 20 086 886 * bestellt werden.
„ Den 9-poligen Stecker (5) des Kabels (6) mit der 9-poligen ISOBUS-Steckdose (4) des
Traktors verbinden.
„ Den 11-poligen Stecker (7) des Kabels (6) mit der 11-poligen Steckdose (8) der Maschine
verbinden.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
3
1 3
4 6
7 9
KRONE Terminal DS 500 anschließen
2
4 5
siehe Seite 27.
Inbetriebnahme
1
6
7 8
7
7.9
61
