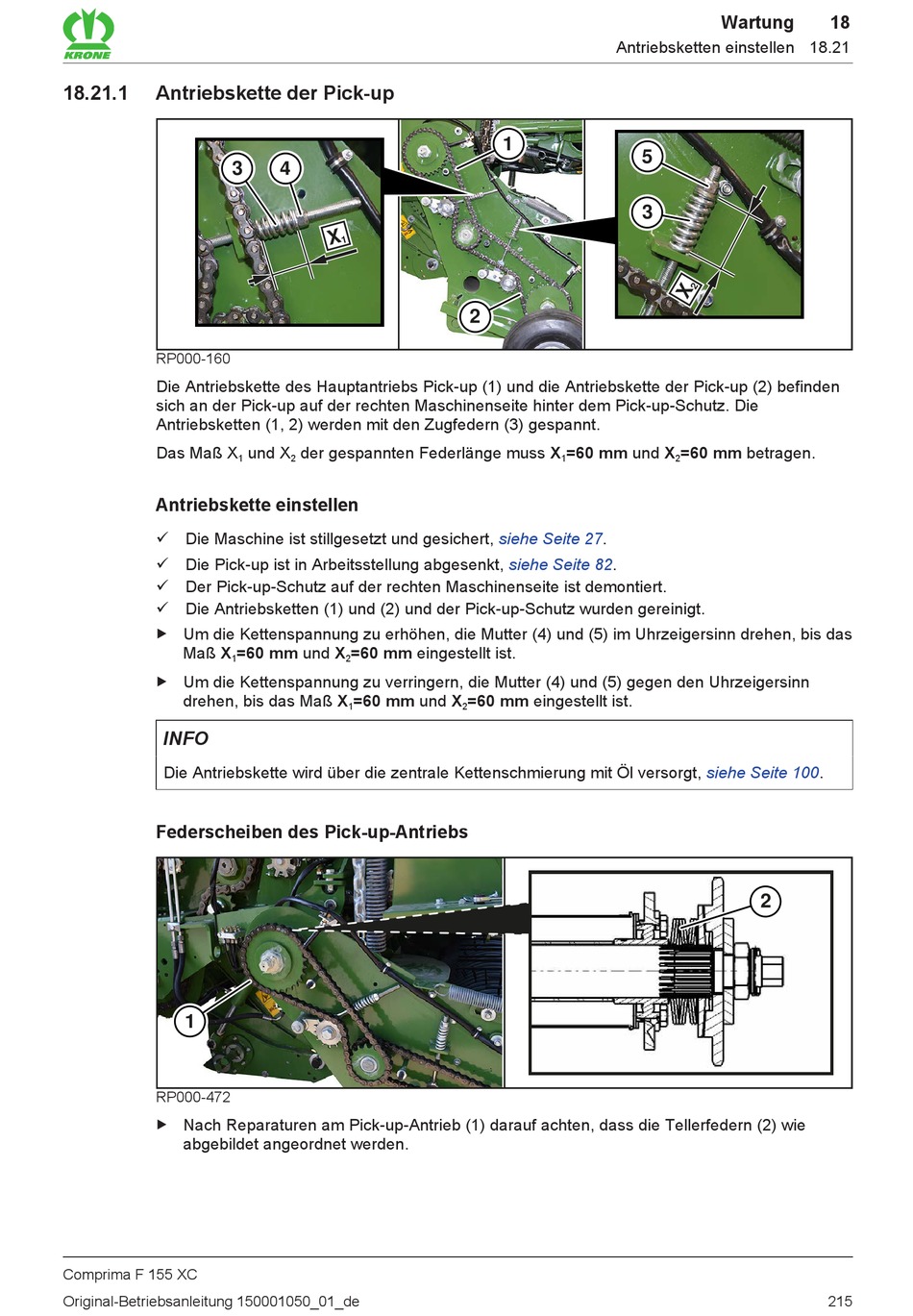

Antriebskette Der Pick-Up - Krone Comprima F 155 XC Originalbetriebsanleitung

18.21.1

Antriebskette der Pick-up

3
RP000-160
Die Antriebskette des Hauptantriebs Pick-up (1) und die Antriebskette der Pick-up (2) befinden
sich an der Pick-up auf der rechten Maschinenseite hinter dem Pick-up-Schutz. Die
Antriebsketten (1, 2) werden mit den Zugfedern (3) gespannt.
Das Maß X
Antriebskette einstellen
ü Die Maschine ist stillgesetzt und gesichert,
ü Die Pick-up ist in Arbeitsstellung abgesenkt,
ü Der Pick-up-Schutz auf der rechten Maschinenseite ist demontiert.
ü Die Antriebsketten (1) und (2) und der Pick-up-Schutz wurden gereinigt.
„ Um die Kettenspannung zu erhöhen, die Mutter (4) und (5) im Uhrzeigersinn drehen, bis das
Maß X
1
„ Um die Kettenspannung zu verringern, die Mutter (4) und (5) gegen den Uhrzeigersinn
drehen, bis das Maß X
INFO
Die Antriebskette wird über die zentrale Kettenschmierung mit Öl versorgt,
Federscheiben des Pick-up-Antriebs
1
RP000-472
„ Nach Reparaturen am Pick-up-Antrieb (1) darauf achten, dass die Tellerfedern (2) wie
abgebildet angeordnet werden.
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
4
und X der gespannten Federlänge muss X
1 2
=60 mm und X =60 mm eingestellt ist.
2
=60 mm und X
1
Antriebsketten einstellen 18.21
1
2
=60 mm und X
1
siehe Seite 27.
siehe Seite 82.
=60 mm eingestellt ist.
2
Wartung
5
3
=60 mm betragen.
2
siehe Seite 100.
2
18
215
