17 Einstellungen
17.9

Spannhebel verriegeln/entriegeln

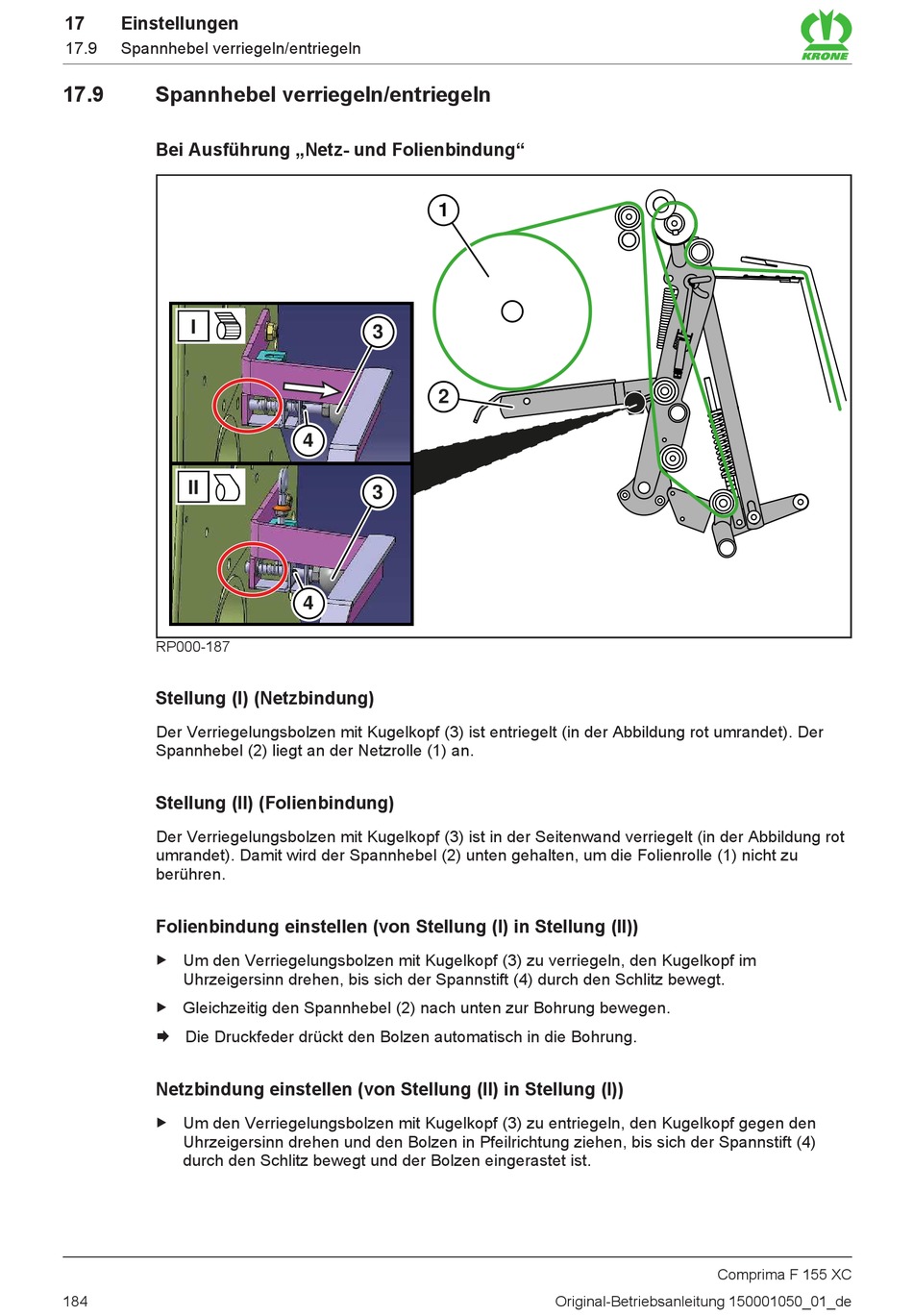

17.9 Spannhebel verriegeln/entriegeln
Bei Ausführung „Netz- und Folienbindung"
I
II
RP000-187
Stellung (I) (Netzbindung)
Der Verriegelungsbolzen mit Kugelkopf (3) ist entriegelt (in der Abbildung rot umrandet). Der
Spannhebel (2) liegt an der Netzrolle (1) an.
Stellung (II) (Folienbindung)
Der Verriegelungsbolzen mit Kugelkopf (3) ist in der Seitenwand verriegelt (in der Abbildung rot
umrandet). Damit wird der Spannhebel (2) unten gehalten, um die Folienrolle (1) nicht zu
berühren.
Folienbindung einstellen (von Stellung (I) in Stellung (II))
„ Um den Verriegelungsbolzen mit Kugelkopf (3) zu verriegeln, den Kugelkopf im
Uhrzeigersinn drehen, bis sich der Spannstift (4) durch den Schlitz bewegt.
„ Gleichzeitig den Spannhebel (2) nach unten zur Bohrung bewegen.
Æ Die Druckfeder drückt den Bolzen automatisch in die Bohrung.
Netzbindung einstellen (von Stellung (II) in Stellung (I))
„ Um den Verriegelungsbolzen mit Kugelkopf (3) zu entriegeln, den Kugelkopf gegen den
Uhrzeigersinn drehen und den Bolzen in Pfeilrichtung ziehen, bis sich der Spannstift (4)
durch den Schlitz bewegt und der Bolzen eingerastet ist.
184
1
3
2
4
3
4
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
