Krone Beta Ii-Terminal Anschließen - Krone Comprima F 155 XC Originalbetriebsanleitung

7 Inbetriebnahme

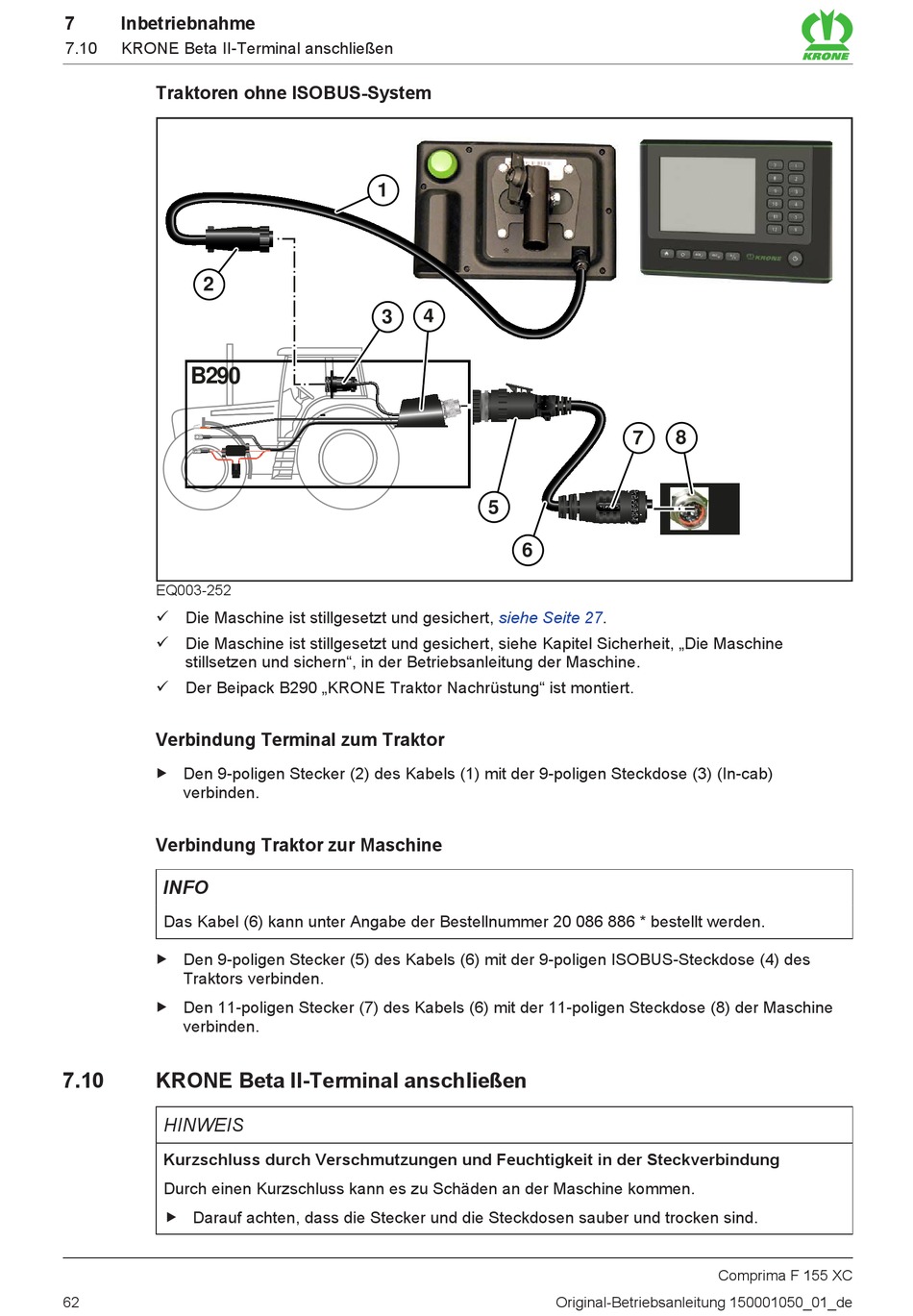

7.10 KRONE Beta II-Terminal anschließen
Traktoren ohne ISOBUS-System
2
B290
EQ003-252
ü Die Maschine ist stillgesetzt und gesichert,
ü Die Maschine ist stillgesetzt und gesichert, siehe Kapitel Sicherheit, „Die Maschine
stillsetzen und sichern", in der Betriebsanleitung der Maschine.
ü Der Beipack B290 „KRONE Traktor Nachrüstung" ist montiert.
Verbindung Terminal zum Traktor
„ Den 9-poligen Stecker (2) des Kabels (1) mit der 9-poligen Steckdose (3) (In-cab)
verbinden.
Verbindung Traktor zur Maschine
INFO
Das Kabel (6) kann unter Angabe der Bestellnummer 20 086 886 * bestellt werden.
„ Den 9-poligen Stecker (5) des Kabels (6) mit der 9-poligen ISOBUS-Steckdose (4) des
Traktors verbinden.
„ Den 11-poligen Stecker (7) des Kabels (6) mit der 11-poligen Steckdose (8) der Maschine
verbinden.
7.10 KRONE Beta II-Terminal anschließen
HINWEIS
Kurzschluss durch Verschmutzungen und Feuchtigkeit in der Steckverbindung
Durch einen Kurzschluss kann es zu Schäden an der Maschine kommen.
„ Darauf achten, dass die Stecker und die Steckdosen sauber und trocken sind.
62
1
4
3
5
6
siehe Seite 27.
7 8
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
