Funktionsbeschreibung Netz- Und Folienbindung - Krone Comprima F 155 XC Originalbetriebsanleitung

1 Umlenkwelle
2 Feder der Bindematerialbremse
3 Breitziehbügel
4 Breitziehwalze
5 Halteblech
6 Kunststofftuch
7 Netzverlauf
8 Schneideinheit
9 Haltebügel
Wenn die Bindung gestartet wird, führt die Zuführschwinge (12) das Netz auf die
Zuführwalze (16). Von der Zuführwalze (16) wird das Netz zwischen den Presswalzen an den
Rundballen geführt und vom Rundballen gezogen. Nach dem Bindevorgang der eingestellten
Netzlagen schwenkt die Schneideinheit (8) auf das Netz und schneidet das Netz ab.
4.5

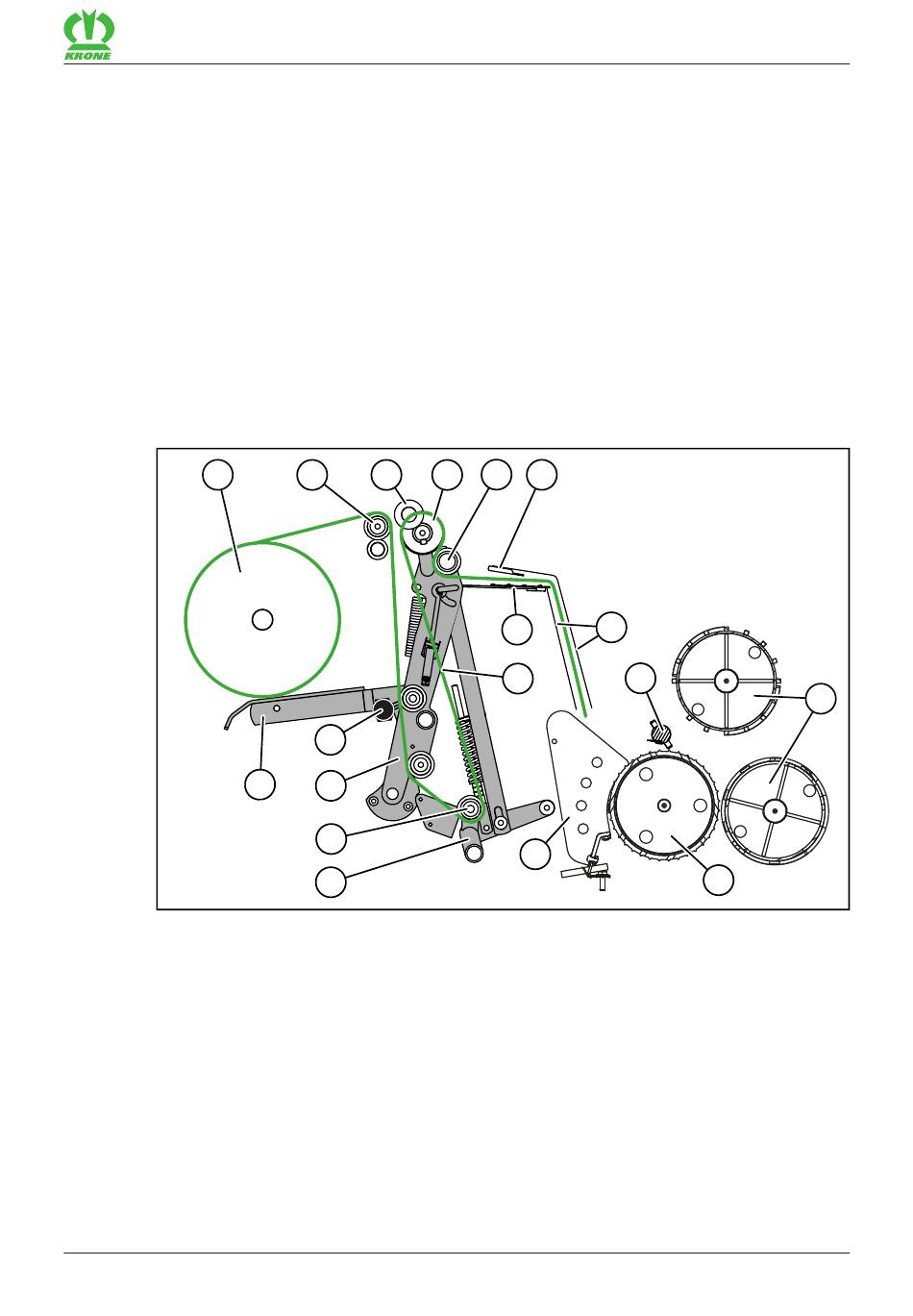

Funktionsbeschreibung Netz- und Folienbindung

1
RP000-181
1 Netz- oder Folienrolle
2 Umlenkrolle
3 Andrückachse mit Schaumstoff
4 Konische Walze
5 Breitziehrolle
6 Kunststofftuch
7 Halteblech
8 Zuführstreifen
9 Bindematerialverlauf von Netz oder Fo-
lie
Wenn die Bindung gestartet wird, führt die Zuführschwinge (16) das Bindematerial (Netz oder
Folie) über die Zuführeinheit (13) auf die Zuführwalze (12). Von der Zuführwalze (12) wird das
Bindematerial (Netz oder Folie) zwischen den Presswalzen (11) an den Rundballen geführt und
Comprima F 155 XC
Original-Betriebsanleitung 150001050_01_de
2 3
17
18
16
15
14
Maschinenbeschreibung
Funktionsbeschreibung Netz- und Folienbindung
10 Bindematerialbremse
11 Spannhebel
12 Zuführschwinge
13 Kunststoffführung
14 Umlenkrolle am Querrohr
15 Umlenkrohr am Querrohr
16 Querrohr
17 Zuführwalze
4 5 6
8
7
9
13
10 Schneideinheit
11 Presswalzen
12 Zuführwalze
13 Zuführeinheit
14 Breitziehbügel
15 Umlenkrolle am Querrohr
16 Zuführschwinge
17 Kugelknopf zur Spannhebelverriegelung
18 Spannhebel
10
12
4
4.5
11
