18 Wartung

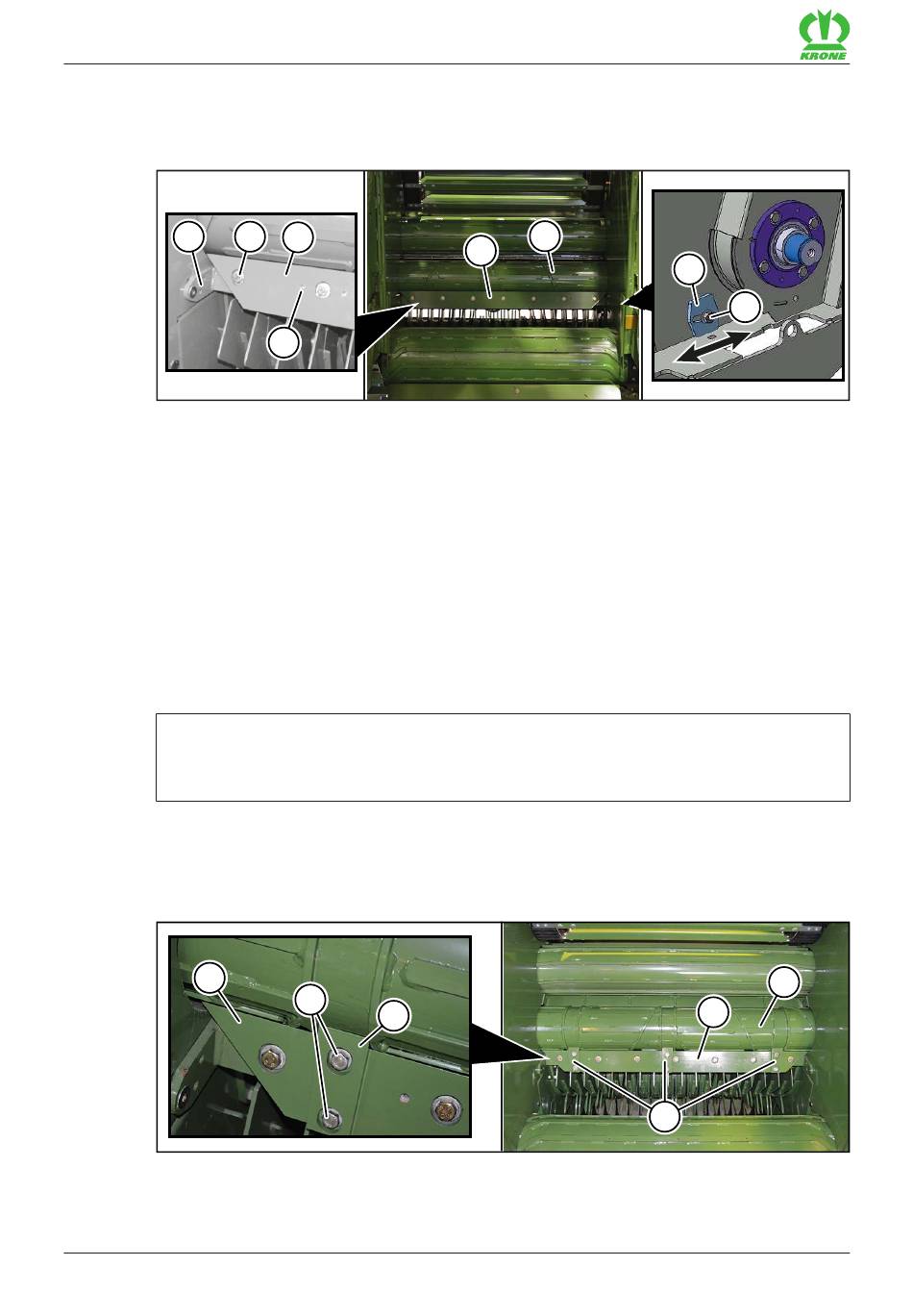

18.14 Abstreifer und Steinabweiser einstellen
Abstreifschiene einstellen
Bei Ausführung „Netzbindung" oder „Netz- und Folienbindung"
1
RP000-531
„ Den Abstreifbalken (1) mittig im Langloch des Gehäuseseitenteils montieren und die
Schraubverbindung (6) an beiden Außenseiten der Ballenkammer leicht anziehen.
„ Die Abstreifschiene (3) bis an die Spiralwalze (4) anlegen.
„ Alle Schraubverbindungen (2) und die Gewindestifte (7) festziehen.
„ Den Spannkeil (5) an beiden Außenseiten der Ballenkammer festschlagen und die
Schraubverbindung (6) festziehen.
„ Die Maschine von Hand durchdrehen und prüfen, ob die Abstreifschiene (3) an der
Spiralwalze (4) anliegt.
Wenn die Abstreifschiene (3) nicht an der Spiralwalze (4) anliegt:
„ Die Schraubverbindung (6) am Spannkeil (5) lösen.
„ Den Spannkeil (5) um 180° drehen und die Schraubverbindung (6) festziehen.
INFO
Die Möglichkeit der Drehung um 180° entsteht dadurch, da die Abmessungen des Spannkeils
vom Langloch zur oberen und unteren Anschlagkante unterschiedlich sind.
Abstreifverstärker einstellen und festziehen
Bei Ausführung „Netz- und Folienbindung"
1
RP000-302
„ Die Abstreifverstärker (3) an die Spiralwalze (4) anlegen.
„ Die Schraubverbindungen (2) festziehen, Anziehdrehmoment,
208
2
3
7
2
3
4
3
siehe
Original-Betriebsanleitung 150001050_01_de
5
6
4
1
3
Seite 197.
